Kapitel 2
1 Gewicht und Maße
Bedienfeld:
Blendenausschnitt:
Max. Blendenstärke:
Tiefe:
Tiefe hinter dem Bedienfeld:
Gewicht:
HINWEIS:
Der Anschluss der E/A-Verbindungen erfolgt an der Unterseite, daher muss ein Zugang für Kabel
und Anschlüsse verfügbar sein.
Ein USB-Anschluss ist auf der rechten Seite des Geräts (von hinten betrachtet) verfügbar.
Zudem sollte ausreichend Platz zum Einstecken USB-Memorysticks bleiben. Eine USB-Buchse
zur Konsolenmontage ist als Zubehör erhältlich.
Um das Gerät muss ein Freiraum von mindestens 50 mm bleiben, damit Luft zur Kühlung
zirkulieren kann.
2 Montage und Installation
Instrumententafelmontage
2.1
Das Gerät kann mit dem mitgelieferten Befestigungsbügel in einer Instrumententafel mit einer
maximalen Stärke von 3 mm montiert werden.
Befestigungsbügels die entsprechenden Bohrungen über den vier Schrauben auf der

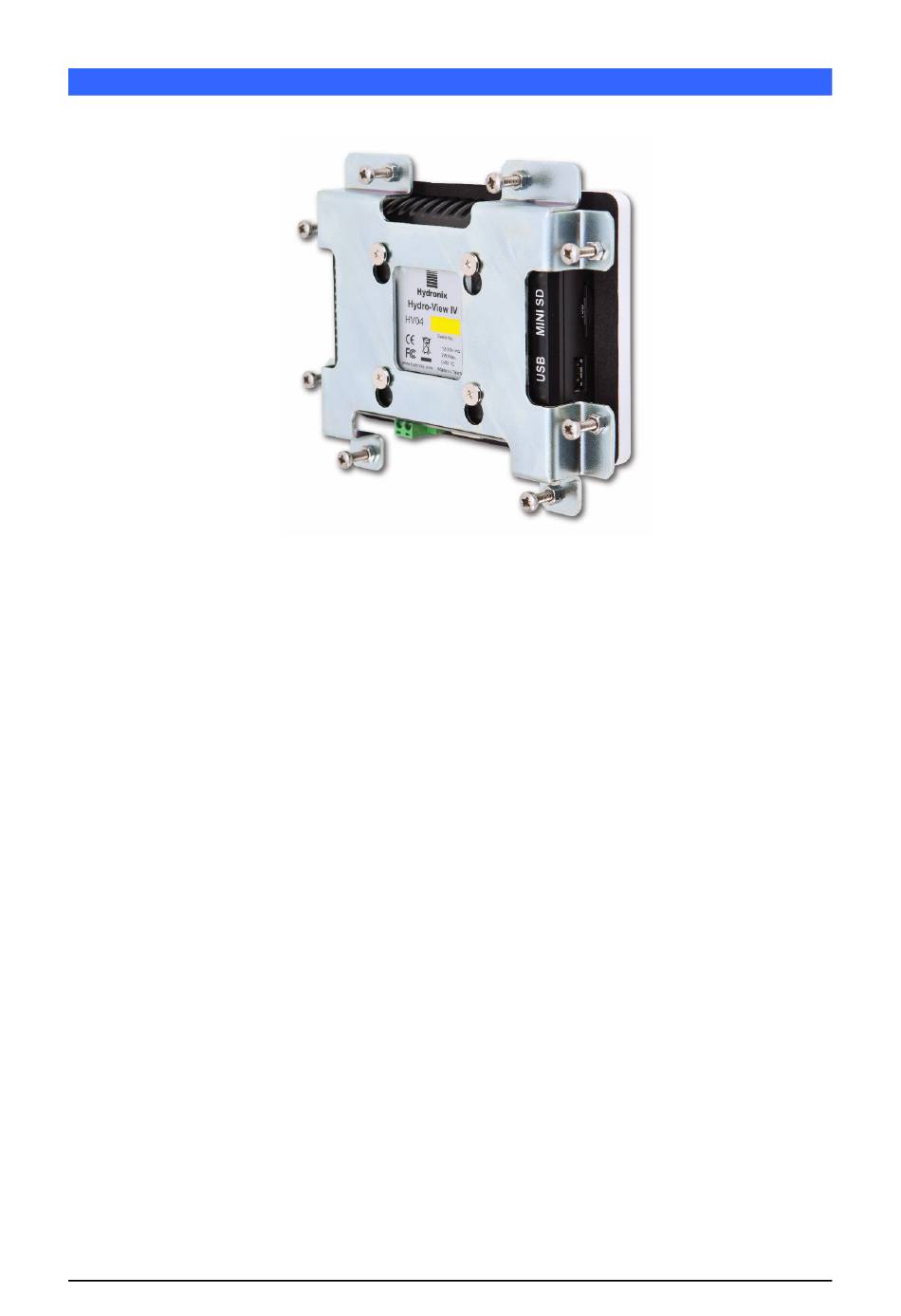

Abbildung 2: Rückansicht des Hydro-View IV
145 mm (B) x 104 mm (H)
128 mm (B) x 94 mm (H)
3mm
41 mm
35 mm
270g
Lokalisieren Sie zum Ausrichten des
Hydro-View IV Bedienungsanleitung HD0531de Version 2.1.0 21
Einbau
