Kapitel 3
Steuersystem
Steuersystem
Feldbus
1.4
Diese Klemme ist für ein dediziertes Feldbus-Erweiterungsmodul vorgesehen. Dieses Modul
wird separat erworben. Weitere Informationen zum Anschluss finden Sie im zugehörigen
Benutzerhandbuch.
Erweiterungskarte – Digitale Eingänge
1.5
Die optionalen digitalen Eingänge der Erweiterungskarte können verwendet werden, um eine
Kalibrierung für die angeschlossenen Sensoren auszuwählen. So können die Sensoren
mehrere Materialien messen, ohne die Kalibrierung manuell auswählen zu müssen. Die
Kalibrierungen werden im Binärformat ausgewählt. Wenn eine Kalibrieränderung angefordert
wird, werden alle in der Datenbank gespeicherten Daten für die ausgewählte Kalibrierung auf
den entsprechenden Sensor übertragen.
Hinweis: Wenn eine Verkabelung der Erweiterungskarte im Freien verwendet werden
soll, muss diese auf 30 Meter oder weniger begrenzt werden.
Die digitalen Eingänge 1–4 dienen zur Auswahl des Sensors und die Eingänge 8–15 zur
Auswahl der erforderlichen Kalibriernummer. Der Digitaleingang 0 wird verwendet, um die
Kalibrieränderung auszulösen. Die Eingänge 5, 6 und 7 sind für die zukünftige Verwendung
reserviert.
Hinweis: Wenn die Erweiterungskarte nachträglich installiert werden soll, dürfen die
Arbeiten nur von einem kompetenten Ingenieur durchgeführt werden. Siehe EN0098
für Installationshinweise.
24
Hydro-View / Hydro-Hub – Bedienungsanleitung HD0864de Version 1.0.0
RS485
RS485 Eingang
Hydro-View/Hydro-Hub

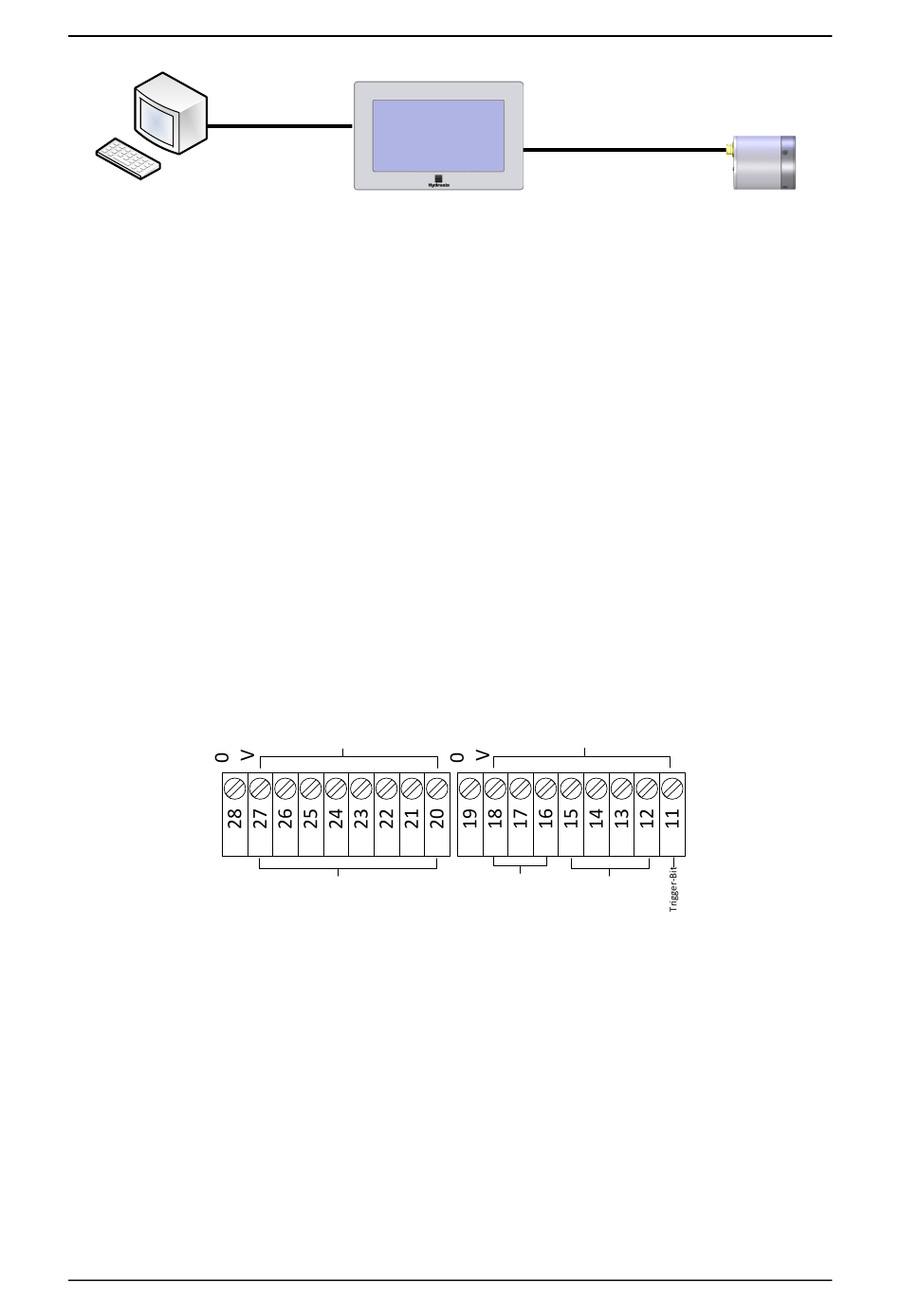

Abbildung 15: Hydro-View/Hydro-Hub – RS485-Steuerung
24 V DC
DI 15
DI 14
DI 13
DI 12
DI 11
DI 10
DI 9
Kalibrierauswahl
Abbildung 16: Kalibrierauswahl – Verdrahtung
Steuersystem und Hydro-Hub RS485-
Nachrichten an Sensor übertragen
Sensor RS485
24 V DC
DI 8
DI 7
DI 6
DI 5
DI 4
DI 3
Kein Anschluss
Sensorauswahl
Elektrische Installation
Sensor
DI 2
DI 1
DI 0
