Kapitel 3
Elektrische Installation
In diesem Kapitel wird die elektrische Installation des Hydro-Hubs/Hydro-Views beschrieben. Die
erforderlichen
Verbindungen
variieren
in
Abhängigkeit
von
den
Konfigurations-
und
Integrationsanforderungen des Systemdesigns.
Alle in diesem Kapitel gezeigten Bilder beziehen sich auf den Hydro-View; der Hydro-Hub hat jedoch
das gleiche Anschlussschema und die gleiche Konfiguration.

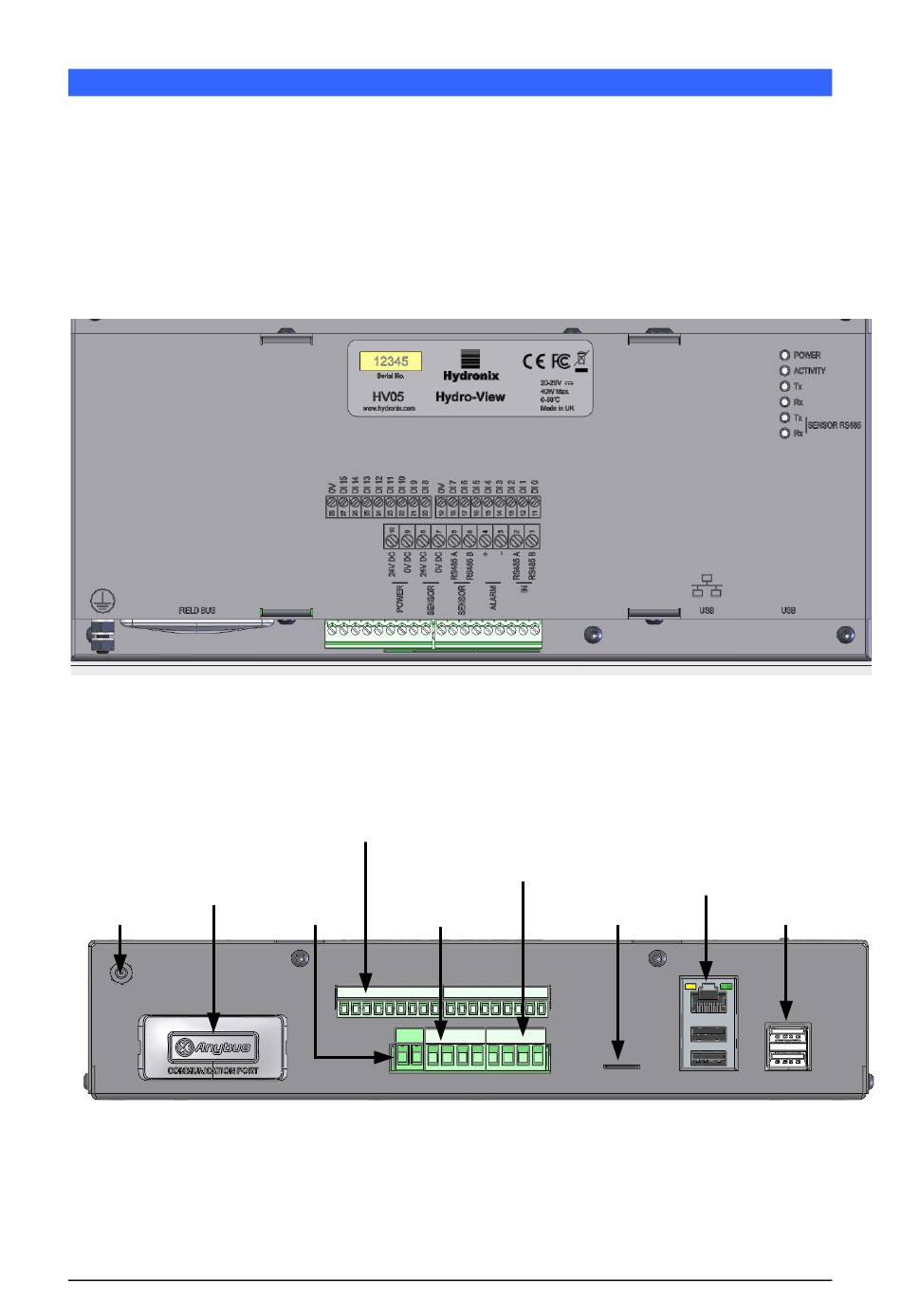

Abbildung 11: Hydro-View-Schaltplan
Die folgende Abbildung zeigt die elektrischen Anschlüsse. Abhängig vom Modell der verwendeten
Einheit sind einige Anschlüsse nicht verfügbar.
Digitaleingang
(optional)
Eingang RS485/
Alarm
Ethernet/USB
Feldbus (optional)
Sensorstrom/
Micro-SD-Karte
Erde
Strom
RS485
USB
Abbildung 12: Hydro-View-Anschlüsse
Hydro-View / Hydro-Hub – Bedienungsanleitung HD0864de Version 1.0.0 21
