Kapitel 1
Einführung
Der Hydro-View Touchscreen-Computer und der Hydro-Hub Access Point sind Geräte, die eine
Fernverbindung
zu
Hydronix
Mikrowellen-Feuchtesensoren
zur
Datenanzeige
sowie
zur
Sensorkalibrierung und -konfiguration ermöglichen. Diese Bedienungsanleitung beschreibt die
Bedienung und Installation beider Geräte.
Beide Geräte verwenden die gleiche Hydronix Hydro-Net-Software. Der Hydro-View ermöglicht den
Zugriff auf die Software über ein integriertes Touchscreen-Display. Sowohl der Hydro-View als auch
der Hydro-Hub ermöglichen den Fernzugriff über ein Ethernet-Netzwerk mit einem geeigneten
Internetbrowser.
Alle Verweise auf die Hydro-Net-Software gelten sowohl für die Hydro-View- als auch die Hydro-Hub-
Hardware. Bei der Fernverbindung sind je nach verwendetem Internetbrowser einige Unterschiede im
Bildschirmaufbau zu erwarten.

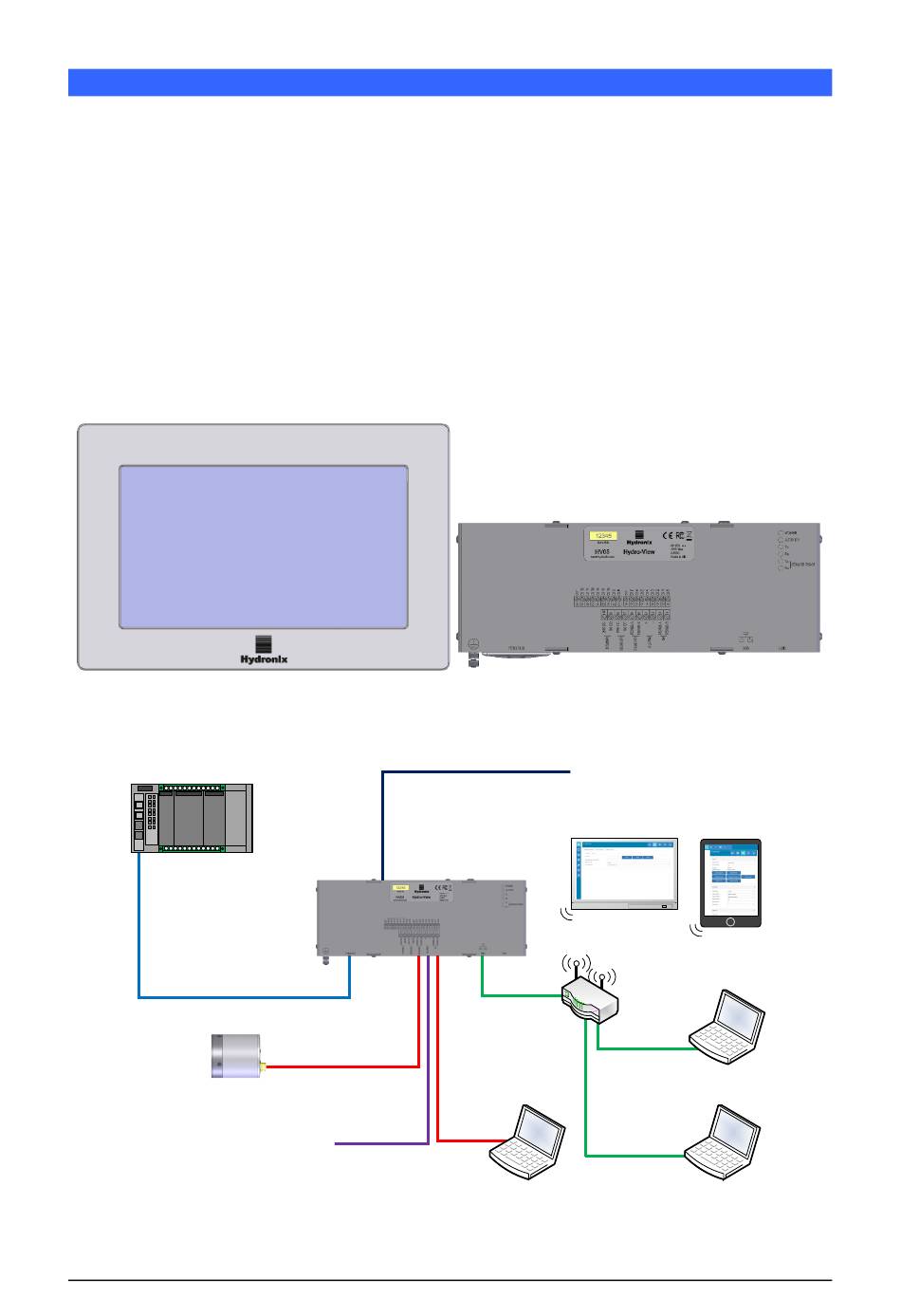

Abbildung 1: Hydro-View (links) / Hydro-Hub (rechts)
Industrielle
24 V DC Digitaleingang
Feldbuskommunikation mit Sensor
Remote-Kalibrierauswahl
Drahtlose Kommunikation mit Sensor
über Web-Browser
SPS
Ethernet
Feldbus
Ethernet
RS485
Web-Browser
RS485-
Sensorkommunikationen
RS485
24 V DC
Ethernet
Alarmausgang
Bestehende RS485-Kommunikation mit Sensor
Web-API (ASP.NET)
Hydro-Com/Steuersystem
Abbildung 2: Systemkommunikation – Übersicht
Hydro-View / Hydro-Hub – Bedienungsanleitung HD0864de Version 1.0.0 13
