Kapitel 2
1 Hydro-View
Gewicht und Maße
1.1
Einfassung:
Blendenausschnitt:
Max. Blendenstärke:
Tiefe:
Tiefe hinter der Einfassung: 67 mm
Gewicht:
HINWEIS:
Alle elektrischen Anschlüsse erfolgen an der Gerätebasis; daher muss der Zugang zu den
Kabeln und Steckern gewährleistet sein.
Um das Gerät muss ein Freiraum von mindestens 100 mm bleiben, damit Luft zur Kühlung
zirkulieren kann. Die Lüftungsöffnungen dürfen nicht abgedeckt werden.
Eine Erdungsschraube befindet sich unten links am Gerät (Ansicht von hinten).
Montage
1.2
Der Hydro-View ist für den Einbau in ein Bedienfeld mit einer maximalen Dicke von 3 mm
ausgelegt. Das Gerät wird mit vier Befestigungsbügeln, einen pro Seite, geliefert.

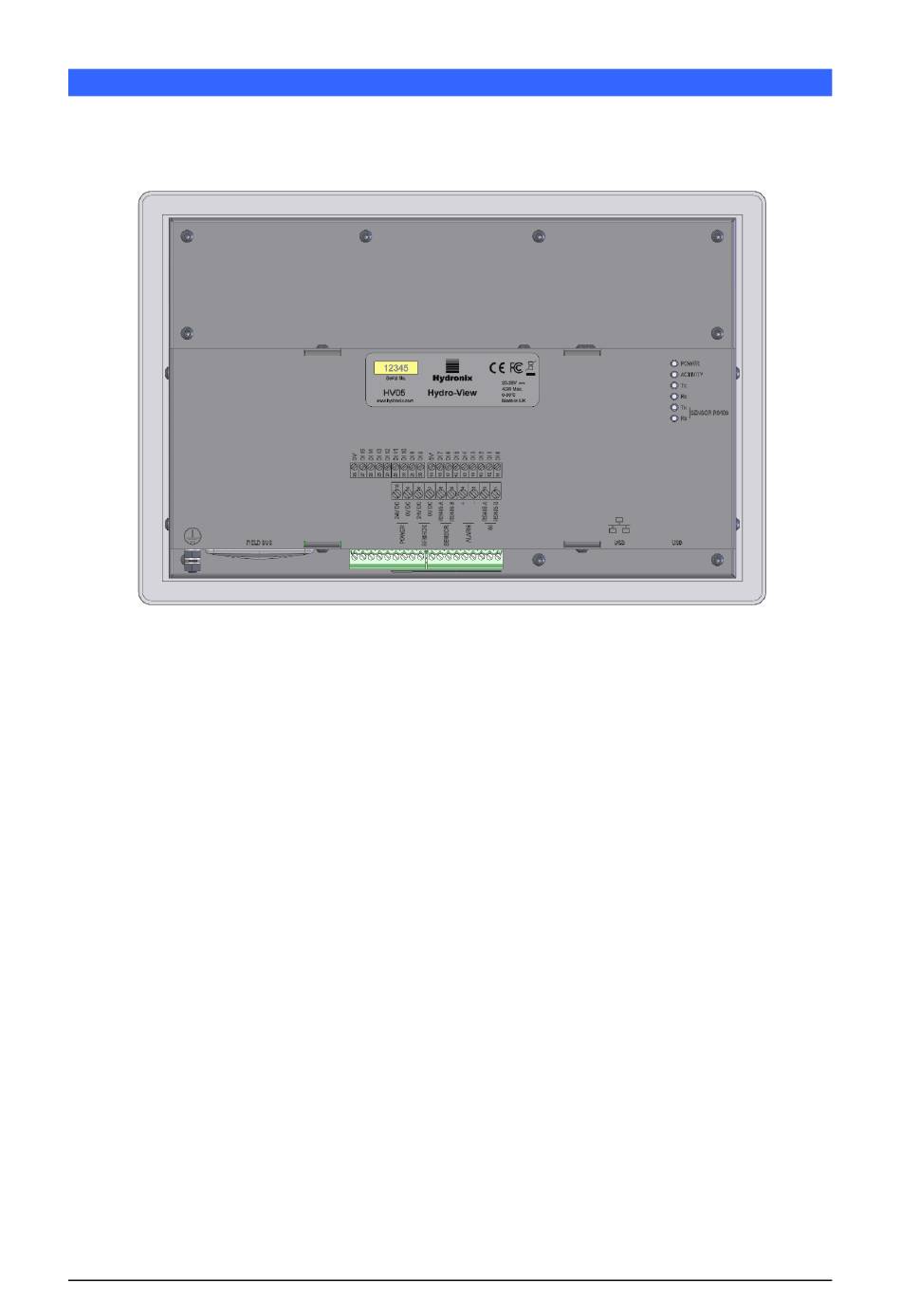

Abbildung 3: Rückansicht des Hydro-View
290 mm (B) x 192 mm (H) x 5 mm (T)
265 mm (B) x 168 mm (H)
3 mm
72 mm
2,2 kg (ungefähr)
Hydro-View / Hydro-Hub – Bedienungsanleitung HD0864de Version 1.0.0 15
Einbau
