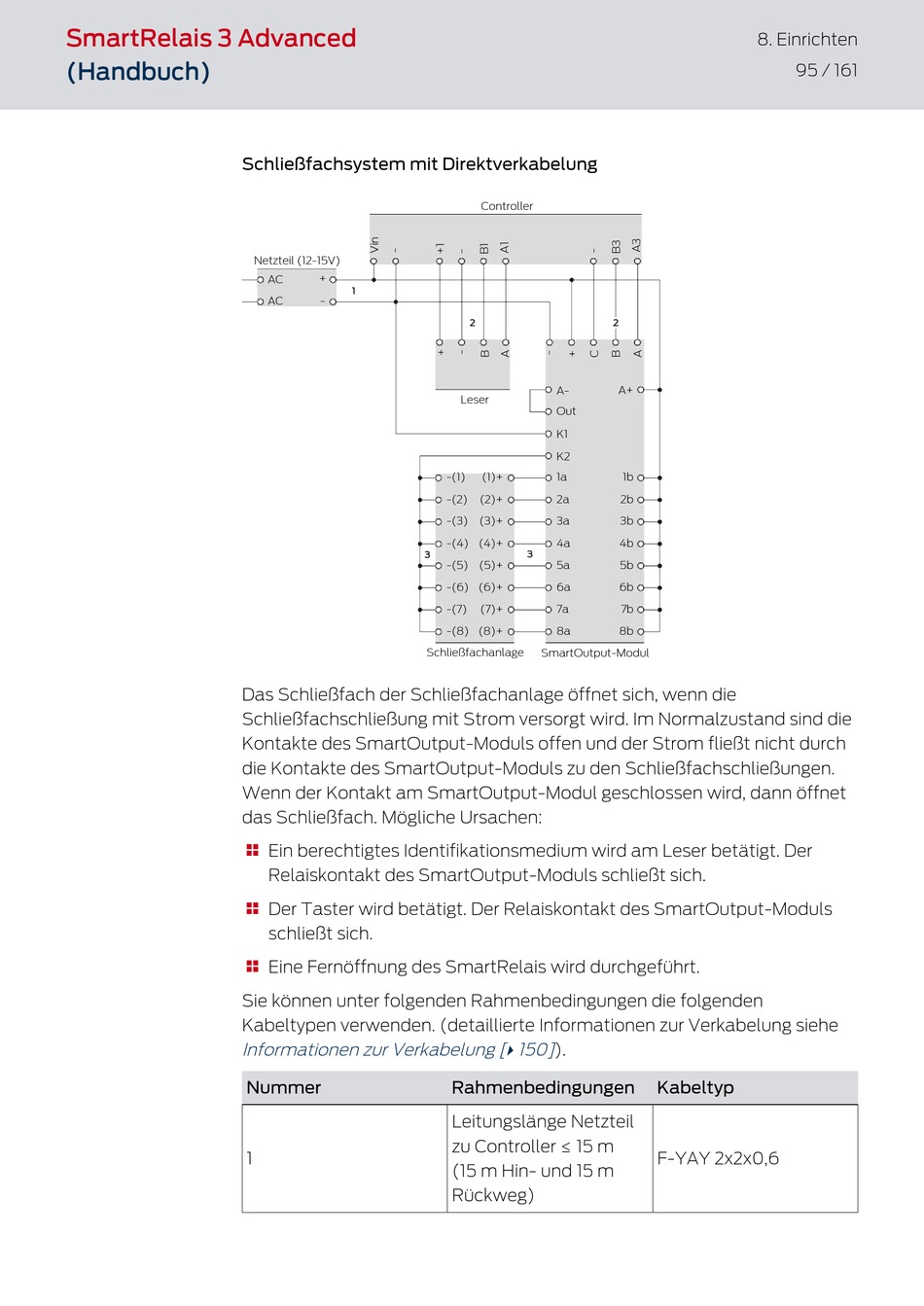

Schließfachsystem mit Direktverkabelung
Netzteil (12-15V)
+
AC
1
AC -
Das Schließfach der Schließfachanlage öffnet sich, wenn die
Schließfachschließung mit Strom versorgt wird. Im Normalzustand sind die
Kontakte des SmartOutput-Moduls offen und der Strom fließt nicht durch
die Kontakte des SmartOutput-Moduls zu den Schließfachschließungen.
Wenn der Kontakt am SmartOutput-Modul geschlossen wird, dann öffnet
das Schließfach. Mögliche Ursachen:
Ein berechtigtes Identifikationsmedium wird am Leser betätigt. Der

Relaiskontakt des SmartOutput-Moduls schließt sich.
Der Taster wird betätigt. Der Relaiskontakt des SmartOutput-Moduls

schließt sich.
Eine Fernöffnung des SmartRelais wird durchgeführt.

Sie können unter folgenden Rahmenbedingungen die folgenden
Kabeltypen verwenden. (detaillierte Informationen zur Verkabelung siehe

Informationen zur Verkabelung [

Nummer
1
Controller
2
A-
Leser
Out
K1
K2
-(1) (1)+ 1a
-(2) (2)+ 2a
-(3) (3)+ 3a
-(4) (4)+ 4a
3 3
-(5) (5)+ 5a
-(6) (6)+ 6a
-(7) (7)+ 7a
-(8) (8)+ 8a
Schließfachanlage SmartOutput-Modul
150]
).
}
Rahmenbedingungen
Leitungslänge Netzteil
zu Controller ≤ 15 m
(15 m Hin- und 15 m
Rückweg)
8. Einrichten
2
A+
1b
2b
3b
4b
5b
6b
7b
8b
Kabeltyp
F-YAY 2x2x0,6
