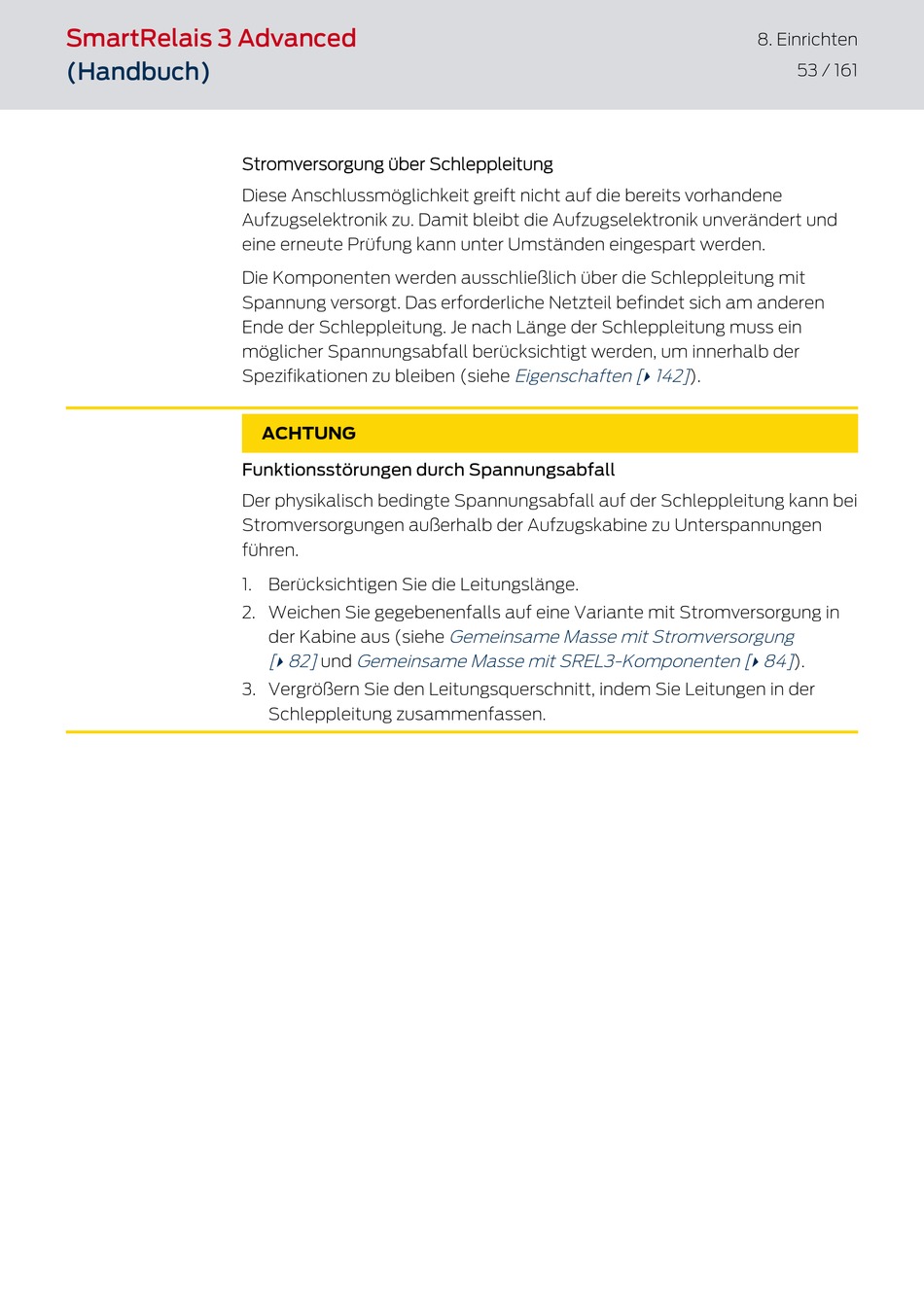

Simons Voss Technologies SmartRelais 3 Advanced Handbuch Seite 53

SmartRelais 3 Advanced
(Handbuch)
Stromversorgung über Schleppleitung
Diese Anschlussmöglichkeit greift nicht auf die bereits vorhandene
Aufzugselektronik zu. Damit bleibt die Aufzugselektronik unverändert und
eine erneute Prüfung kann unter Umständen eingespart werden.
Die Komponenten werden ausschließlich über die Schleppleitung mit
Spannung versorgt. Das erforderliche Netzteil befindet sich am anderen
Ende der Schleppleitung. Je nach Länge der Schleppleitung muss ein
möglicher Spannungsabfall berücksichtigt werden, um innerhalb der
Spezifikationen zu bleiben (siehe
ACHTUNG
Funktionsstörungen durch Spannungsabfall
Der physikalisch bedingte Spannungsabfall auf der Schleppleitung kann bei
Stromversorgungen außerhalb der Aufzugskabine zu Unterspannungen
führen.
1. Berücksichtigen Sie die Leitungslänge.
2. Weichen Sie gegebenenfalls auf eine Variante mit Stromversorgung in
der Kabine aus (siehe
[ 82] und Gemeinsame Masse mit SREL3-Komponenten [
}
3. Vergrößern Sie den Leitungsquerschnitt, indem Sie Leitungen in der
Schleppleitung zusammenfassen.
Eigenschaften [
Gemeinsame Masse mit Stromversorgung
8. Einrichten
53 / 161
142]
).
}
84] ).
}
