5 Systembeschreibung

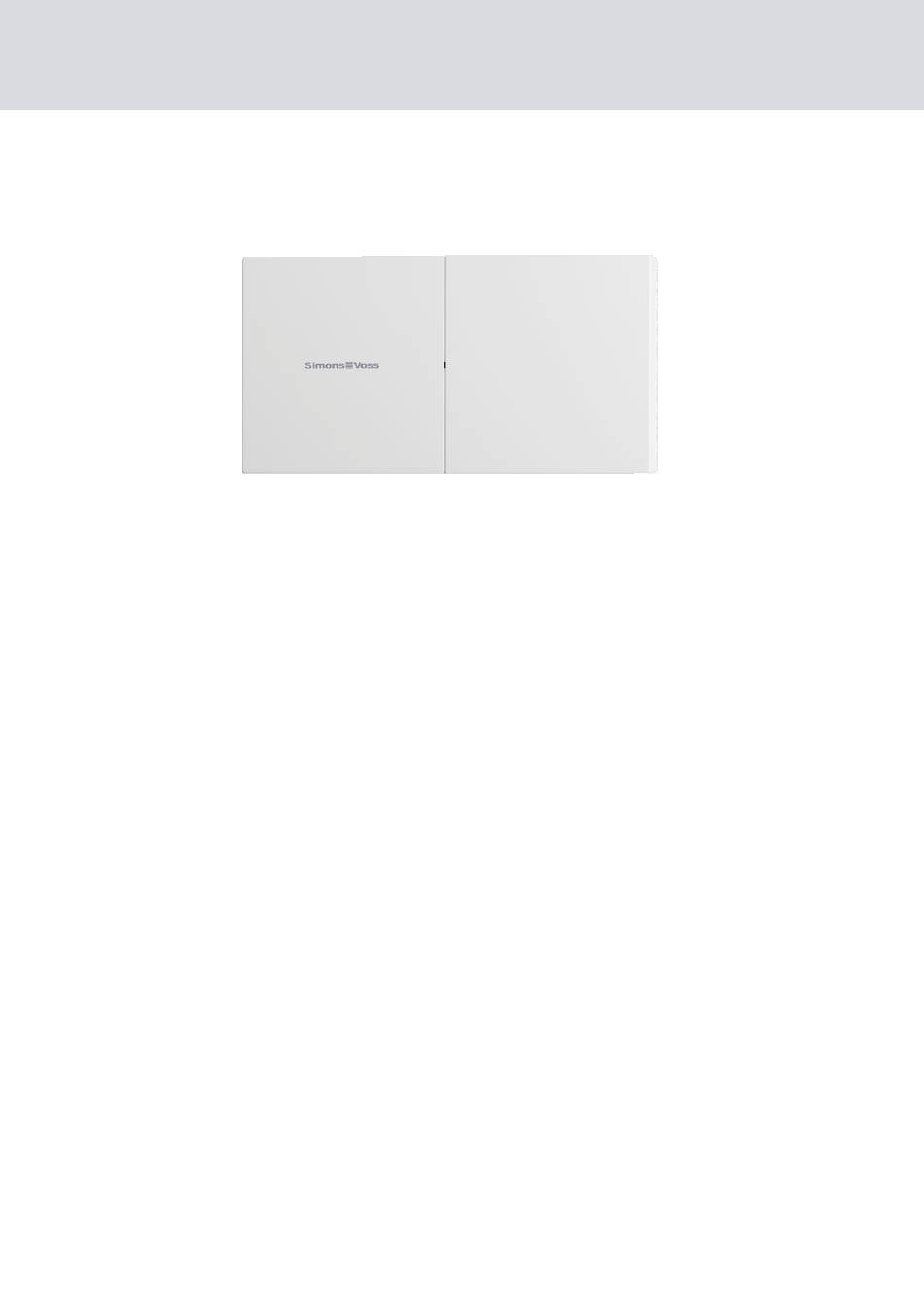

5.1 Controller

Der Controller des SREL3-ADV-Systems wird über Ethernet an das
Netzwerk angebunden. Der Ethernet-Anschluss ist PoE-fähig, ein externes
Netzteil ist nicht zwingend erforderlich. Eine Verwendung als Gateway im
virtuellen Netzwerk ist möglich. Dazu stellt der Controller eine Verbindung
zum VNHost-Server her. Der VNHost-Server überträgt geänderte
Berechtigungen (Programmierbedarf) und Daten von der LSM-Datenbank
zum Controller. Damit ist kein vollständiges und zeitintensives Laden der
Datenbank mehr erforderlich, sondern der Controller holt bei Erkennung
eines Identifikationsmediums die bereitgestellten Daten ab (Pull-Prinzip).
Das gesamte System wird nur über eine einzige Schnittstelle - den
Controller - programmiert.
Das SREL3-ADV ist außerdem in einer ZK-Variante verfügbar, die die
Funktionen des Systems um Zeitzonensteuerung, und Protokollierung
(Zutrittslisten) erweitert.
Drei vorhandene Schraubklemmen-Eingänge ermöglichen einen flexiblen
Einsatz des Controllers:
Weiterleitung zur LSM (Eingänge 1 und 2)

Push-to-open-Kontakt (Eingang 3)

Mit dem eingebauten Schraubklemmen-Relaisausgang können beliebige
Systeme angesteuert werden und zum Beispiel eine elektrische Tür
geöffnet werden.
Bei der Erstprogrammierung des Controllers über USB muss eine IP-
Adresse vergeben werden. Danach ist keine USB-Verbindung mehr
erforderlich, sondern die Konfiguration des Controllers kann über das
Netzwerk geändert werden.
