SmartRelais 3 Advanced
(Handbuch)
8.4.4.1 Türen
Das SREL3-ADV-System kann eingesetzt werden, um Türen zu sichern.

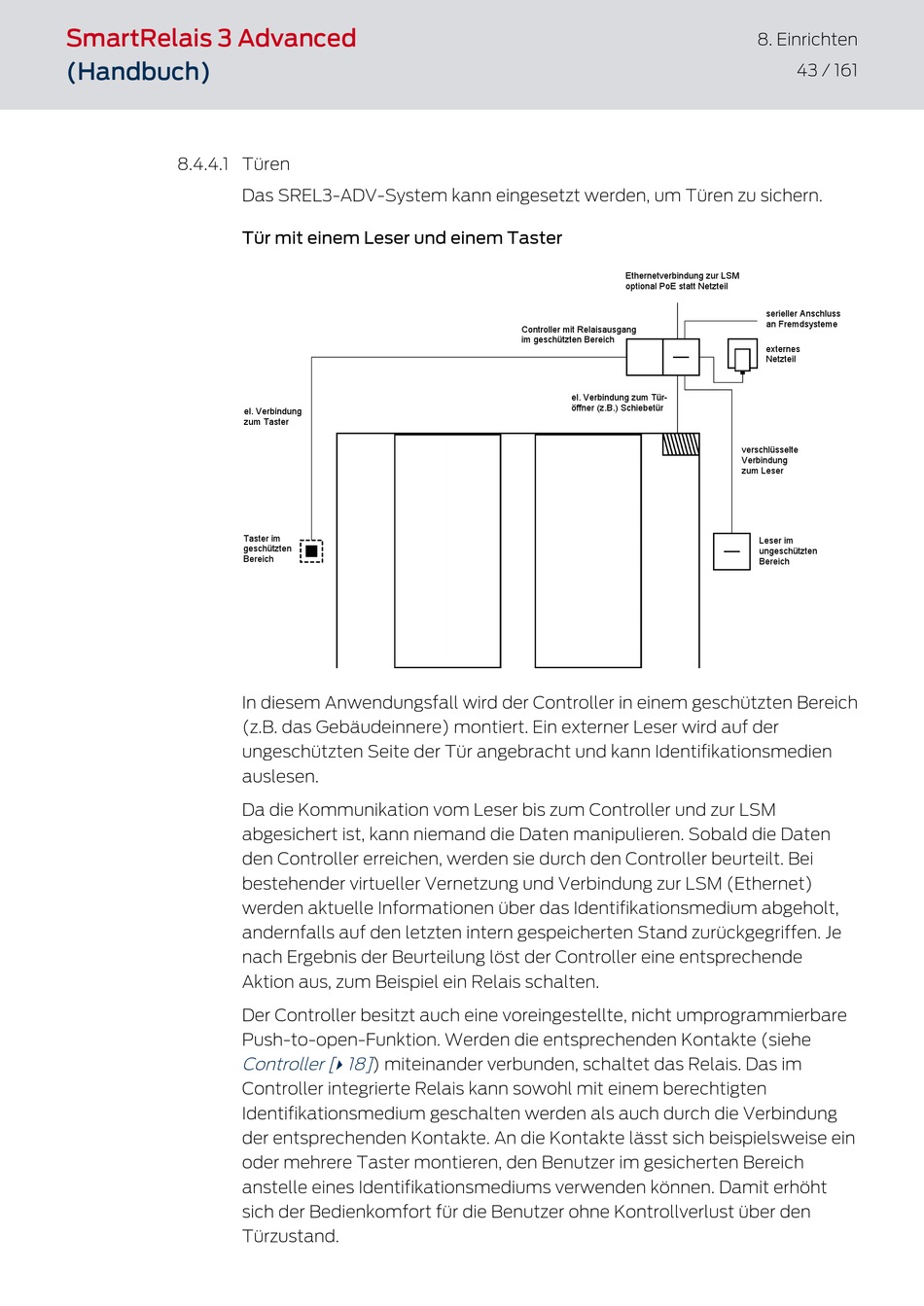

Tür mit einem Leser und einem Taster
el. Verbindung
zum Taster
Taster im
geschützten
Bereich
In diesem Anwendungsfall wird der Controller in einem geschützten Bereich
(z.B. das Gebäudeinnere) montiert. Ein externer Leser wird auf der
ungeschützten Seite der Tür angebracht und kann Identifikationsmedien
auslesen.
Da die Kommunikation vom Leser bis zum Controller und zur LSM
abgesichert ist, kann niemand die Daten manipulieren. Sobald die Daten
den Controller erreichen, werden sie durch den Controller beurteilt. Bei
bestehender virtueller Vernetzung und Verbindung zur LSM (Ethernet)
werden aktuelle Informationen über das Identifikationsmedium abgeholt,
andernfalls auf den letzten intern gespeicherten Stand zurückgegriffen. Je
nach Ergebnis der Beurteilung löst der Controller eine entsprechende
Aktion aus, zum Beispiel ein Relais schalten.
Der Controller besitzt auch eine voreingestellte, nicht umprogrammierbare
Push-to-open-Funktion. Werden die entsprechenden Kontakte (siehe
Controller [ 18]
) miteinander verbunden, schaltet das Relais. Das im
}
Controller integrierte Relais kann sowohl mit einem berechtigten
Identifikationsmedium geschalten werden als auch durch die Verbindung
der entsprechenden Kontakte. An die Kontakte lässt sich beispielsweise ein
oder mehrere Taster montieren, den Benutzer im gesicherten Bereich
anstelle eines Identifikationsmediums verwenden können. Damit erhöht
sich der Bedienkomfort für die Benutzer ohne Kontrollverlust über den
Türzustand.
Ethernetverbindung zur LSM
optional PoE statt Netzteil
Controller mit Relaisausgang
im geschützten Bereich
el. Verbindung zum Tür-
öffner (z.B.) Schiebetür
8. Einrichten
43 / 161
serieller Anschluss
an Fremdsysteme
externes
Netzteil
verschlüsselte
Verbindung
zum Leser
Leser im
ungeschützten
Bereich
