7 Anschlüsse
Masseschleife durch Schirmung
Räumlich entfernte Geräte können ein geringfügig unterschiedliches Massepotential haben. Ein
beidseitig angeschlossener Schirm stellt eine zweite Masseverbindung dar, durch die dieser Po-
tentialunterschied ausgeglichen wird. Der dabei entstehende Stromfluss kann die Datenübertra-
gung stören.
Schließen Sie den Schirm nur einseitig an das gemeinsame Massepotential an (entweder am

Controller oder am Leser - aus Platzgründen wird der Anschluss am Controller empfohlen).

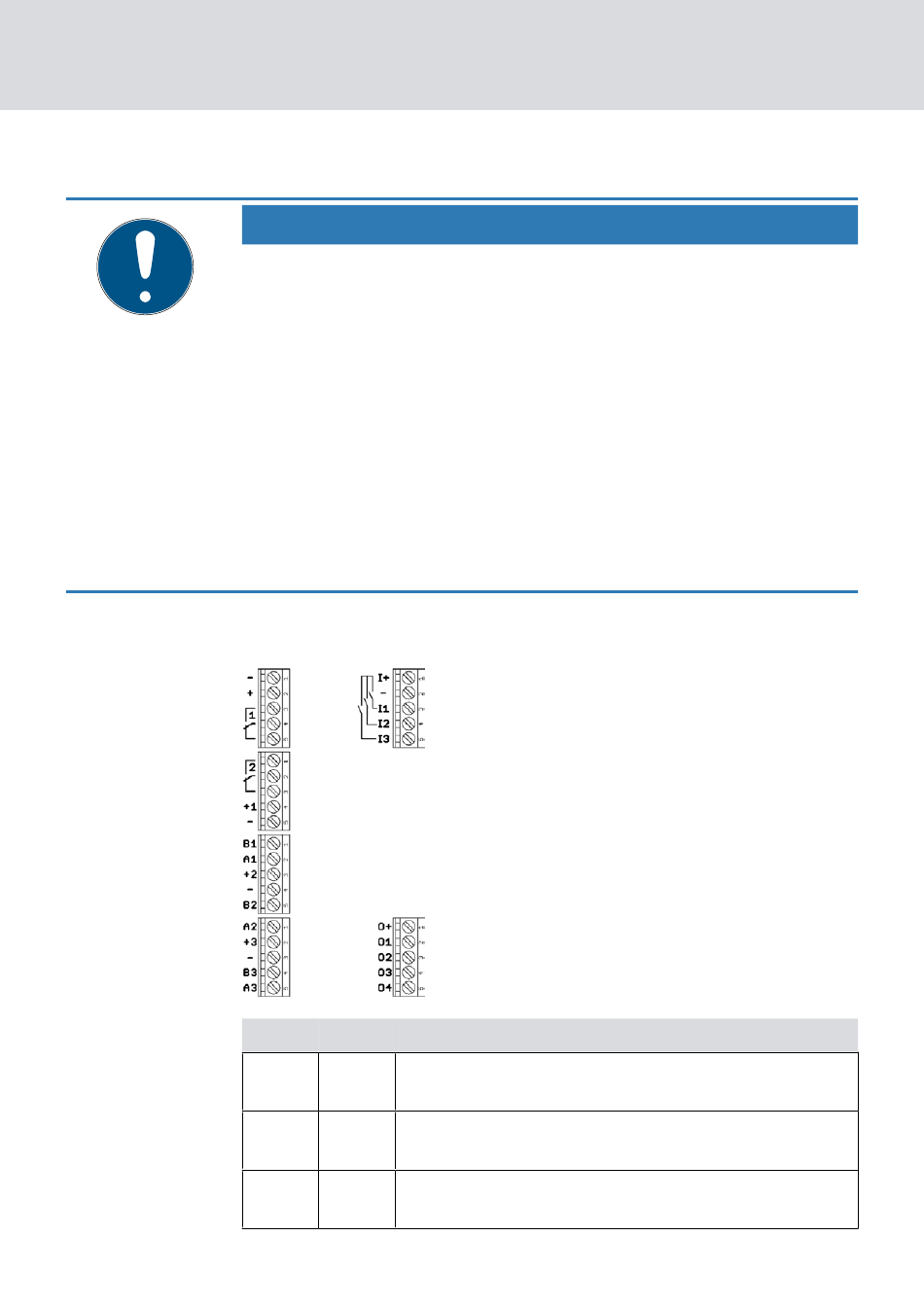

7.1 Controller

HINWEIS
Störung durch elektromagnetische Felder
Signale auf dem Verbindungskabel zwischen Leser und Controller werden
durch elektromagnetische Felder von außen beeinflusst. Ein geschirmtes
Kabel verringert den Einfluss externer Störsignale.
Verwenden Sie ein geschirmtes Kabel.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Nr. Platine Erklärung
GND. Optionaler Anschluss einer externen Stromver-
1 -
sorgung (Masse).
V
IN
2 +
pol).
Relais 1: NO (Normally Open). Dieser Kontakt wird mit
3
C verbunden, wenn das Relais schaltet.
30
29
28
27
26
25
24
23
22
21
. Anschluss einer externen Stromversorgung (Plus-
