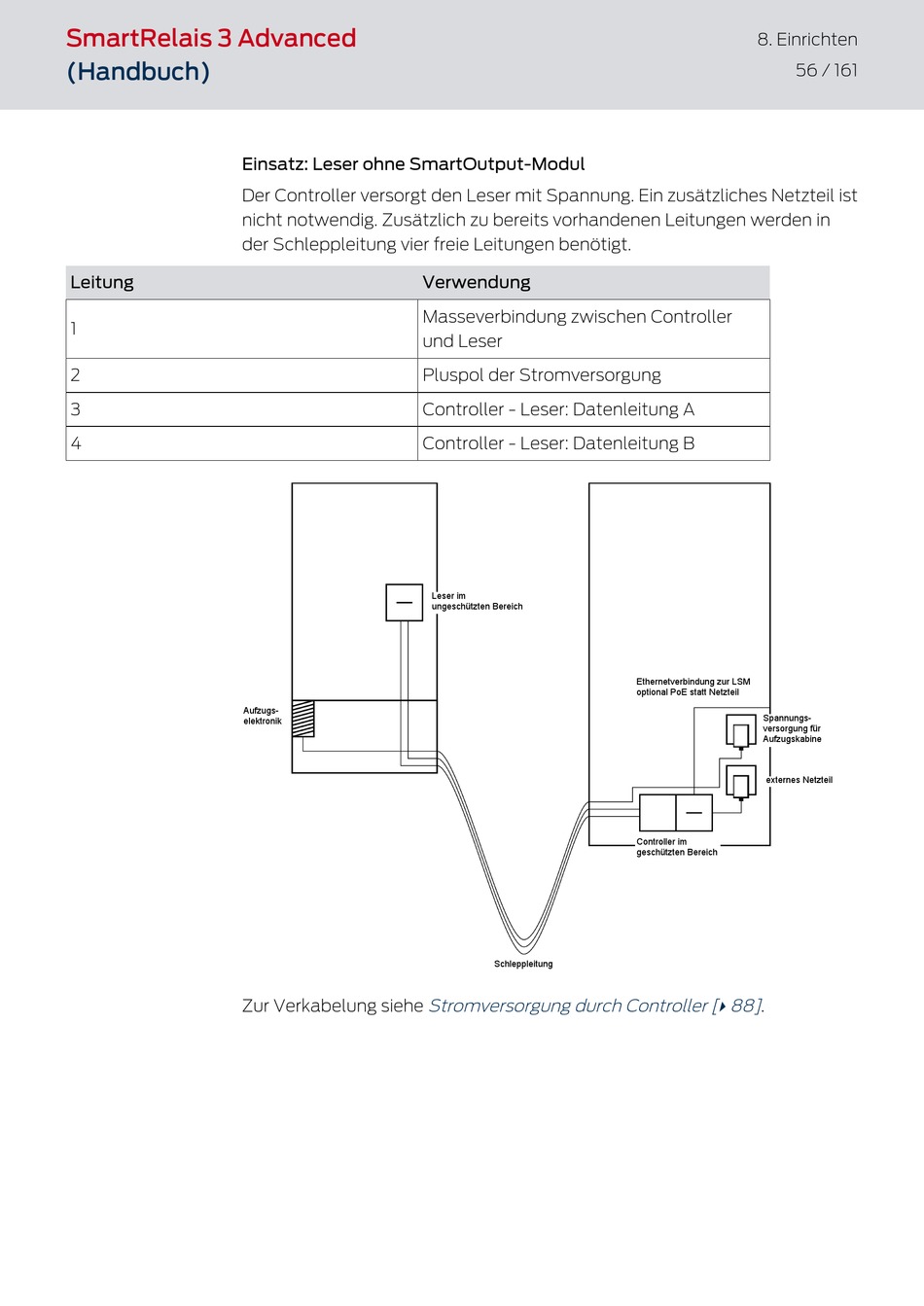

Einsatz: Leser ohne SmartOutput-Modul
Der Controller versorgt den Leser mit Spannung. Ein zusätzliches Netzteil ist
nicht notwendig. Zusätzlich zu bereits vorhandenen Leitungen werden in
der Schleppleitung vier freie Leitungen benötigt.
Aufzugs-
elektronik
Zur Verkabelung siehe
Verwendung
Masseverbindung zwischen Controller
und Leser
Pluspol der Stromversorgung
Controller - Leser: Datenleitung A
Controller - Leser: Datenleitung B
Leser im
ungeschützten Bereich
Schleppleitung
Stromversorgung durch Controller [
