8.4.6 Blockschaltbilder

Alle Berechnungen und damit Kabeltypempfehlungen beziehen sich auf
eine Spannungsversorgung von 12 V.

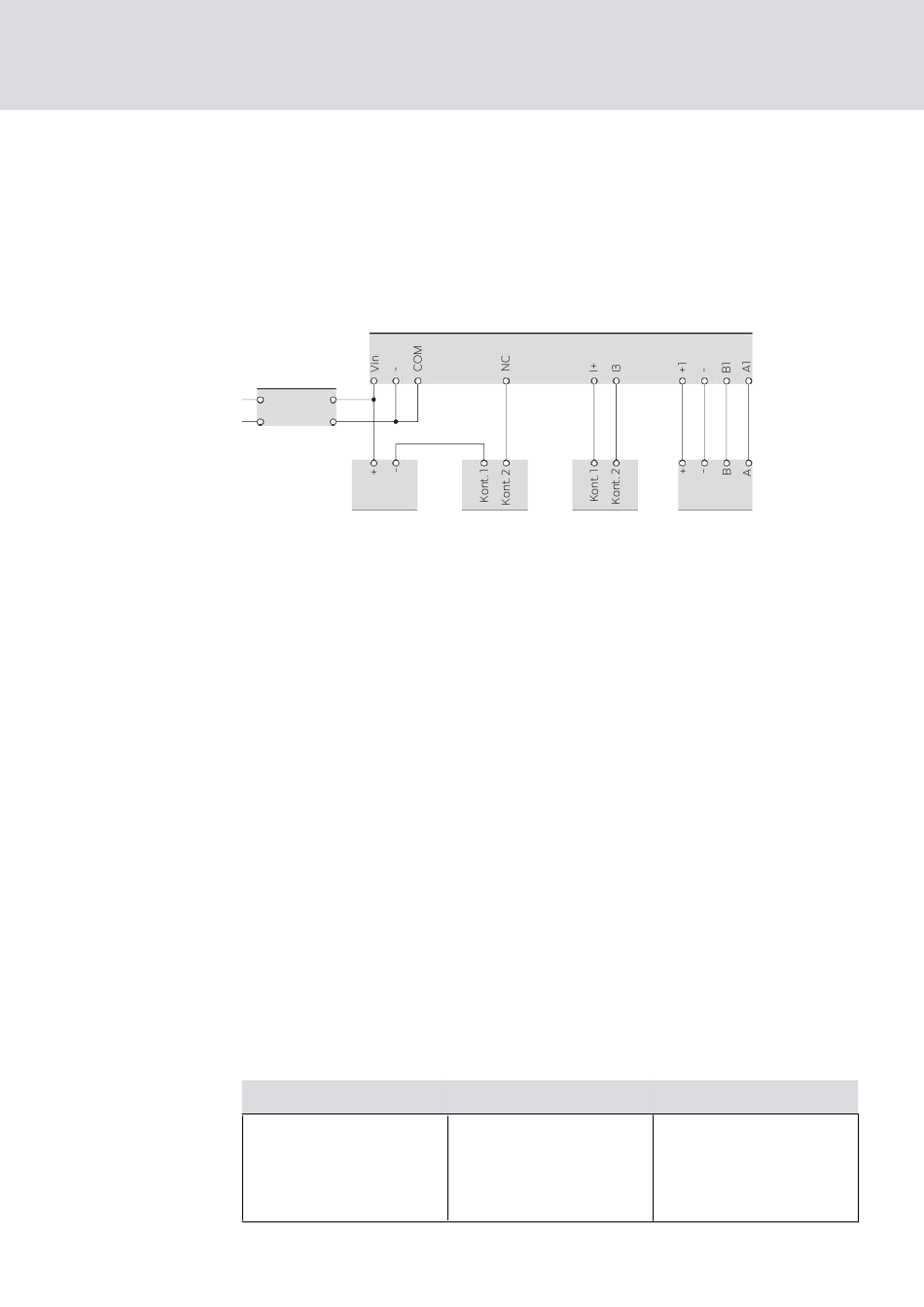

Stromlos offene Schließung (Failsafe) mit Brandmeldeanlage, Taster
und Leser
Netzteil (9-32V)
AC +
1
AC
-
3
Schließung
(Failsafe/NO)
Die verwendete Schließung öffnet, wenn sie vom Strom getrennt wird. Im
Normalzustand sind die Kontakte der Brandmeldeanlage miteinander
verbunden und die Relaiskontakte des SmartRelais ebenfalls miteinander
verbinden. Der Strom kann vom Netzteil durch die Schließung, durch die
Kontakte der Brandmeldeanlage und die Relaiskontakte des SmartRelais
fließen. Die Schließung bleibt geschlossen.
Wenn der Stromkreis der Schließung unterbrochen wird, dann öffnet die
Schließung. Mögliche Ursachen:
Ein berechtigtes Identifikationsmedium wird am Leser betätigt. Der

Relaiskontakt des SmartRelais öffnet sich.
Der Taster wird betätigt. Der Relaiskontakt des SmartRelais öffnet sich.

Die Brandmeldeanlage erkennt einen Brand. Die Kontakte der

Brandmeldeanlage sind nicht mehr verbunden.
Der Strom fällt aus (zum Beispiel durch einen Brand).

Eine Fernöffnung des SmartRelais wird durchgeführt.

Sie können unter folgenden Rahmenbedingungen die folgenden
Kabeltypen verwenden. (Detaillierte Informationen zur Verkabelung siehe
Informationen zur Verkabelung [
Nummer
1
Controller
3 2
Brandmelde- Taster
anlage (NC)
150] ).
}
Rahmenbedingungen
Leitungslänge Netzteil
zu Controller ≤ 15 m
(15 m Hin- und 15 m
Rückweg)
8. Einrichten
91 / 161
2
Leser
Kabeltyp
F-YAY 2x2x0,6
