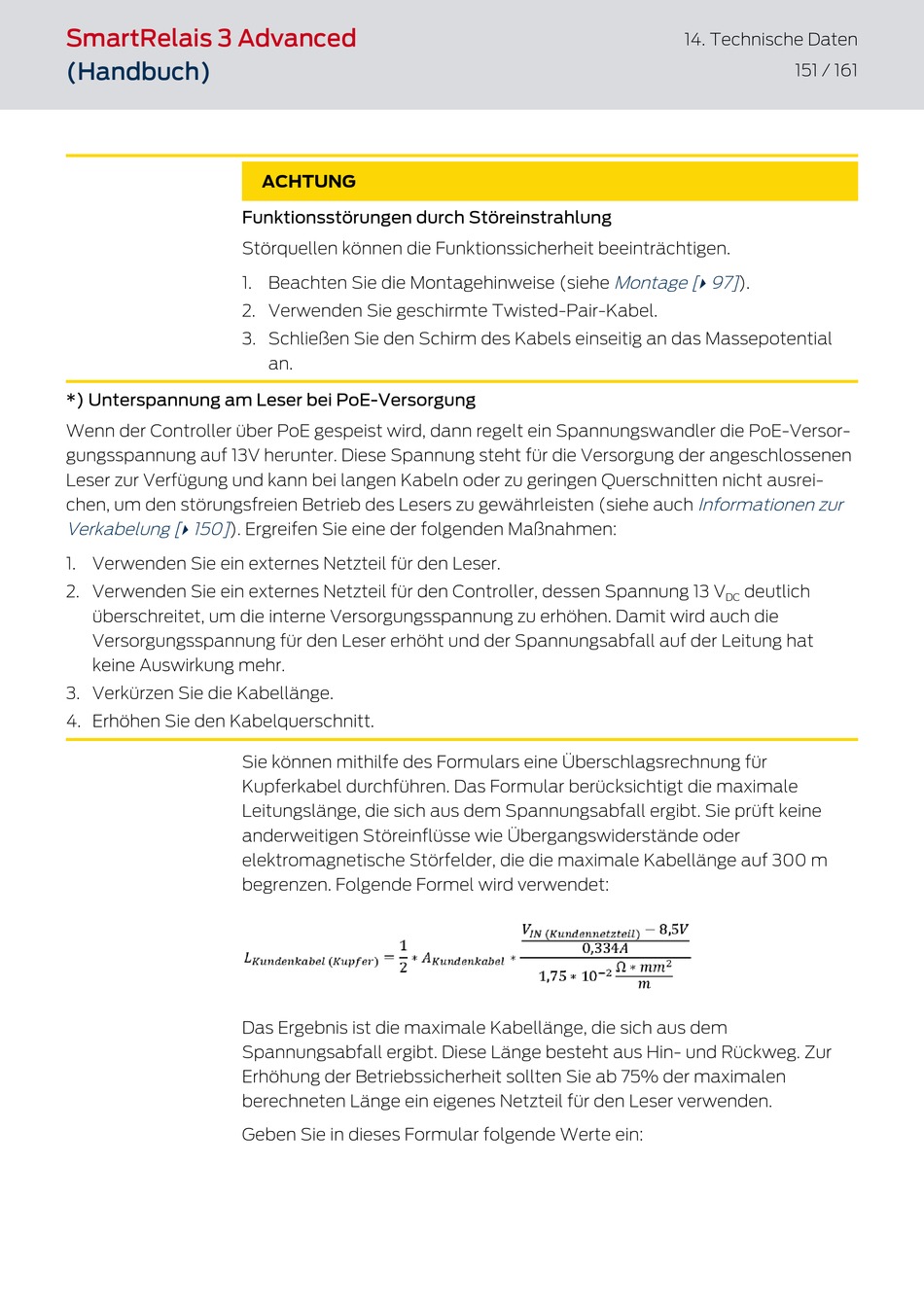

*) Unterspannung am Leser bei PoE-Versorgung
Wenn der Controller über PoE gespeist wird, dann regelt ein Spannungswandler die PoE-Versor-
gungsspannung auf 13V herunter. Diese Spannung steht für die Versorgung der angeschlossenen
Leser zur Verfügung und kann bei langen Kabeln oder zu geringen Querschnitten nicht ausrei-
chen, um den störungsfreien Betrieb des Lesers zu gewährleisten (siehe auch
Verkabelung [ 150] ). Ergreifen Sie eine der folgenden Maßnahmen:
}
1. Verwenden Sie ein externes Netzteil für den Leser.
2. Verwenden Sie ein externes Netzteil für den Controller, dessen Spannung 13 V
überschreitet, um die interne Versorgungsspannung zu erhöhen. Damit wird auch die
Versorgungsspannung für den Leser erhöht und der Spannungsabfall auf der Leitung hat
keine Auswirkung mehr.
3. Verkürzen Sie die Kabellänge.
4. Erhöhen Sie den Kabelquerschnitt.
ACHTUNG
Funktionsstörungen durch Störeinstrahlung
Störquellen können die Funktionssicherheit beeinträchtigen.
1. Beachten Sie die Montagehinweise (siehe
2. Verwenden Sie geschirmte Twisted-Pair-Kabel.
3. Schließen Sie den Schirm des Kabels einseitig an das Massepotential
an.
Sie können mithilfe des Formulars eine Überschlagsrechnung für
Kupferkabel durchführen. Das Formular berücksichtigt die maximale
Leitungslänge, die sich aus dem Spannungsabfall ergibt. Sie prüft keine
anderweitigen Störeinflüsse wie Übergangswiderstände oder
elektromagnetische Störfelder, die die maximale Kabellänge auf 300 m
begrenzen. Folgende Formel wird verwendet:
Das Ergebnis ist die maximale Kabellänge, die sich aus dem
Spannungsabfall ergibt. Diese Länge besteht aus Hin- und Rückweg. Zur
Erhöhung der Betriebssicherheit sollten Sie ab 75% der maximalen
berechneten Länge ein eigenes Netzteil für den Leser verwenden.
Geben Sie in dieses Formular folgende Werte ein:
14. Technische Daten
Montage [ 97]
).
}
Informationen zur
deutlich
DC
