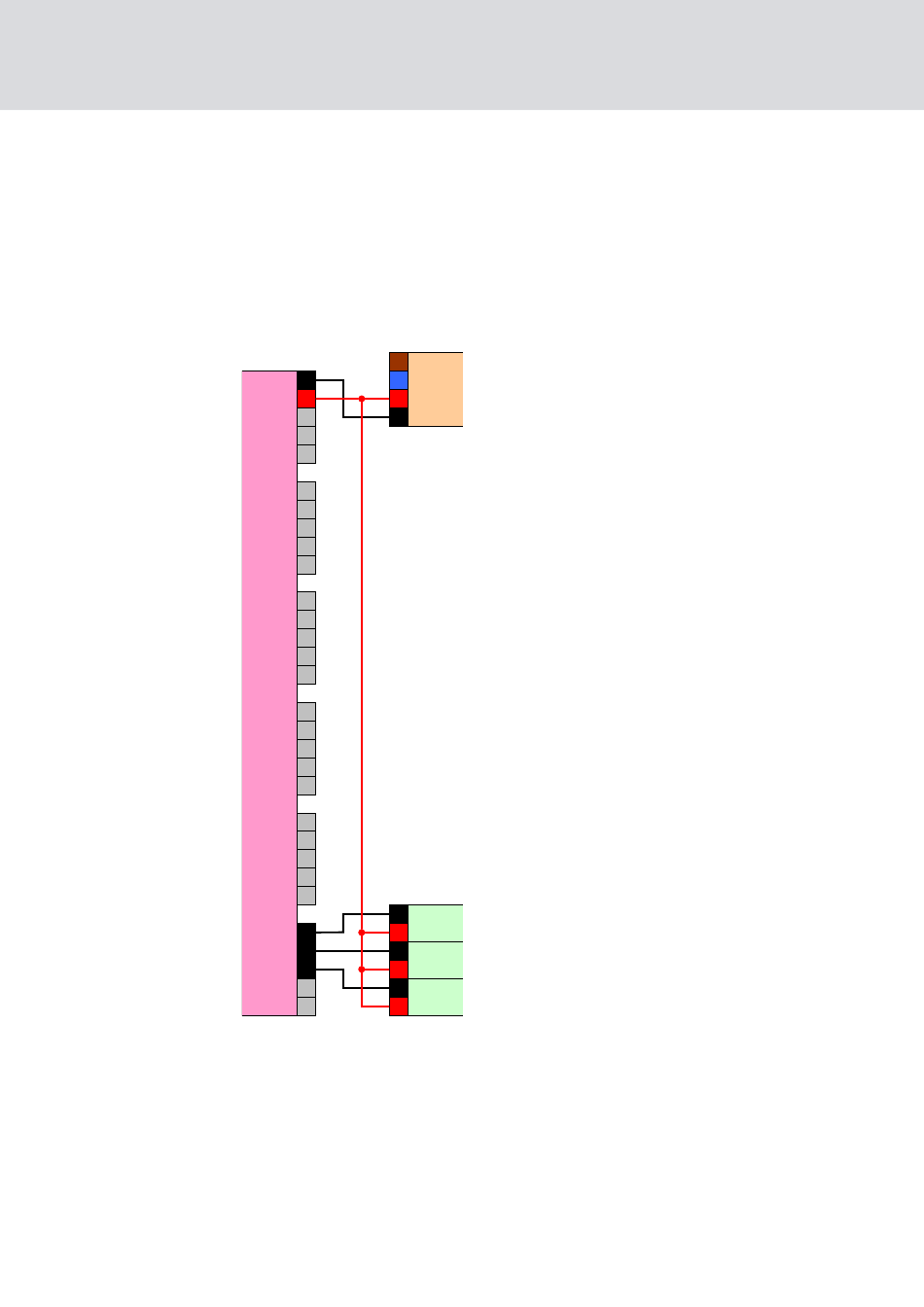

Option 2: Nutzung von V
Wenn I+ nicht genutzt werden soll, dann kann eine andere Spannung mit
gemeinsamen Bezugspotential (gleicher Masse) zum Controller verwendet
werden, in diesem Fall vom Netzteil. Diese Möglichkeit ist zu empfehlen,
wenn Netzteil und Taster zwar nah beieinander, aber weit entfernt vom
Controller sind. In diesem Fall kann die Verlegung einer weiteren Leitung
(nämlich der von I+) eingespart werden.
