Simons Voss Technologies SmartRelais 3 Advanced Handbuch Seite 62

SmartRelais 3 Advanced
(Handbuch)

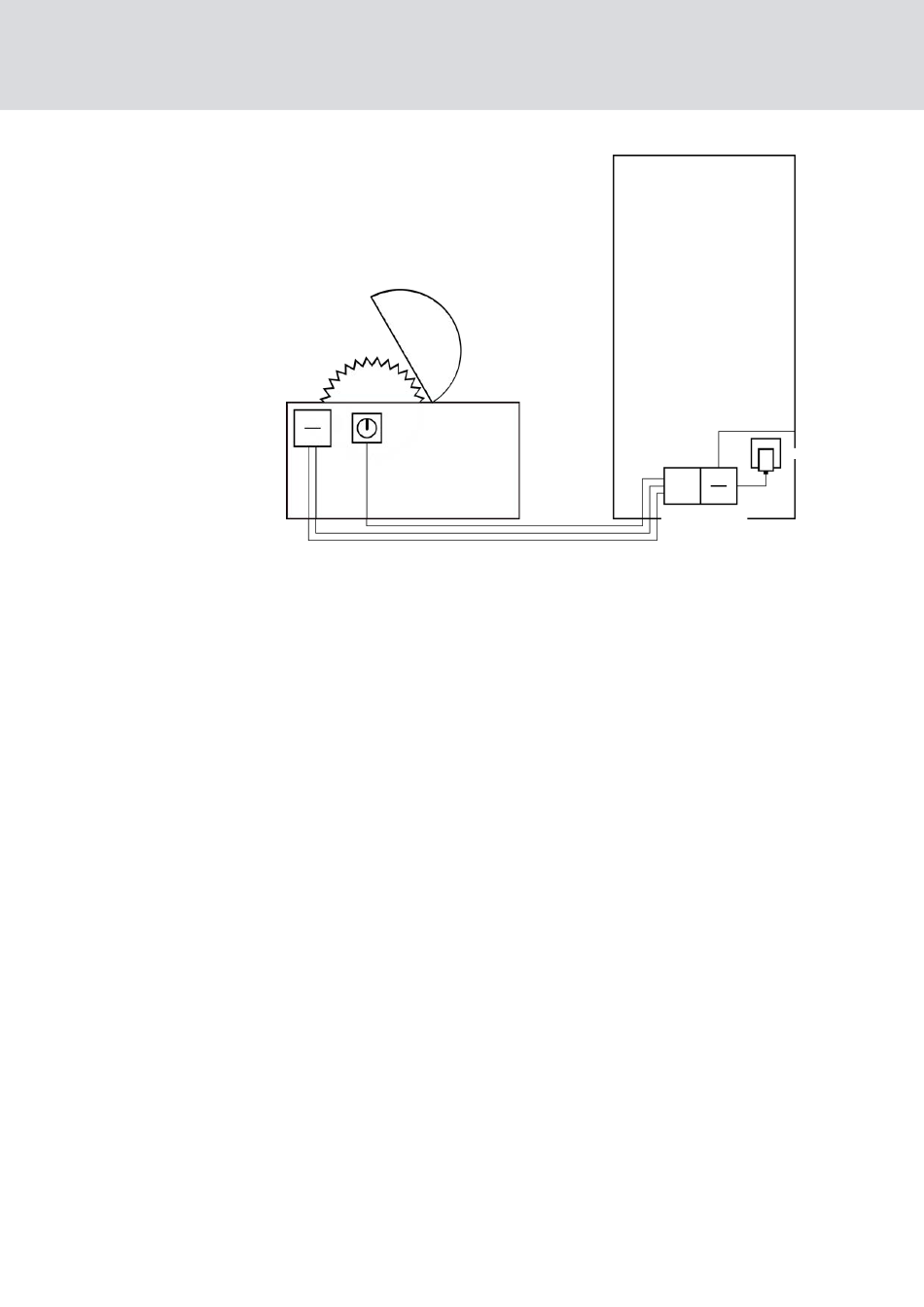

Leser im
unge-
Sicherheitsschalter
schützten
(Nullspannungsschalter)
Bereich
el. Verbindung zum
Relais im Controller
Mit dem SREL3-ADV-System werden unbefugte Personen wirksam davor
geschützt, gefährliche Maschinen in Betrieb zu nehmen und sich dabei zu
verletzen. Der Leser wird an der zu sichernden Maschine angebracht und
mit dem Controller verbunden. Erst nachdem ein berechtigtes
Identifikationsmedium am Leser betätigt wurde, schaltet das Relais im
Controller und gibt so über ein Schütz die Stromversorgung an der
Maschine frei. Erst dann kann die Maschine über den Sicherheitsschalter
angeschaltet werden. Für die Montage des Lesers gibt es zwei
Möglichkeiten:
Der Leser wird im Maschinengehäuse installiert. Diese Variante integriert

sich optisch unauffällig und bietet je nach Maschinengehäuse sehr
guten Schutz vor Witterung, Schmutz, Flüssigkeiten und mechanischen
Einwirkungen.
Der Leser wird auf oder neben dem Maschinengehäuse installiert. Diese

Variante ist nach außen hin sichtbar und erleichtert dem Benutzer, sein
Identifikationsmedium zu positionieren. Im Gegensatz zur Montage
innerhalb eines (Metall-)Gehäuses ist die Lesereichweite verbessert. Mit
dem Schutzgehäuse (SREL2.COVER1) wird Schutz vor Witterung,
Schmutz, Flüssigkeiten und leichten mechanischen Einwirkungen
sichergestellt.
Da die Kommunikation vom Leser bis zum Controller und zur LSM
abgesichert ist, kann niemand die Daten manipulieren. Sobald die Daten
den Controller erreichen, werden sie durch den Controller beurteilt. Bei
bestehender virtueller Vernetzung und Verbindung zur LSM (Ethernet)
werden aktuelle Informationen über das Identifikationsmedium abgeholt,
Ethernetverbindung zur LSM
optional PoE statt Netzteil
Controller im
geschützten Bereich
verschlüsselte Verbindung
zum Controller
8. Einrichten
62 / 161
externes Netzteil
