SmartRelais 3 Advanced
(Handbuch)
Leitung
1
2
3
4
5

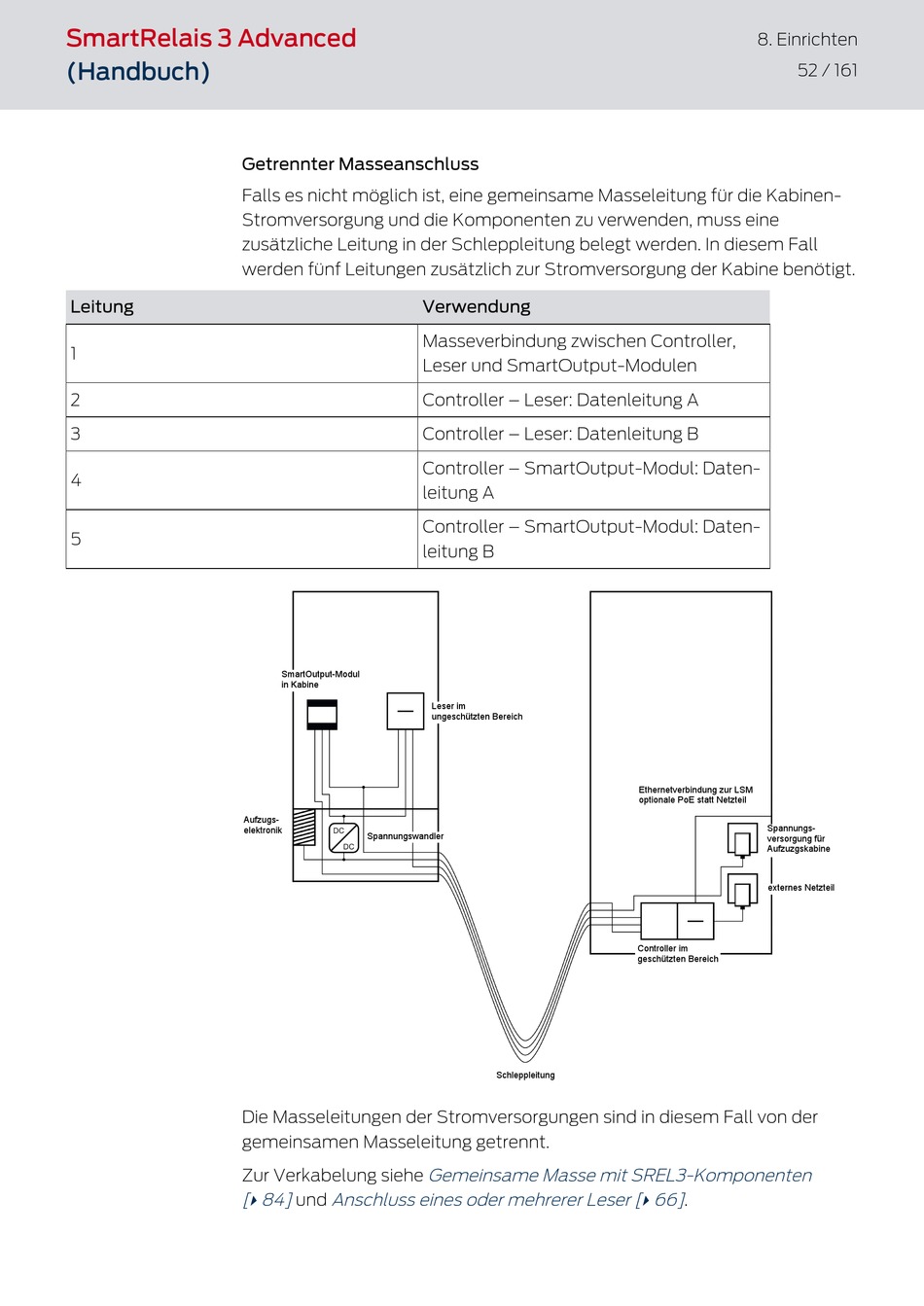

Getrennter Masseanschluss
Falls es nicht möglich ist, eine gemeinsame Masseleitung für die Kabinen-
Stromversorgung und die Komponenten zu verwenden, muss eine
zusätzliche Leitung in der Schleppleitung belegt werden. In diesem Fall
werden fünf Leitungen zusätzlich zur Stromversorgung der Kabine benötigt.
SmartOutput-Modul
in Kabine
Aufzugs-
elektronik
Spannungswandler
Die Masseleitungen der Stromversorgungen sind in diesem Fall von der
gemeinsamen Masseleitung getrennt.
Zur Verkabelung siehe
[ 84] und Anschluss eines oder mehrerer Leser [
}
Verwendung
Masseverbindung zwischen Controller,
Leser und SmartOutput-Modulen
Controller – Leser: Datenleitung A
Controller – Leser: Datenleitung B
Controller – SmartOutput-Modul: Daten-
leitung A
Controller – SmartOutput-Modul: Daten-
leitung B
Leser im
ungeschützten Bereich
Schleppleitung
Gemeinsame Masse mit SREL3-Komponenten
8. Einrichten
52 / 161
Ethernetverbindung zur LSM
optionale PoE statt Netzteil
Spannungs-
versorgung für
Aufzuzgskabine
externes Netzteil
Controller im
geschützten Bereich
66] .
}
