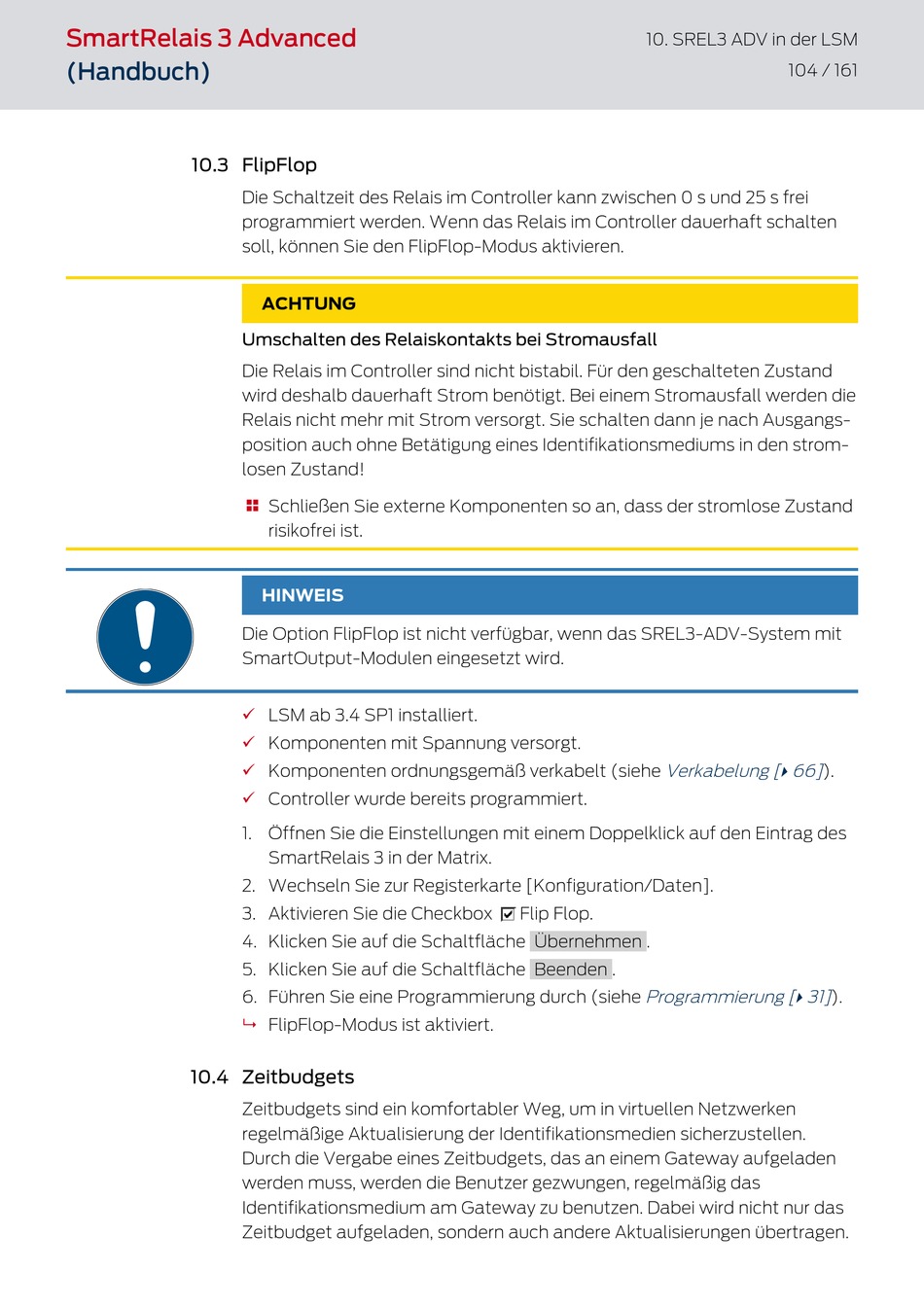

Flipflop; Zeitbudgets - Simons Voss Technologies SmartRelais 3 Advanced Handbuch

SmartRelais 3 Advanced
(Handbuch)

10.3 FlipFlop

10.4 Zeitbudgets

Die Schaltzeit des Relais im Controller kann zwischen 0 s und 25 s frei
programmiert werden. Wenn das Relais im Controller dauerhaft schalten
soll, können Sie den FlipFlop-Modus aktivieren.
ACHTUNG
Umschalten des Relaiskontakts bei Stromausfall
Die Relais im Controller sind nicht bistabil. Für den geschalteten Zustand
wird deshalb dauerhaft Strom benötigt. Bei einem Stromausfall werden die
Relais nicht mehr mit Strom versorgt. Sie schalten dann je nach Ausgangs-
position auch ohne Betätigung eines Identifikationsmediums in den strom-
losen Zustand!
Schließen Sie externe Komponenten so an, dass der stromlose Zustand

risikofrei ist.
HINWEIS
Die Option FlipFlop ist nicht verfügbar, wenn das SREL3-ADV-System mit
SmartOutput-Modulen eingesetzt wird.
LSM ab 3.4 SP1 installiert.
ü
Komponenten mit Spannung versorgt.
ü
ü Komponenten ordnungsgemäß verkabelt (siehe
Controller wurde bereits programmiert.
ü
1. Öffnen Sie die Einstellungen mit einem Doppelklick auf den Eintrag des
SmartRelais 3 in der Matrix.
2. Wechseln Sie zur Registerkarte [Konfiguration/Daten].
3. Aktivieren Sie die Checkbox
4. Klicken Sie auf die Schaltfläche Übernehmen .
5. Klicken Sie auf die Schaltfläche Beenden .
6. Führen Sie eine Programmierung durch (siehe
FlipFlop-Modus ist aktiviert.
9
Zeitbudgets sind ein komfortabler Weg, um in virtuellen Netzwerken
regelmäßige Aktualisierung der Identifikationsmedien sicherzustellen.
Durch die Vergabe eines Zeitbudgets, das an einem Gateway aufgeladen
werden muss, werden die Benutzer gezwungen, regelmäßig das
Identifikationsmedium am Gateway zu benutzen. Dabei wird nicht nur das
Zeitbudget aufgeladen, sondern auch andere Aktualisierungen übertragen.
10. SREL3 ADV in der LSM
Verkabelung [
Flip Flop.
Programmierung [
104 / 161
66]
).
}
31]
).
}
