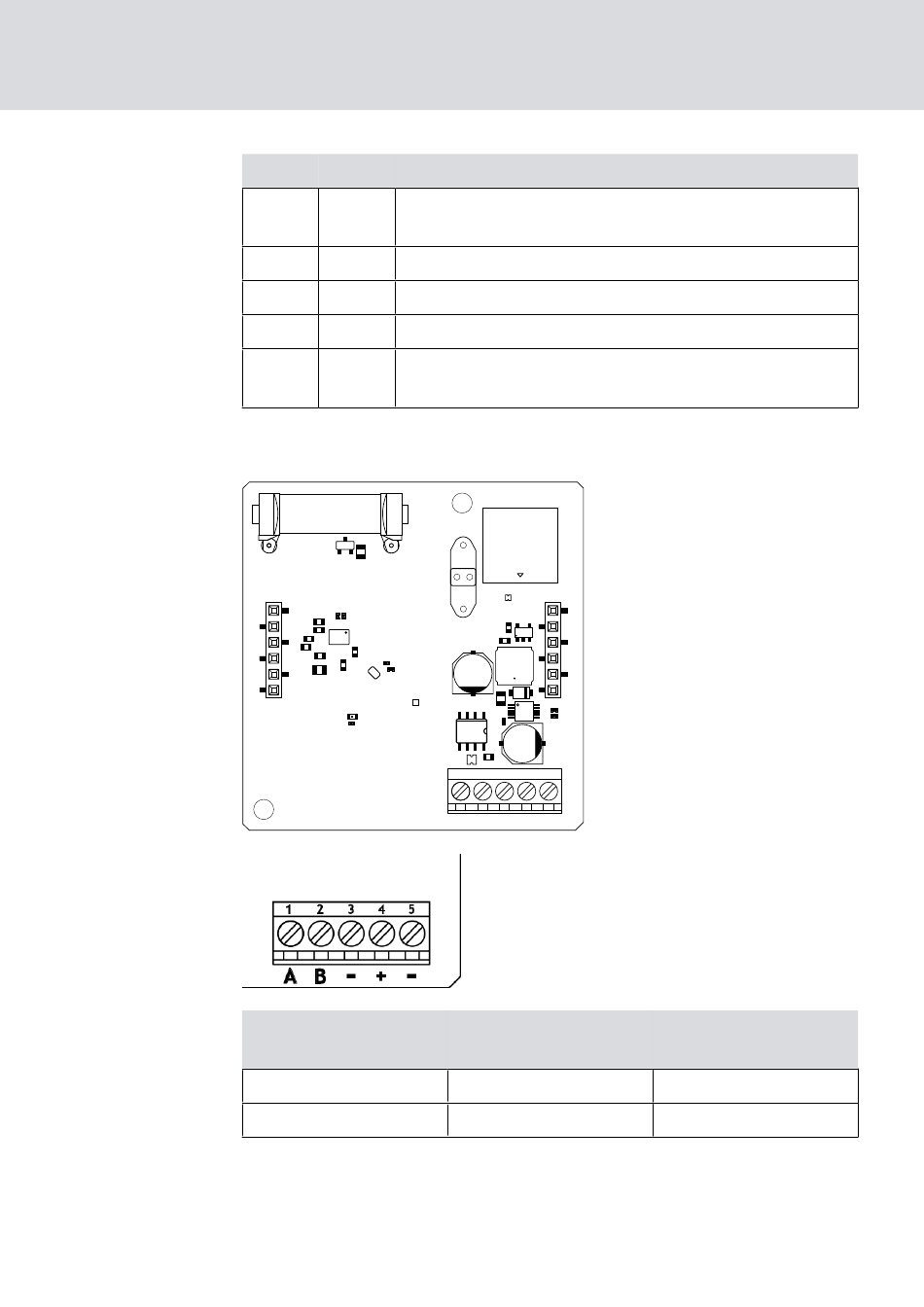

7.2 Leser

Nr. Platine Erklärung
Eingang 3: Push-to-open. Das Relais schaltet, sobald
26 I3
dieser Kontakt mit I+ (Kontakt 30) verbunden wird.
27 I2 Eingang 2: Anschluss externer Komponenten.
28 I1 Eingang 1: Anschluss externer Komponenten.
29 - Ausgang: GND.
Ausgang: Stromversorgung. Spannung entspricht V
30 I+
1 V bzw. 12 V - 1 V (PoE).
SR30HYS_F
SimonsVoss
1 2 3 4 5
Leseranschluss
A
B
SE
NRF
1 2 3 4 5
- -
+
A B
SREL3-Controlleran-
schluss
A1/A2/A3
B1/B2/B3
7. Anschlüsse
20 / 161
-
IN
Signal
RS-485: Datenleitung A
RS-485: Datenleitung B
