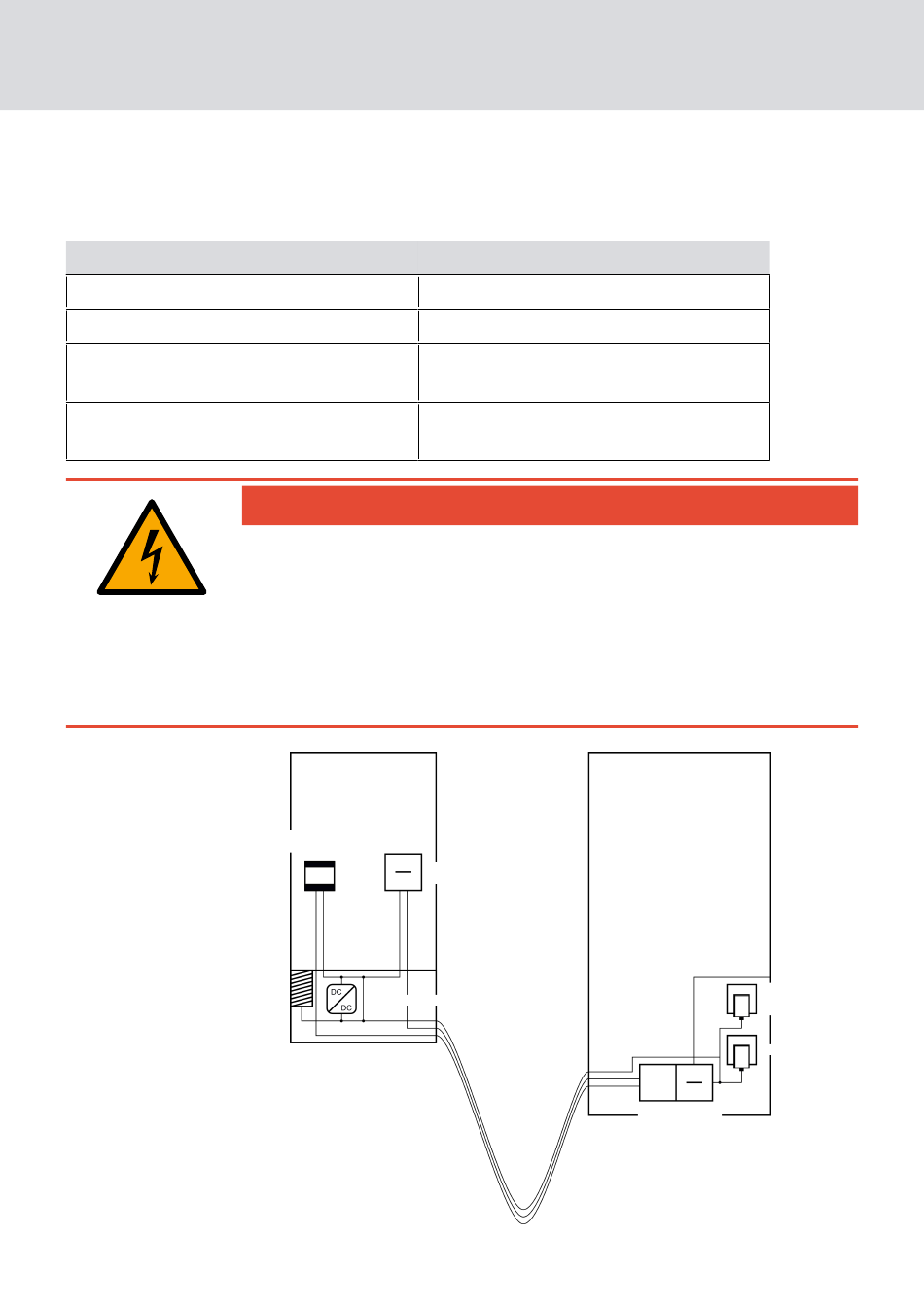

Leitung
1
2
3
4
Gemeinsamer Masseanschluss
In diesem Fall werden vier Leitungen zusätzlich zur Stromversorgung der
Kabine benötigt.
GEFAHR
Stromschlaggefahr durch Netzspannung
Durch die Verbindung der ungefährlichen Masse (Kleinspannung) mit einer
Leitung, die Netzspannung führt, kann es zu einem Stromschlag kommen.
1. Verwenden Sie nur Leitungen mit Kleinspannungspotenzial (< 42 V) als
gemeinsame Masseleitung!
2. Sichern Sie spannungsführende Leitungen vor unbeabsichtigter
Berührung!

SmartOutput-Modul

in Kabine
Aufzugs-
elektronik
Spannungswandler
Verwendung
Controller – Leser: Datenleitung A
Controller – Leser: Datenleitung B
Controller – SmartOutput-Modul: Daten-
leitung A
Controller – SmartOutput-Modul: Daten-
leitung B
Leser im
ungeschützten Bereich
Schleppleitung
8. Einrichten
50 / 161
Ethernetverbindung zur LSM
Spannungs-
versorgung für
Aufzugskabine
externes Netzteil
Controller im
geschützten Bereich
