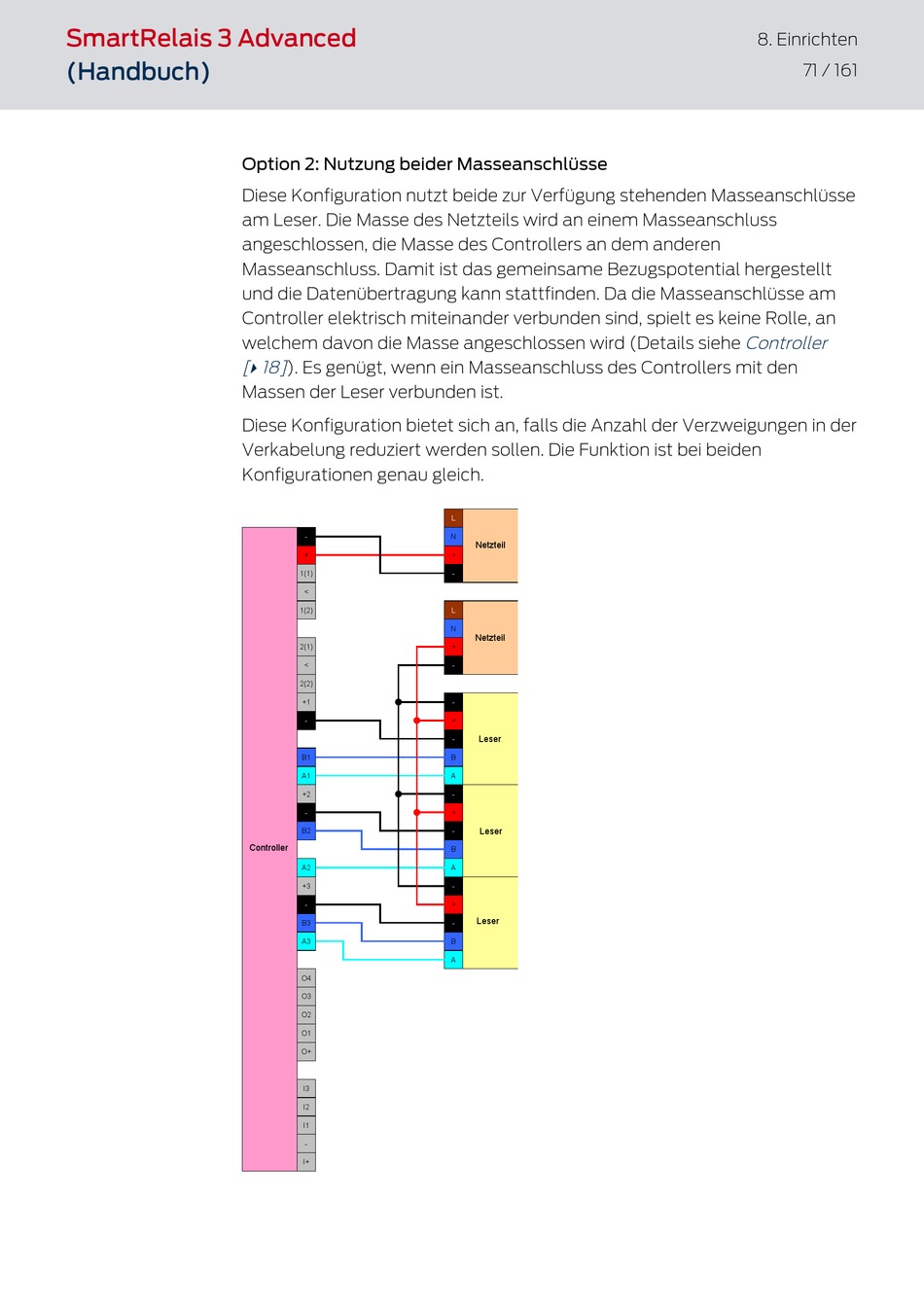

Option 2: Nutzung beider Masseanschlüsse
Diese Konfiguration nutzt beide zur Verfügung stehenden Masseanschlüsse
am Leser. Die Masse des Netzteils wird an einem Masseanschluss
angeschlossen, die Masse des Controllers an dem anderen
Masseanschluss. Damit ist das gemeinsame Bezugspotential hergestellt
und die Datenübertragung kann stattfinden. Da die Masseanschlüsse am
Controller elektrisch miteinander verbunden sind, spielt es keine Rolle, an
welchem davon die Masse angeschlossen wird (Details siehe
[ 18]
). Es genügt, wenn ein Masseanschluss des Controllers mit den
}
Massen der Leser verbunden ist.
Diese Konfiguration bietet sich an, falls die Anzahl der Verzweigungen in der
Verkabelung reduziert werden sollen. Die Funktion ist bei beiden
Konfigurationen genau gleich.
-
+
1(1)
<
1(2)
2(1)
<
2(2)
+1
-
B1
A1
+2
-
B2
Controller
A2
+3
-
B3
A3
O4
O3
O2
O1
O+
I3
I2
I1
-
I+
L
N
Netzteil
+
-
L
N
Netzteil
+
-
-
+
Leser
-
B
A
-
+
Leser
-
B
A
-
+
Leser
-
B
A
8. Einrichten
71 / 161
Controller
