SmartRelais 3 Advanced
(Handbuch)
Wiegand 26-bit und 33-bit
Der Controller kann mit Systemen, die eines der Wiegand-Protokolle
verwenden, kommunizieren. Nach Erkennen eines berechtigten
Identifikationsmediums werden die Daten über die serielle Schnittstelle an
das Fremdsystem weitergegeben. Dazu muss der Controller wie folgt

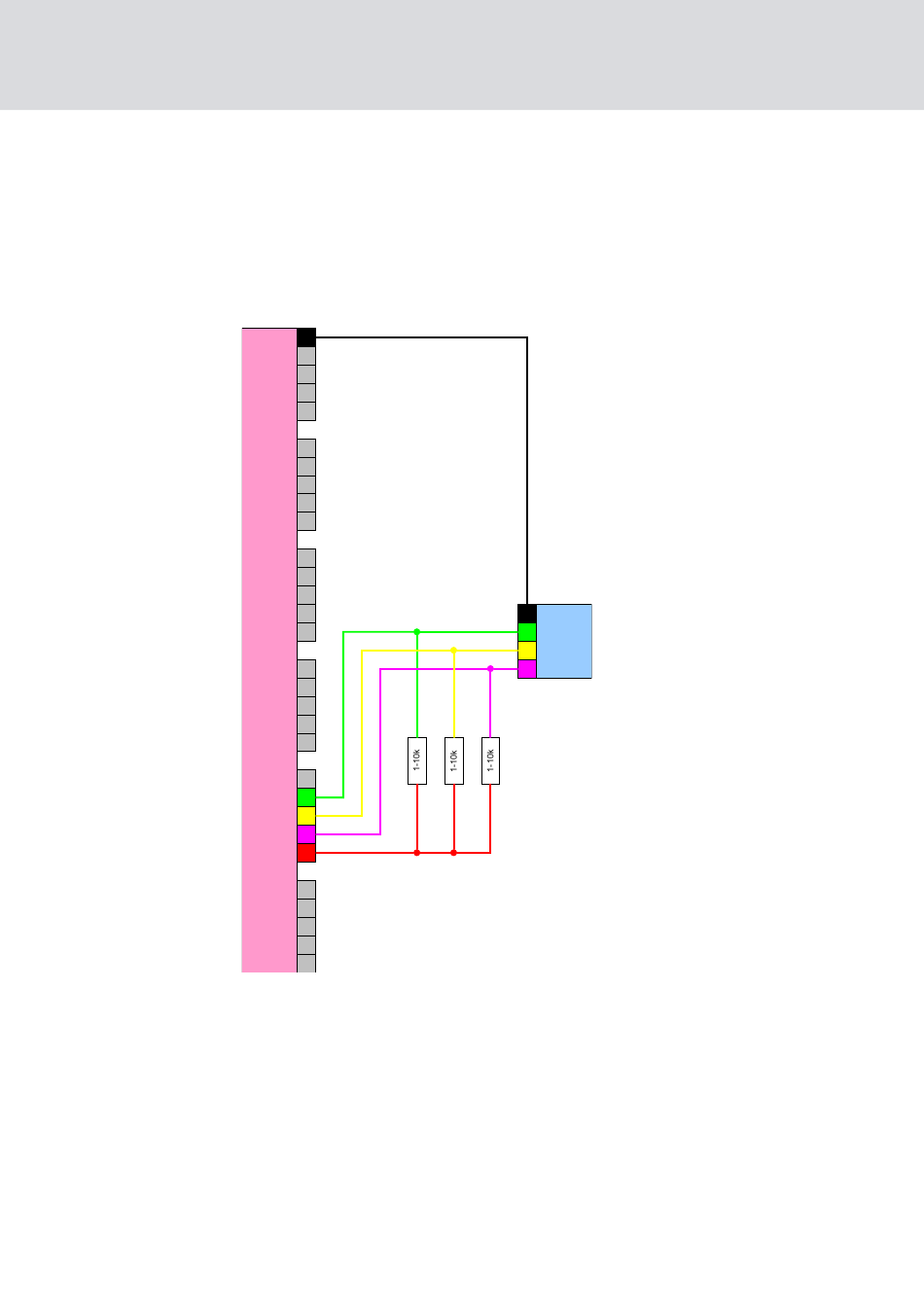

verkabelt werden.
-
+
1(1)
<
1(2)
2(1)
<
2(2)
+1
-
B1
A1
+2
-
B2
Controller
A2
+3
-
B3
A3
O4
O3
O2
O1
O+
I3
I2
I1
-
I+
GND
CLS
Fremd-
system
D1
D0
