SmartRelais 3 Advanced
(Handbuch)

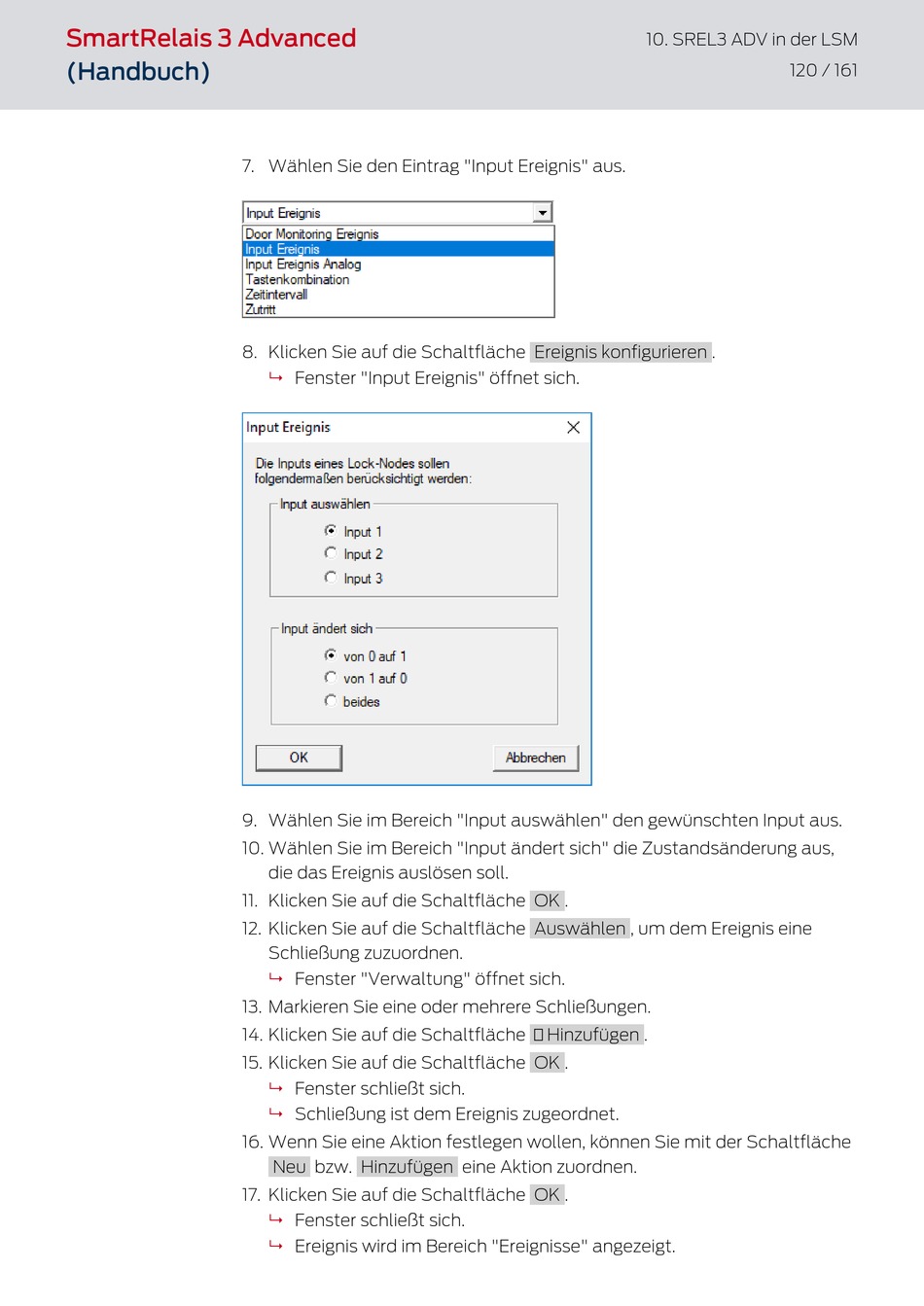

7. Wählen Sie den Eintrag "Input Ereignis" aus.
8. Klicken Sie auf die Schaltfläche Ereignis konfigurieren .
9
Fenster "Input Ereignis" öffnet sich.
9. Wählen Sie im Bereich "Input auswählen" den gewünschten Input aus.
10. Wählen Sie im Bereich "Input ändert sich" die Zustandsänderung aus,
die das Ereignis auslösen soll.
11. Klicken Sie auf die Schaltfläche OK .
12. Klicken Sie auf die Schaltfläche Auswählen , um dem Ereignis eine
Schließung zuzuordnen.
9
Fenster "Verwaltung" öffnet sich.
13. Markieren Sie eine oder mehrere Schließungen.
14. Klicken Sie auf die Schaltfläche ← Hinzufügen .
15. Klicken Sie auf die Schaltfläche OK .
Fenster schließt sich.
9
Schließung ist dem Ereignis zugeordnet.
9
16. Wenn Sie eine Aktion festlegen wollen, können Sie mit der Schaltfläche
Neu bzw. Hinzufügen eine Aktion zuordnen.
17. Klicken Sie auf die Schaltfläche OK .
Fenster schließt sich.
9
9
Ereignis wird im Bereich "Ereignisse" angezeigt.
10. SREL3 ADV in der LSM
120 / 161
