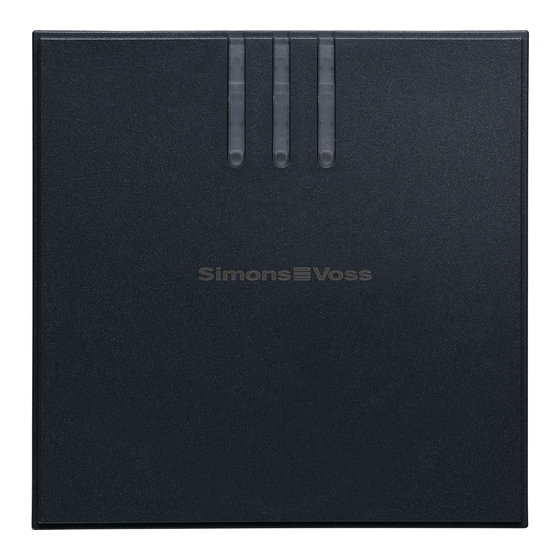

1. Bestimmungsgemäßer Ge- SmartRelais 3 LED Reader brauch 1 Bestimmungsgemäßer Gebrauch Der SmartRelais-3-LED-Leser (SREL3.EXT2.*) kann an einen SREL3- Controller angeschlossen werden, um Karten und Transponder lesen bzw. beschreiben zu können. Der SREL3-LED-Leser darf nur für diesen Zweck mit einem SREL3-Controller eingesetzt werden.
Seite 5
SmartRelais 3 LED Reader 2. Allgemeine Sicherheitshinweise ACHTUNG Beschädigung durch elektrostatische Entladung (ESD) Dieses Produkt enthält elektronische Bauteile, die durch elektrostatische Entladungen beschädigt werden können. 1. Verwenden Sie ESD-gerechte Arbeitsmaterialien (z.B. Erdungsarmband). 2. Erden Sie sich vor Arbeiten, bei denen Sie mit der Elektronik in Kontakt kommen könnten.
Seite 6
2. Allgemeine Sicherheitshinweise SmartRelais 3 LED Reader Beschädigung durch Verpolung Dieses Produkt enthält elektronische Bauteile, die durch die Verpolung der Spannungs- quelle beschädigt werden können. Verpolen Sie die Spannungsquelle nicht (Batterien bzw. Netzteile). Störung des Betriebs durch Funkstörung Dieses Produkt kann unter Umständen durch elektromagnetische oder magnetische Störungen beeinflusst werden.
3. Produktspezifische Sicherheits- SmartRelais 3 LED Reader hinweise Änderungen bzw. technische Weiterentwicklungen können nicht ausgeschlossen und ohne Ankündigung umgesetzt werden. Die deutsche Sprachfassung ist die Originalbetriebsanleitung. Andere Sprachen (Abfas- sung in der Vertragssprache) sind Übersetzungen der Originalbetriebsanleitung. Lesen Sie alle Anweisungen zur Installation, zum Einbau und zur Inbetriebnahme und be- folgen Sie diese.
4. Anschlüsse SmartRelais 3 LED Reader 4 Anschlüsse HINWEIS Nur wenn das SREL3 über das Netzwerk erreichbar ist, können Leser auch nachträglich angeschlossen werden. Schließen Sie den Leser vor der Erstprogrammierung des SREL3- Controllers an. HINWEIS Störung durch elektromagnetische Felder Signale auf dem Verbindungskabel zwischen Leser und Controller wer- den durch elektromagnetische Felder von außen beeinflusst.
Seite 9
SmartRelais 3 LED Reader 4. Anschlüsse SR30HYS_F SimonsVoss Normale Aus- Der Leser x (x=1...3) muss über ein vieradriges Kabel mit dem führung (ohne SREL3-Controller verbunden werden. Alternativ kann der Leser direkt über eine Versorgungsspannung angeschlossen werden. In diesem Fall ist nur ein dreiadriges Kabel (A, B, -) zum Controller notwendig.
Seite 10
4. Anschlüsse SmartRelais 3 LED Reader Leser Controller Leser Controller Alternative Beschaltung Leseranschluss SREL3-Controlleranschluss Signal A1/A2/A3 RS-485: Datenleitung A B1/B2/B3 RS-485: Datenleitung B GND. Dient zur Herstellung des gemeinsamen Masse- Bezugspotentials für die Da- tenleitungen. Beliebige Mas- severbindung zum SREL3- Controller.
Seite 11
SmartRelais 3 LED Reader 4. Anschlüsse Leseranschluss SREL3-Controlleranschluss Signal GND. Anschluss für externe Stromversorgung. Elektrisch mit Leseranschluss 3 ver- - (optional) bunden. Wird nur bei exter- ner Stromversorgung benö- tigt. WP-Version Der Leser wird in der wetterfesten WP-Variante mit einem 2 m langen, vorkonfektionierten Kabel ausgeliefert.
Seite 12
4. Anschlüsse SmartRelais 3 LED Reader Adernfarbe im Ka- SREL3-Controller- Leseranschluss Signal anschluss GND. Dient zur Her- stellung des gemein- samen Masse-Be- zugspotentials für grün die Datenleitungen. Beliebige Massever- bindung zum SREL3- Controller. GND. Anschluss der Schirmung des Ka- schwarz (nur auf Le-...
5. Einbauposition des externen SmartRelais 3 LED Reader Lesers festlegen Adernfarbe im Ka- SREL3-Controller- Leseranschluss Signal anschluss GND. Anschluss für externe Stromver- sorgung. Elektrisch - (optional) mit Leseranschluss 3 verbunden. Wird nur bei externer Strom- versorgung benötigt. 5 Einbauposition des externen Lesers festle- Die Einbauposition des externen Lesers hängt von der Art der...
6. Technische Daten SmartRelais 3 LED Reader HINWEIS Die Reichweite eines Transponders kann durch Umgebungseinflüsse reduziert werden. Starke Magnetfelder können die Reichweite verringern. Gewerke aus Aluminium können die Kommunikation zwischen Transponder und Le- ser blockieren. Die Option Nahbereichsmodus kann in der LSM Software aktiviert werden.
Seite 15
SmartRelais 3 LED Reader 6. Technische Daten IP20 Schutzklasse IP65 bei WP-Variante Vandalismusschutzrahmen erhältlich Leitungszuführung Unterputzmontage Stromversorgung : 9 V – 32 V Leistungsaufnahme: max. 3 W Schraubklemmen Verpolungsschutz: ja Der max. Strom ist abhängig von der Versorgungsspannung und der Aktivität des Lesers.
Seite 16
6. Technische Daten SmartRelais 3 LED Reader Dient als Schnittstelle zum Controller des SREL3-ADV-Systems. Anzahl Ports: 1 RS485 Länge: ≤ 150 m, abs. max. 300 m (abhängig von Firmware und Kabel) 13,56 MHz RFID Reichweite: 0 mm bis 15 mm (abhängig vom Kartenformat) ...
Seite 17
SmartRelais 3 LED Reader 6. Technische Daten Leser wird ausschließlich über Controller programmiert. Schnitt- stellen des Controllers: Schnittstellen TCP/IP Details siehe Controller. Funkemissionen 10 dBµA/m (3 m Entfer- 15,25 kHz - 72,03 kHz nung) 13,560006 MHz - 1,04 dBµA/m (3 m Entfer-...
SmartRelais 3 LED Reader 8. Konformitätserklärung 8 Konformitätserklärung Hiermit erklärt die SimonsVoss Technologies GmbH , dass der Artikel SREL3.EXT2.* folgenden Richtlinien entspricht: 2014/53/EU "Funkanlagen" 2014/30/EU "EMV" 2012/19/EU "WEEE" 2011/65/EU "RoHS" sowie der Verordnung (EG) 1907/2006 "REACH"...
Seite 20
9. Hilfe und weitere Informatio- SmartRelais 3 LED Reader Informationen Entsorgen Sie das Gerät (SREL3.EXT2.*) nicht mit dem Hausmüll, zur Entsor- sondern gemäß der europäischen Richtlinie 2012/19/EU bei einer gung kommunalen Sammelstelle für Elektro-Sonderabfälle. Führen Sie die Verpackung einer umweltgerechten ...
