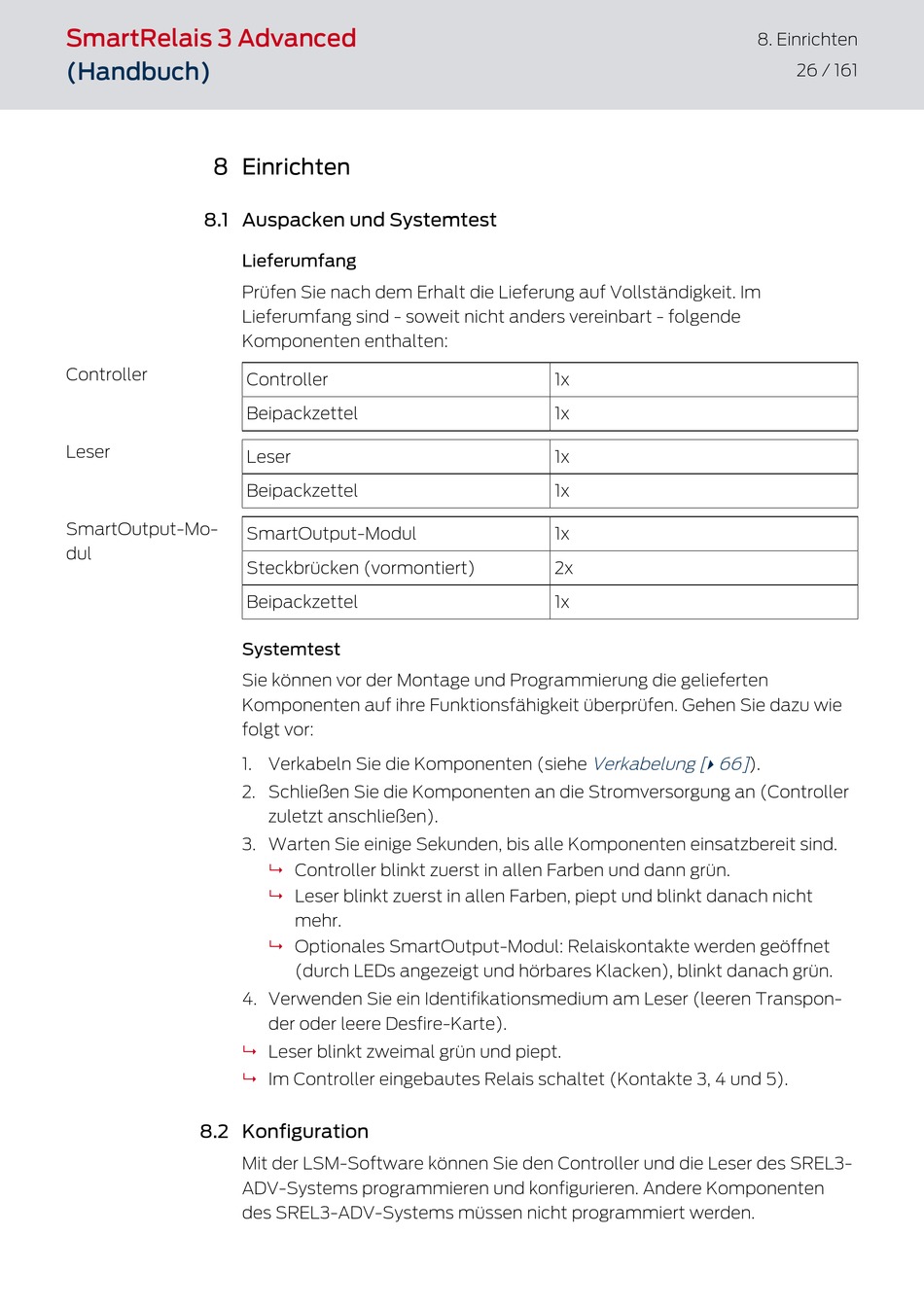

8 Einrichten

8.1 Auspacken und Systemtest

Controller
Leser
SmartOutput-Mo-
dul

8.2 Konfiguration

Lieferumfang
Prüfen Sie nach dem Erhalt die Lieferung auf Vollständigkeit. Im
Lieferumfang sind - soweit nicht anders vereinbart - folgende
Komponenten enthalten:
Controller
Beipackzettel
Leser
Beipackzettel
SmartOutput-Modul
Steckbrücken (vormontiert)
Beipackzettel
Systemtest
Sie können vor der Montage und Programmierung die gelieferten
Komponenten auf ihre Funktionsfähigkeit überprüfen. Gehen Sie dazu wie
folgt vor:
1. Verkabeln Sie die Komponenten (siehe
2. Schließen Sie die Komponenten an die Stromversorgung an (Controller
zuletzt anschließen).
3. Warten Sie einige Sekunden, bis alle Komponenten einsatzbereit sind.
Controller blinkt zuerst in allen Farben und dann grün.
9
9 Leser blinkt zuerst in allen Farben, piept und blinkt danach nicht
mehr.
9 Optionales SmartOutput-Modul: Relaiskontakte werden geöffnet
(durch LEDs angezeigt und hörbares Klacken), blinkt danach grün.
4. Verwenden Sie ein Identifikationsmedium am Leser (leeren Transpon-
der oder leere Desfire-Karte).
Leser blinkt zweimal grün und piept.
9
Im Controller eingebautes Relais schaltet (Kontakte 3, 4 und 5).
9
Mit der LSM-Software können Sie den Controller und die Leser des SREL3-
ADV-Systems programmieren und konfigurieren. Andere Komponenten
des SREL3-ADV-Systems müssen nicht programmiert werden.
1x
1x
1x
1x
1x
2x
1x
Verkabelung [ 66]
}
8. Einrichten
26 / 161
).
