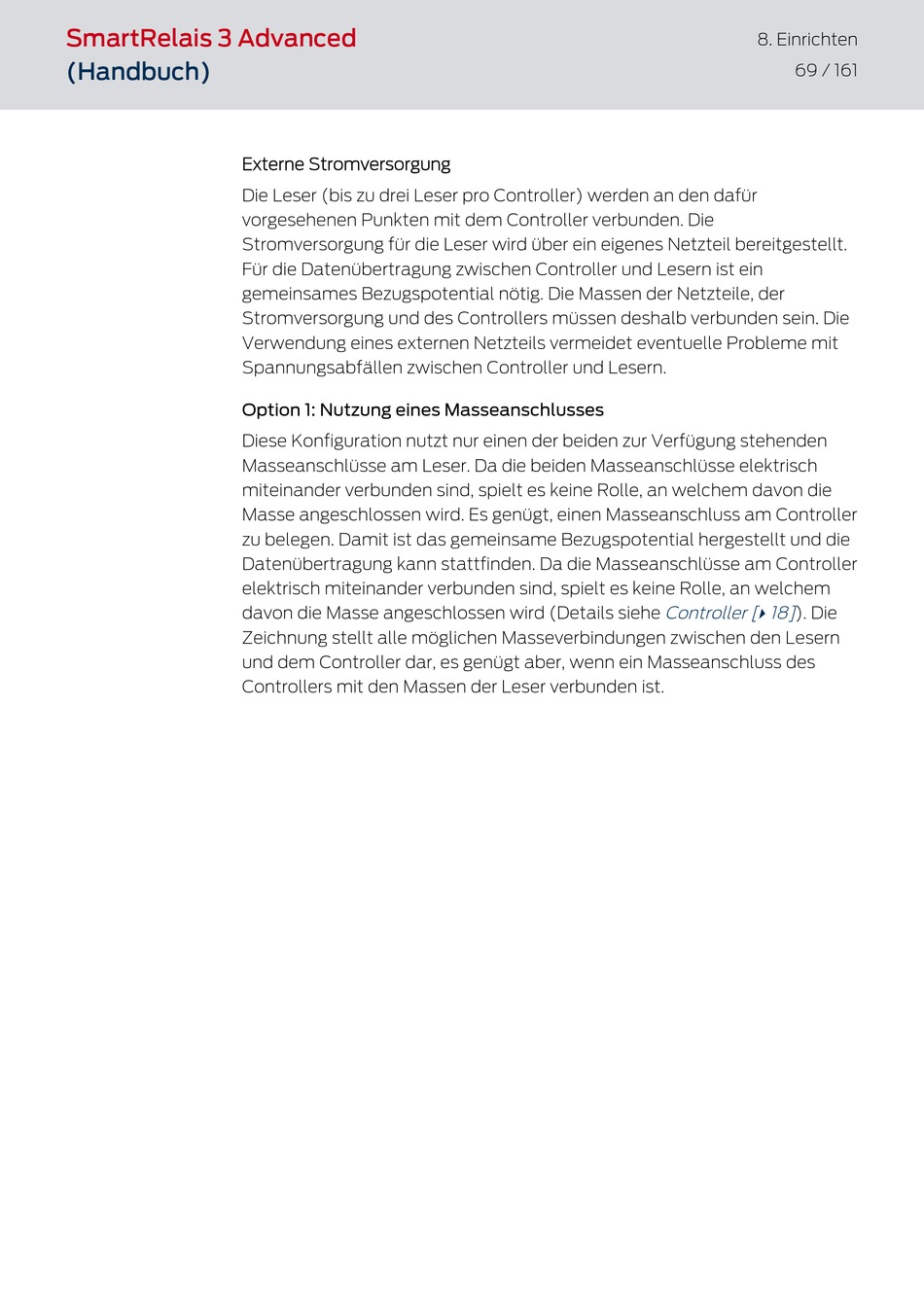

SmartRelais 3 Advanced
(Handbuch)
Externe Stromversorgung
Die Leser (bis zu drei Leser pro Controller) werden an den dafür
vorgesehenen Punkten mit dem Controller verbunden. Die
Stromversorgung für die Leser wird über ein eigenes Netzteil bereitgestellt.
Für die Datenübertragung zwischen Controller und Lesern ist ein
gemeinsames Bezugspotential nötig. Die Massen der Netzteile, der
Stromversorgung und des Controllers müssen deshalb verbunden sein. Die
Verwendung eines externen Netzteils vermeidet eventuelle Probleme mit
Spannungsabfällen zwischen Controller und Lesern.
Option 1: Nutzung eines Masseanschlusses
Diese Konfiguration nutzt nur einen der beiden zur Verfügung stehenden
Masseanschlüsse am Leser. Da die beiden Masseanschlüsse elektrisch
miteinander verbunden sind, spielt es keine Rolle, an welchem davon die
Masse angeschlossen wird. Es genügt, einen Masseanschluss am Controller
zu belegen. Damit ist das gemeinsame Bezugspotential hergestellt und die
Datenübertragung kann stattfinden. Da die Masseanschlüsse am Controller
elektrisch miteinander verbunden sind, spielt es keine Rolle, an welchem
davon die Masse angeschlossen wird (Details siehe
Zeichnung stellt alle möglichen Masseverbindungen zwischen den Lesern
und dem Controller dar, es genügt aber, wenn ein Masseanschluss des
Controllers mit den Massen der Leser verbunden ist.
8. Einrichten
69 / 161
Controller [ 18]
). Die
}
