SmartRelais 3 Advanced
(Handbuch)

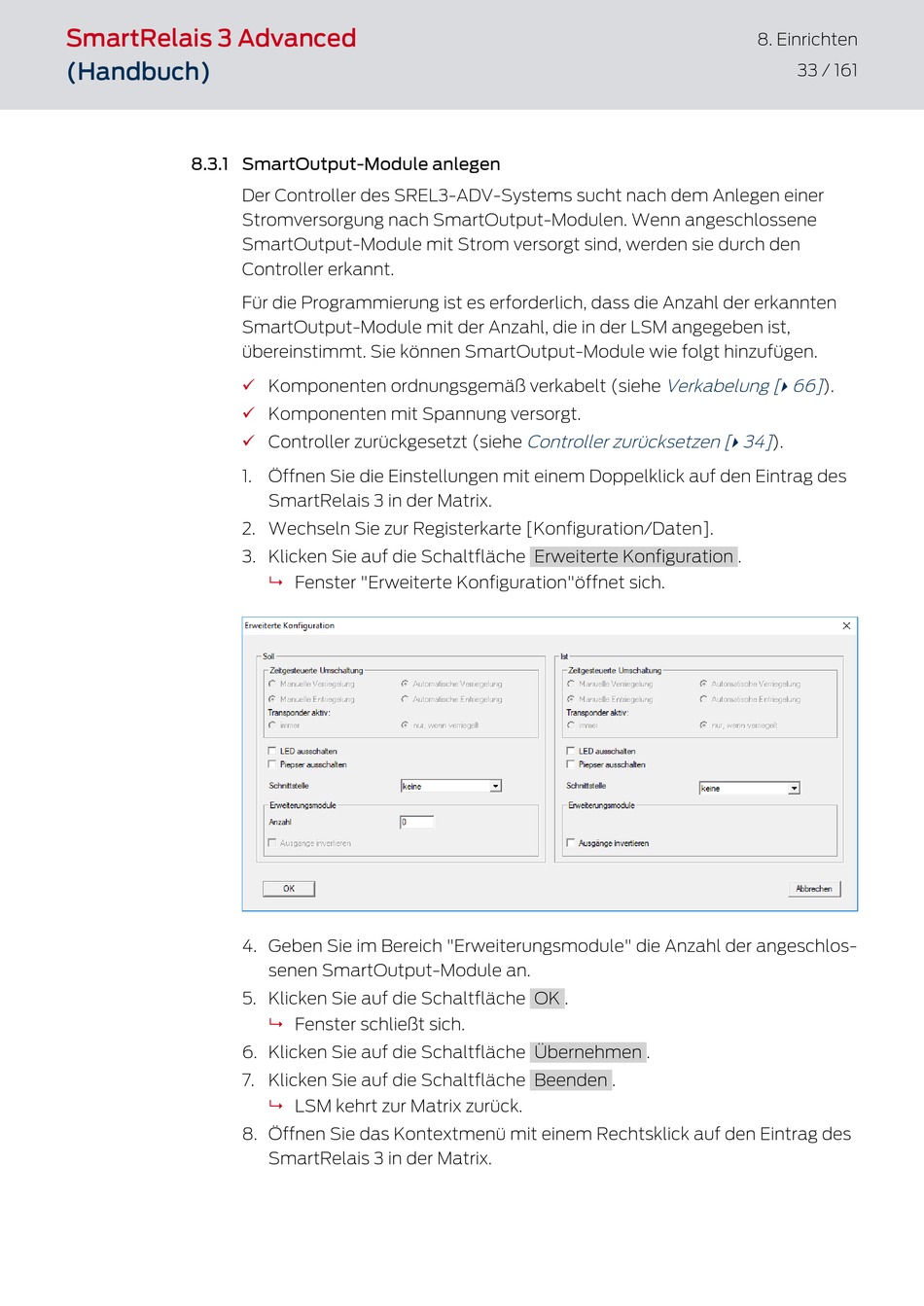

8.3.1 SmartOutput-Module anlegen

Der Controller des SREL3-ADV-Systems sucht nach dem Anlegen einer
Stromversorgung nach SmartOutput-Modulen. Wenn angeschlossene
SmartOutput-Module mit Strom versorgt sind, werden sie durch den
Controller erkannt.
Für die Programmierung ist es erforderlich, dass die Anzahl der erkannten
SmartOutput-Module mit der Anzahl, die in der LSM angegeben ist,
übereinstimmt. Sie können SmartOutput-Module wie folgt hinzufügen.
Komponenten ordnungsgemäß verkabelt (siehe
ü
ü Komponenten mit Spannung versorgt.
Controller zurückgesetzt (siehe
ü
1. Öffnen Sie die Einstellungen mit einem Doppelklick auf den Eintrag des
SmartRelais 3 in der Matrix.
2. Wechseln Sie zur Registerkarte [Konfiguration/Daten].
3. Klicken Sie auf die Schaltfläche Erweiterte Konfiguration .
Fenster "Erweiterte Konfiguration"öffnet sich.
9
4. Geben Sie im Bereich "Erweiterungsmodule" die Anzahl der angeschlos-
senen SmartOutput-Module an.
5. Klicken Sie auf die Schaltfläche OK .
9 Fenster schließt sich.
6. Klicken Sie auf die Schaltfläche Übernehmen .
7. Klicken Sie auf die Schaltfläche Beenden .
LSM kehrt zur Matrix zurück.
9
8. Öffnen Sie das Kontextmenü mit einem Rechtsklick auf den Eintrag des
SmartRelais 3 in der Matrix.
Verkabelung [
Controller zurücksetzen [
8. Einrichten
33 / 161
66] ).
}
34] ).
}
