Simons Voss Technologies SmartRelais 3 Advanced Handbuch Seite 54

SmartRelais 3 Advanced
(Handbuch)
Leitung
1
2
3
4
5
6

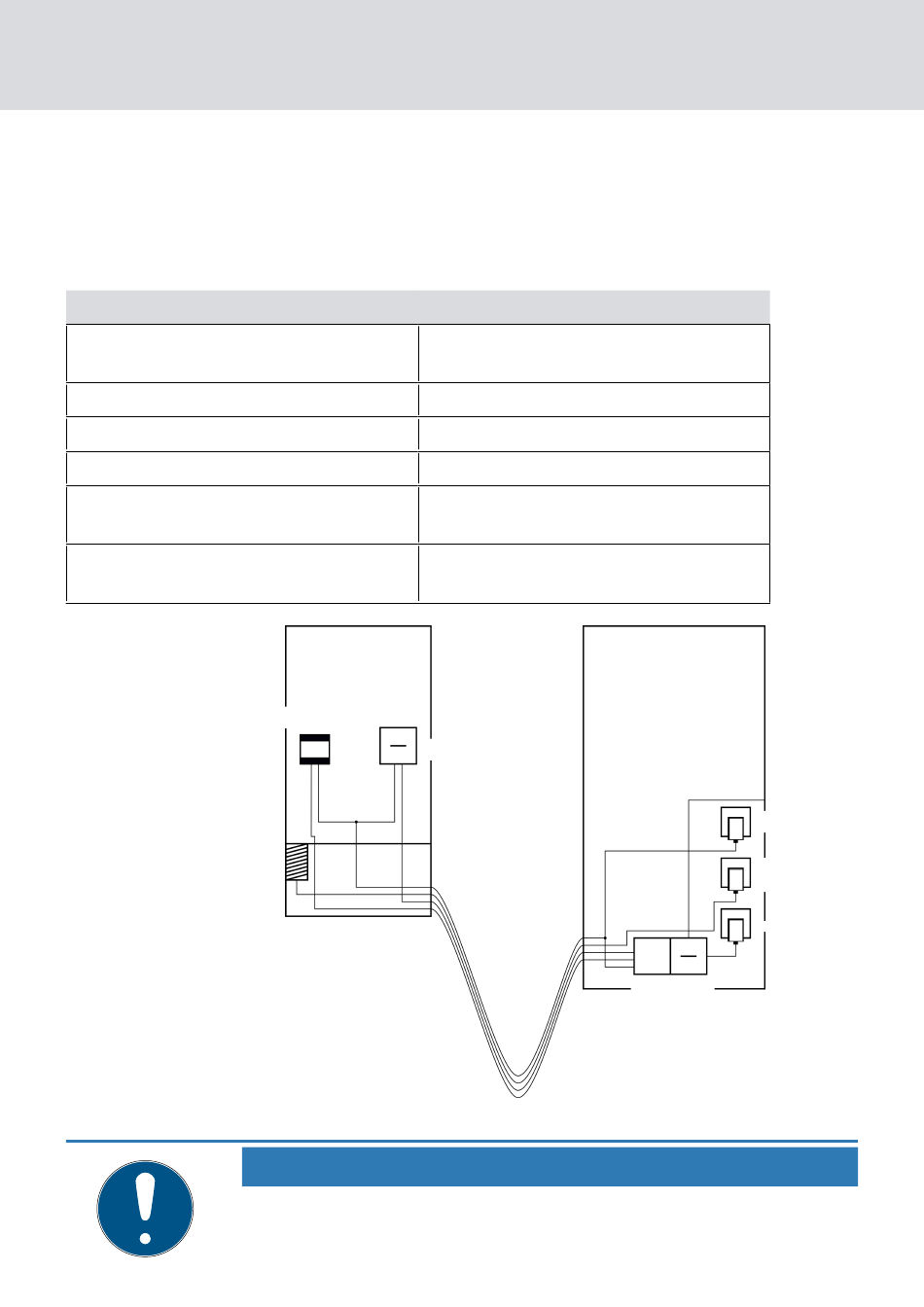

Einsatz: Leser mit SmartOutput-Modul und gemeinsamer Versorgung
Das SmartOutput-Modul erfordert eine eigene Stromversorgung. Der Leser
kann ebenfalls an diese Stromversorgung angeschlossen werden.
Zusätzlich zu bereits vorhandenen Leitungen werden in der Schleppleitung
sechs freie Leitungen benötigt.
SmartOutput-Modul
in Kabine
Aufzugs-
elektronik
HINWEIS
Verwendung
Masseverbindung zwischen Controller,
Leser und SmartOutput-Modulen
Pluspol der Stromversorgung
Controller - Leser: Datenleitung A
Controller - Leser: Datenleitung B
Controller - SmartOutput-Modul: Daten-
leitung A
Controller - SmartOutput-Modul: Daten-
leitung B
Leser im
ungeschützten Bereich
Schleppleitung
8. Einrichten
54 / 161
Ethernetverbindung zur LSM
optional PoE statt Netzteil
externes Netzteil
für SOM und Leser
Spannungs-
versorgung für
Aufzugskabine
externes Netzteil
Controller im
geschützten Bereich
