SMART RELAIS SREL, SREL.ZK, SREL.ADV
6.3

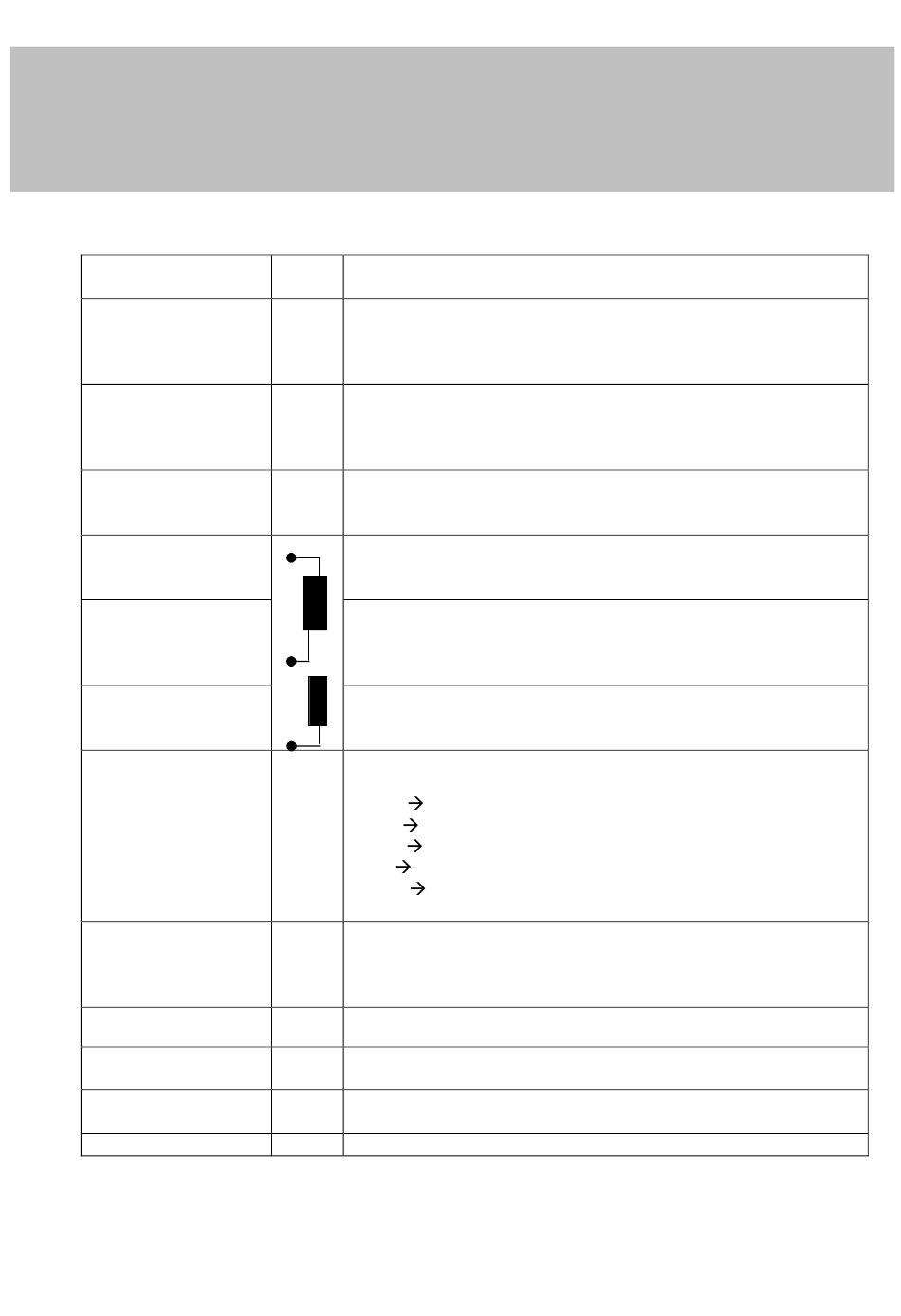

BESCHREIBUNG DER ANSCHLÜSSE SREL, SREL.ZK UND SREL
Name
Netzteil
Netzteil
Batterie
Relais NC
Relais COM
Relais NO
Externe Antenne
Brown
White
Green
Grey
Yellow
RS-485COM
RS-485A
RS-485B
+ Vaux
LED / Buzzer / Input
1 / CLS
Seriell 1 / Input 2
Seriell 2
Symbol
Beschreibung
+ / ~
Wahlweise Pluspol bei Anschluss einer Gleichspannung
(5 bis 24 VDC) oder einer der beiden Wechselspannungsan-
schlüsse (12 VAC)
Wahlweise Minuspol bei Anschluss einer Gleichspannung
- / ~
(5 bis 24 VDC) oder der zweite Wechselspannungsanschluss
(12 VAC)
Steckeranschluss für eine Batterie (bei Betrieb ohne Netzteil)
Bestellcode der Batterie incl. Stecker SREL.BAT
Normally Closed Kontakt des Wechsler Relais. Dieser Kontakt
ist im nicht geschalteten Fall geschlossen gegen Relais COM
Common Kontakt des Wechsler Relais. Dieser Kontakt wird
entweder gegen Relais NC verdrahtet (Öffner) oder gegen
Relais NO (Schließer)
Normally Open Kontakt des Wechsler Relais. Dieser Kontakt
ist im geschalteten Fall geschlossen gegen Relais COM
Anschluss für die farbigen Kabel einer ausgelagerten
Antenne (Bestellcode SREL.AV)
BN
Brown
Braun
WH
White
Weiß
GN
Green
Grün
GY
Grey
Grau
YL
Yellow
Gelb
C
Busanschluss für externe Module
A
B
+V
Typ. 3,0 - 5,0V +/- 0,5V für externe LED oder Buzzer max. 10mA
F3
Multifunktionsanschluss
F2
Multifunktionsanschluss
F1
Multifunktionsanschluss
10
