Kontrollpanel

Das Kontrollpanel kann aus dem Basisgerät herausgenommen und z. B. an der Wand
aufgehängt werden. Das Verbindungskabel hat eine Gesamtlänge von 1 Meter.

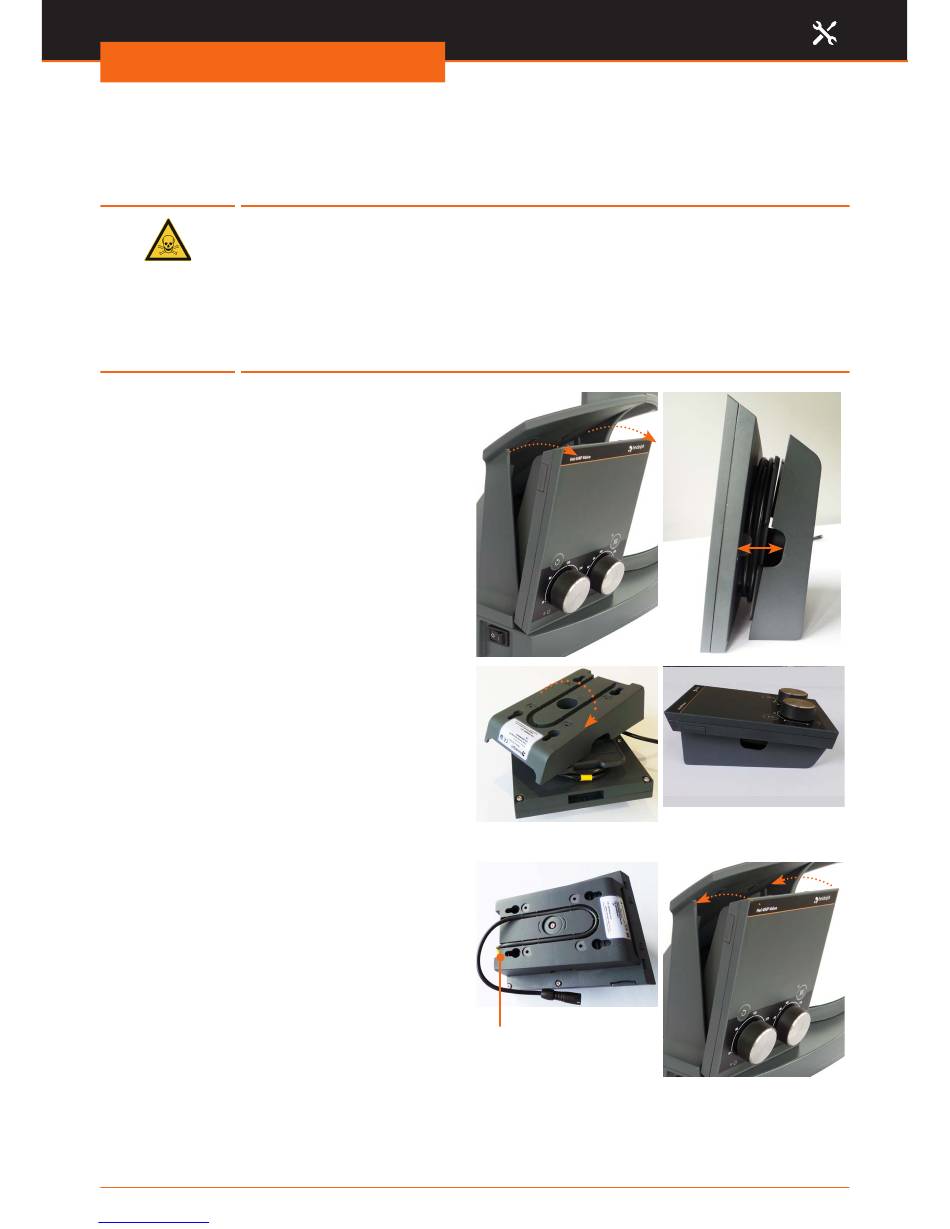

Kabelabwicklung öffnen
➜ Greifen Sie das Kontrollpanel an der
linken oberen Ecke und kippen Sie es
nach vorn.
➜ Vermeiden Sie dabei Druck auf das
LCD-Display.
✓ Die Kabelaufwicklung ist von einer
Schale umgeben.
➜ Ziehen Sie die Schale von der
Kabelabwicklung herunter.
➜ Wickeln Sie das Kabel auf die
gewünschte Länge ab oder auf.
Kontrollpanel positionieren
➜ Drehen Sie gegebenenfalls die
Kabelabdeckung um 180°.
➜ Drücken Sie Kabelabdeckung und
Kontrollpanel zusammen, bis sie
hörbar einrasten.
➜ Legen Sie das Kontrollpanel auf einer
sauberen stabilen Unterlage ab oder
befestigen Sie es an der Wand.
Kontrollpanel in Konsole einsetzen
➜ Drehen Sie die Kabelabdeckung in
die Ursprungs-Position zurück mit der
breiteren Seite nach unten.
➜ Wickeln Sie das Kabel bis zur gelben
Kabel-Markierung auf.
➜ Drücken Sie Kabelabdeckung und
Kontrollpanel zusammen.
➜ Stecken Sie gegebenenfalls den Anschlussstecker mit der weißen Markierung nach
oben in der Konsole ein.
➜ Stellen Sie das Kontrollpanel mit einer ca. 30° Neigung nach vorne in die Konsole.
➜ Drücken Sie das Kontrollpanel oben in die Konsole, bis es hörbar einrastet.
Downloaded from www.Manualslib.com
Montage
Warnung:
Vergiftungsgefahr!
Wenn Sie das Gerät unter einer Abzugshaube betreiben und während
eines laufenden Prozesses das Bedienfeld erreichen müssen, können Sie
beim Öffnen der Abzugshaube Ihre Gesundheit gefährden.
Entnehmen Sie das Kontrollpanel und positionieren Sie es außerhalb der
Abzugshaube.
manuals search engine
Gelbe
Kabelmarkierung
