SmartLogger3000
Benutzerhandbuch

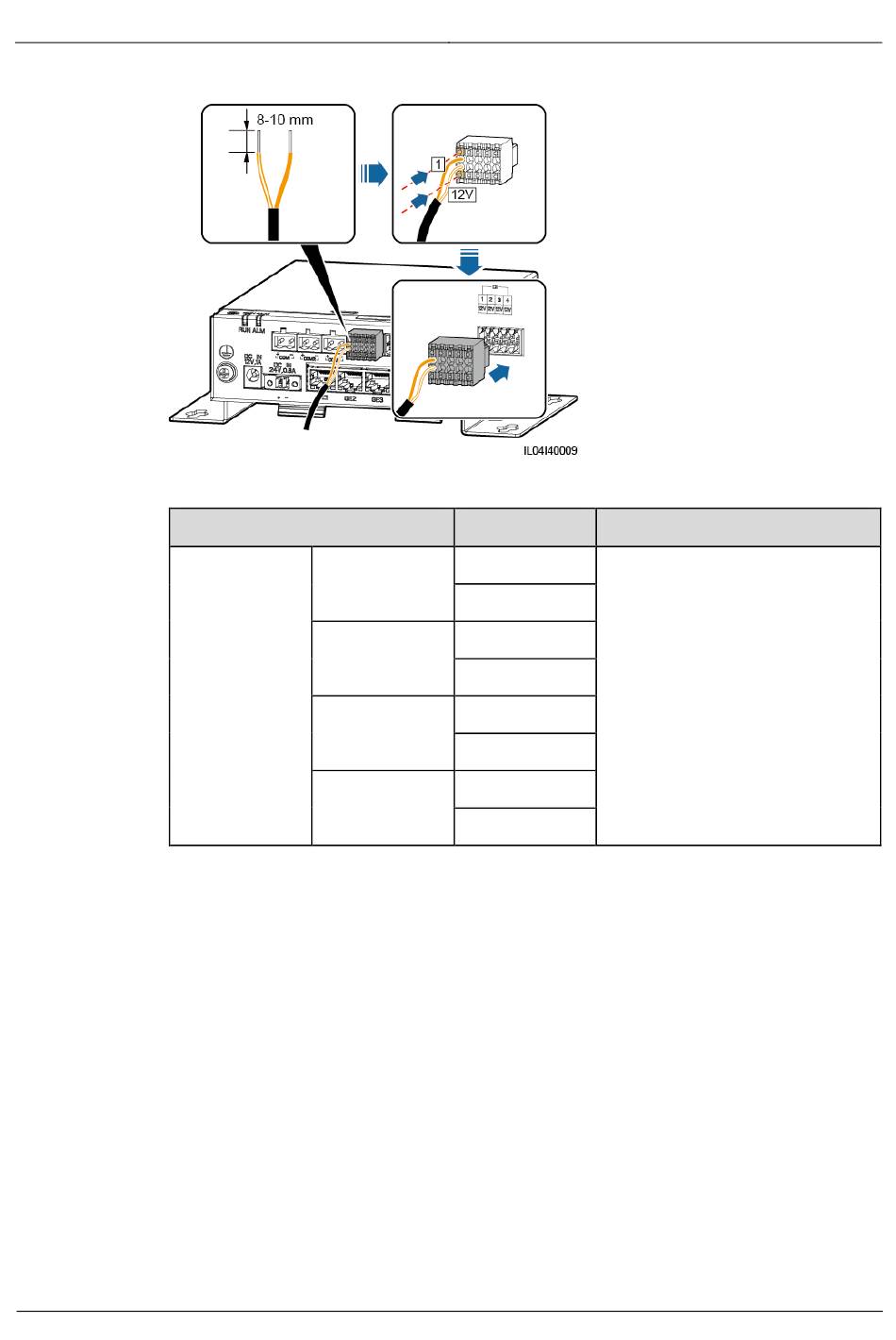

Abbildung 4-19 Anschließ en des DI-Signalkabels
Anschluss
DI
----Ende
4.2.7 Anschließen des Ausgangsstromkabels
Kontext
Bei einer Einspeisebegrenzung oder bei akustischen und visuellen Alarmszenarien kann das
SmartModule das Zwischenrelais ü ber den 12-V-Stromausgang ansteuern. Es wird empfohlen,
bei der Lä nge der Verbindung 10 m nicht zu ü bersteigen.
Vorgehensweise
Schritt 1 Verbinden Sie das Ausgangsstromkabel.
Ausgabe 04 (2020-03-11)
DI1
DI2
DI3
DI4
Copyright © Huawei Technologies Co., Ltd.
Aufdruck Beschreibung
1 Anschluss von vier passiven
potenzialfreien Kontaktsignalen
12V
mö glich.
2
12V
3
12V
4
12V
4 Kabelanschlü sse
