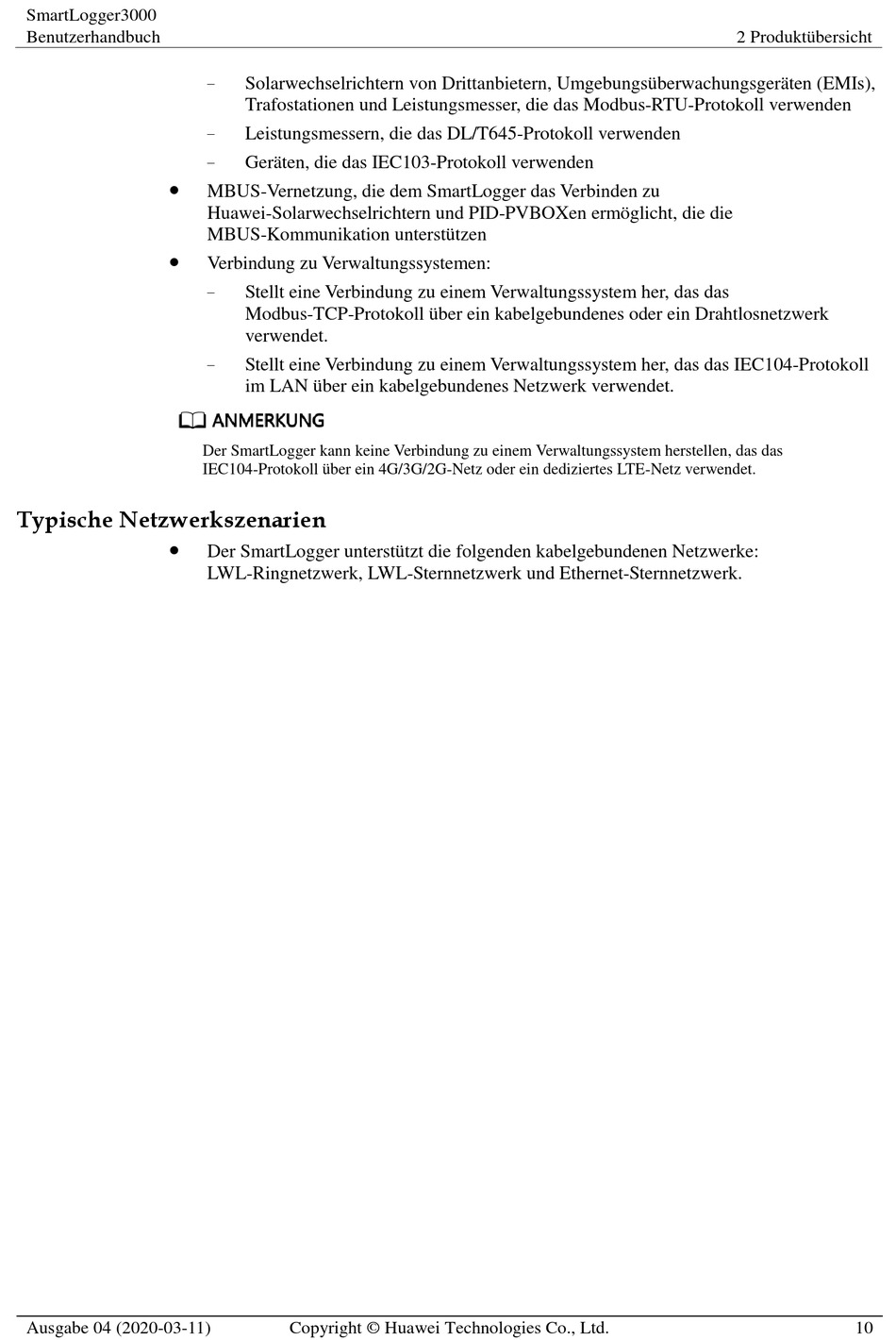

Huawei SmartLogger3000 Benutzerhandbuch Seite 18

SmartLogger3000
Benutzerhandbuch


Typische Netzwerkszenarien

Ausgabe 04 (2020-03-11)
Solarwechselrichtern von Drittanbietern, Umgebungsü berwachungsgerä ten (EMIs),
−
Trafostationen und Leistungsmesser, die das Modbus-RTU-Protokoll verwenden
− Leistungsmessern, die das DL/T645-Protokoll verwenden
− Gerä ten, die das IEC103-Protokoll verwenden
MBUS-Vernetzung, die dem SmartLogger das Verbinden zu
Huawei-Solarwechselrichtern und PID-PVBOXen ermö glicht, die die
MBUS-Kommunikation unterstü tzen
Verbindung zu Verwaltungssystemen:
− Stellt eine Verbindung zu einem Verwaltungssystem her, das das
Modbus-TCP-Protokoll ü ber ein kabelgebundenes oder ein Drahtlosnetzwerk
verwendet.
Stellt eine Verbindung zu einem Verwaltungssystem her, das das IEC104-Protokoll
−
im LAN ü ber ein kabelgebundenes Netzwerk verwendet.
Der SmartLogger kann keine Verbindung zu einem Verwaltungssystem herstellen, das das
IEC104-Protokoll ü ber ein 4G/3G/2G-Netz oder ein dediziertes LTE-Netz verwendet.
Der SmartLogger unterstü tzt die folgenden kabelgebundenen Netzwerke:
LWL-Ringnetzwerk, LWL-Sternnetzwerk und Ethernet-Sternnetzwerk.
Copyright © Huawei Technologies Co., Ltd.
2 Produktü bersicht
10
