SmartLogger3000
Benutzerhandbuch





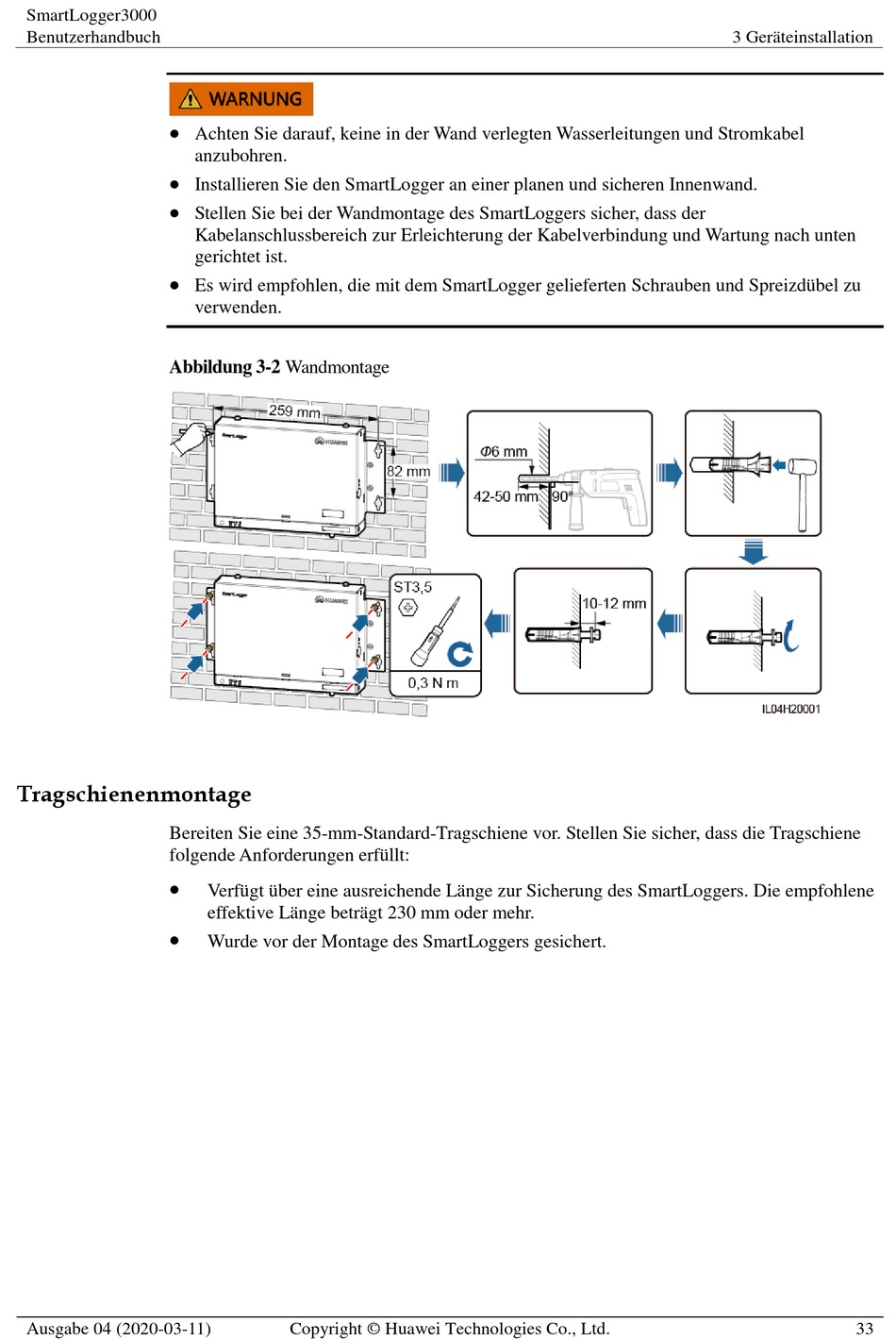

Abbildung 3-2 Wandmontage
Tragschienenmontage
Bereiten Sie eine 35-mm-Standard-Tragschiene vor. Stellen Sie sicher, dass die Tragschiene
folgende Anforderungen erfü llt:


Ausgabe 04 (2020-03-11)
Achten Sie darauf, keine in der Wand verlegten Wasserleitungen und Stromkabel
anzubohren.
Installieren Sie den SmartLogger an einer planen und sicheren Innenwand.
Stellen Sie bei der Wandmontage des SmartLoggers sicher, dass der
Kabelanschlussbereich zur Erleichterung der Kabelverbindung und Wartung nach unten
gerichtet ist.
Es wird empfohlen, die mit dem SmartLogger gelieferten Schrauben und Spreizdü bel zu
verwenden.
Verfü gt ü ber eine ausreichende Lä nge zur Sicherung des SmartLoggers. Die empfohlene
effektive Lä nge beträ gt 230 mm oder mehr.
Wurde vor der Montage des SmartLoggers gesichert.
Copyright © Huawei Technologies Co., Ltd.
3 Gerä teinstallation
33
