SmartLogger3000
Benutzerhandbuch

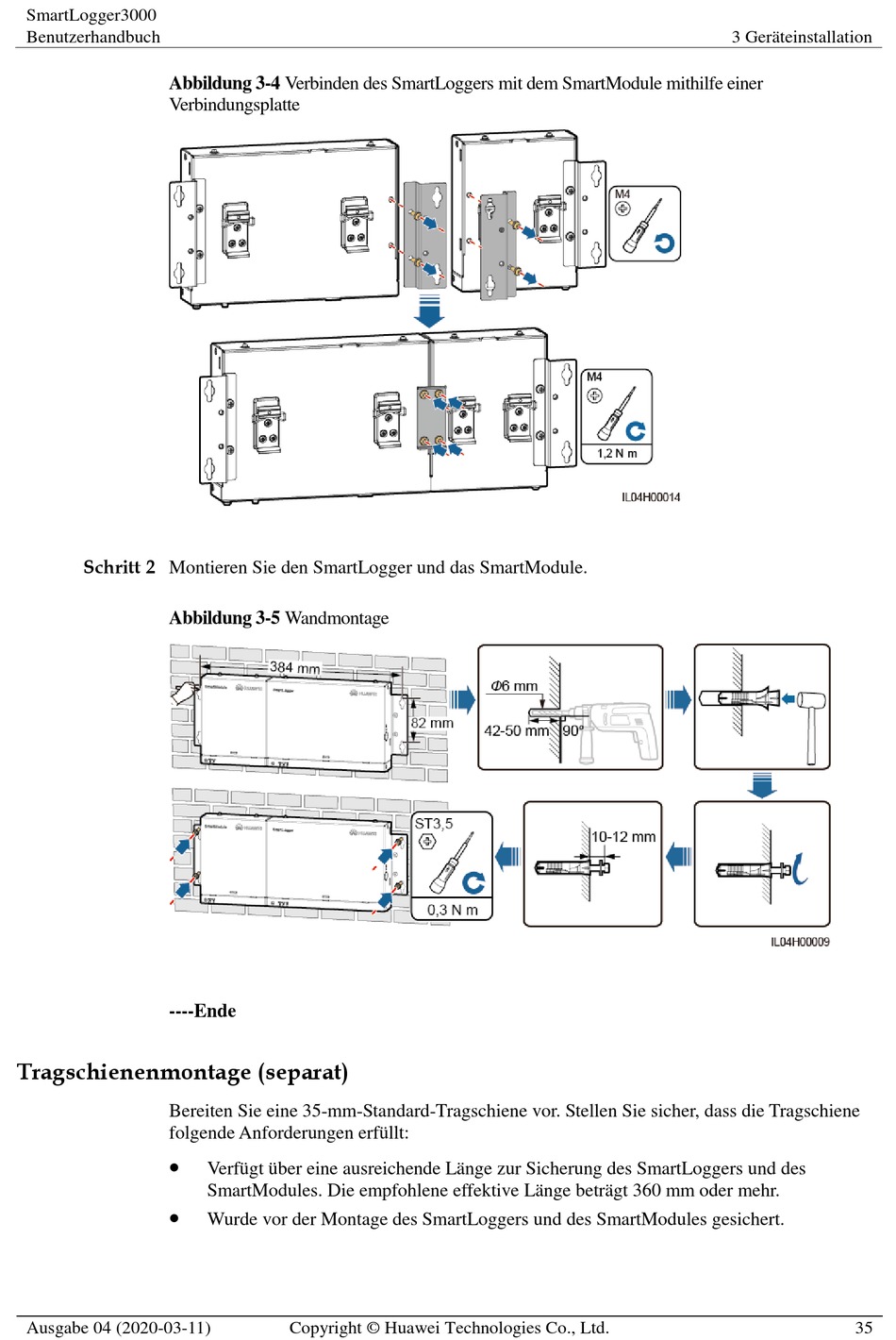

Abbildung 3-4 Verbinden des SmartLoggers mit dem SmartModule mithilfe einer
Verbindungsplatte
Schritt 2 Montieren Sie den SmartLogger und das SmartModule.
Abbildung 3-5 Wandmontage
----Ende
Tragschienenmontage (separat)
Bereiten Sie eine 35-mm-Standard-Tragschiene vor. Stellen Sie sicher, dass die Tragschiene
folgende Anforderungen erfü llt:


Ausgabe 04 (2020-03-11)
Verfü gt ü ber eine ausreichende Lä nge zur Sicherung des SmartLoggers und des
SmartModules. Die empfohlene effektive Lä nge beträ gt 360 mm oder mehr.
Wurde vor der Montage des SmartLoggers und des SmartModules gesichert.
Copyright © Huawei Technologies Co., Ltd.
3 Gerä teinstallation
35
