Com-Anschluss; Netzanschlüsse - Huawei SmartLogger3000 Benutzerhandbuch

SmartLogger3000
Benutzerhandbuch
Beschreibung
des Gerä ts
Netzanschlüsse

Beschreibung
des Gerä ts

Wä hlen Sie ein Zwischenrelais mit einer Freilaufdiode in der Spule aus. Anderenfalls kann
das Gerä t beschä digt werden.
Beschreibung
des Gerä ts
Ausgabe 04 (2020-03-11)

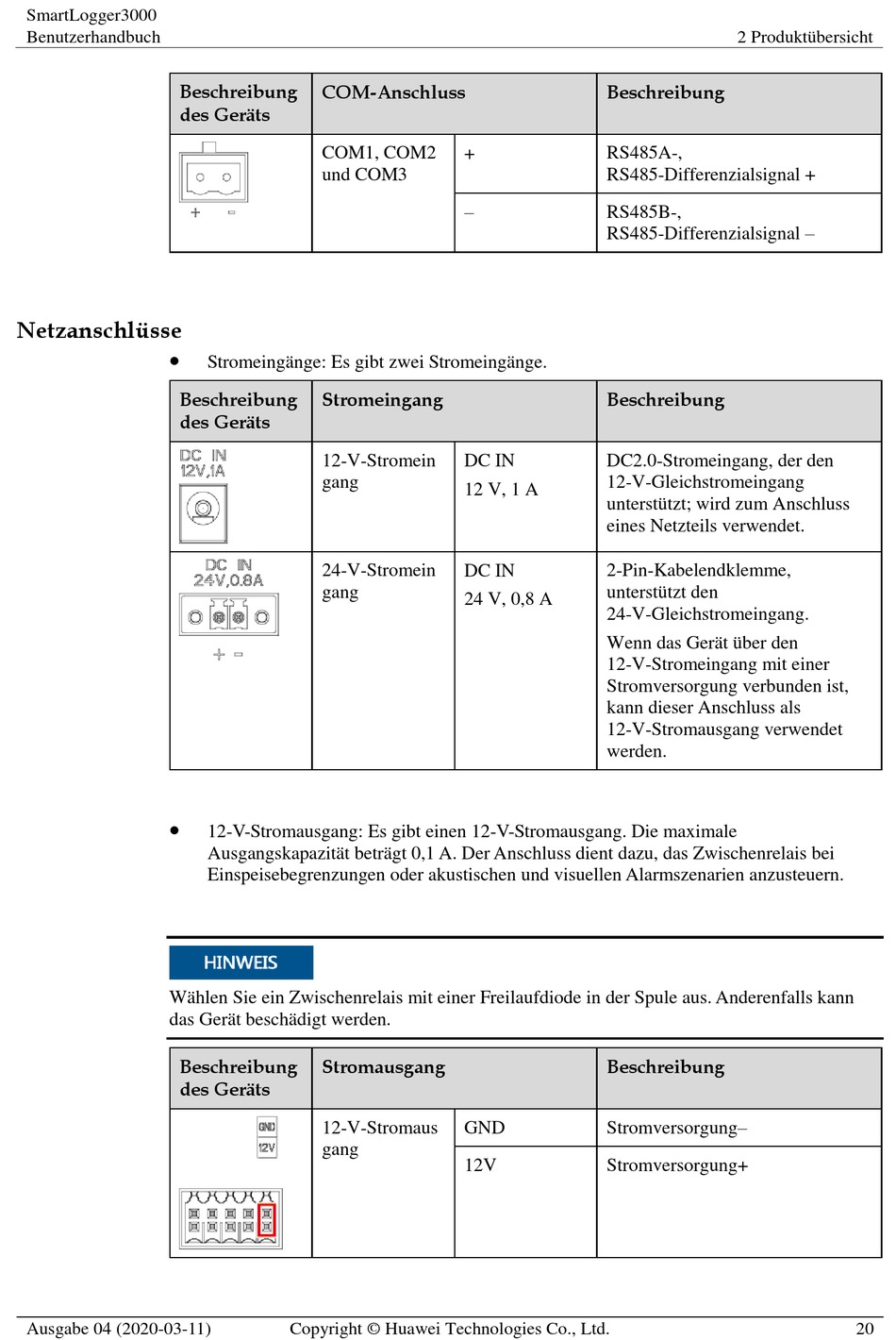

COM-Anschluss

COM1, COM2
und COM3
Stromeingä nge: Es gibt zwei Stromeingä nge.
Stromeingang
12-V-Stromein
gang
24-V-Stromein
gang
12-V-Stromausgang: Es gibt einen 12-V-Stromausgang. Die maximale
Ausgangskapazitä t beträ gt 0,1 A. Der Anschluss dient dazu, das Zwischenrelais bei
Einspeisebegrenzungen oder akustischen und visuellen Alarmszenarien anzusteuern.
Stromausgang
12-V-Stromaus
gang
Copyright © Huawei Technologies Co., Ltd.
Beschreibung
+ RS485A-,
RS485-Differenzialsignal +
–
RS485B-,
RS485-Differenzialsignal –
Beschreibung
DC IN DC2.0-Stromeingang, der den
12-V-Gleichstromeingang
12 V, 1 A
unterstü tzt; wird zum Anschluss
eines Netzteils verwendet.
DC IN 2-Pin-Kabelendklemme,
unterstü tzt den
24 V, 0,8 A
24-V-Gleichstromeingang.
Wenn das Gerä t ü ber den
12-V-Stromeingang mit einer
Stromversorgung verbunden ist,
kann dieser Anschluss als
12-V-Stromausgang verwendet
werden.
Beschreibung
GND Stromversorgung–
12V Stromversorgung+
2 Produktü bersicht
20
