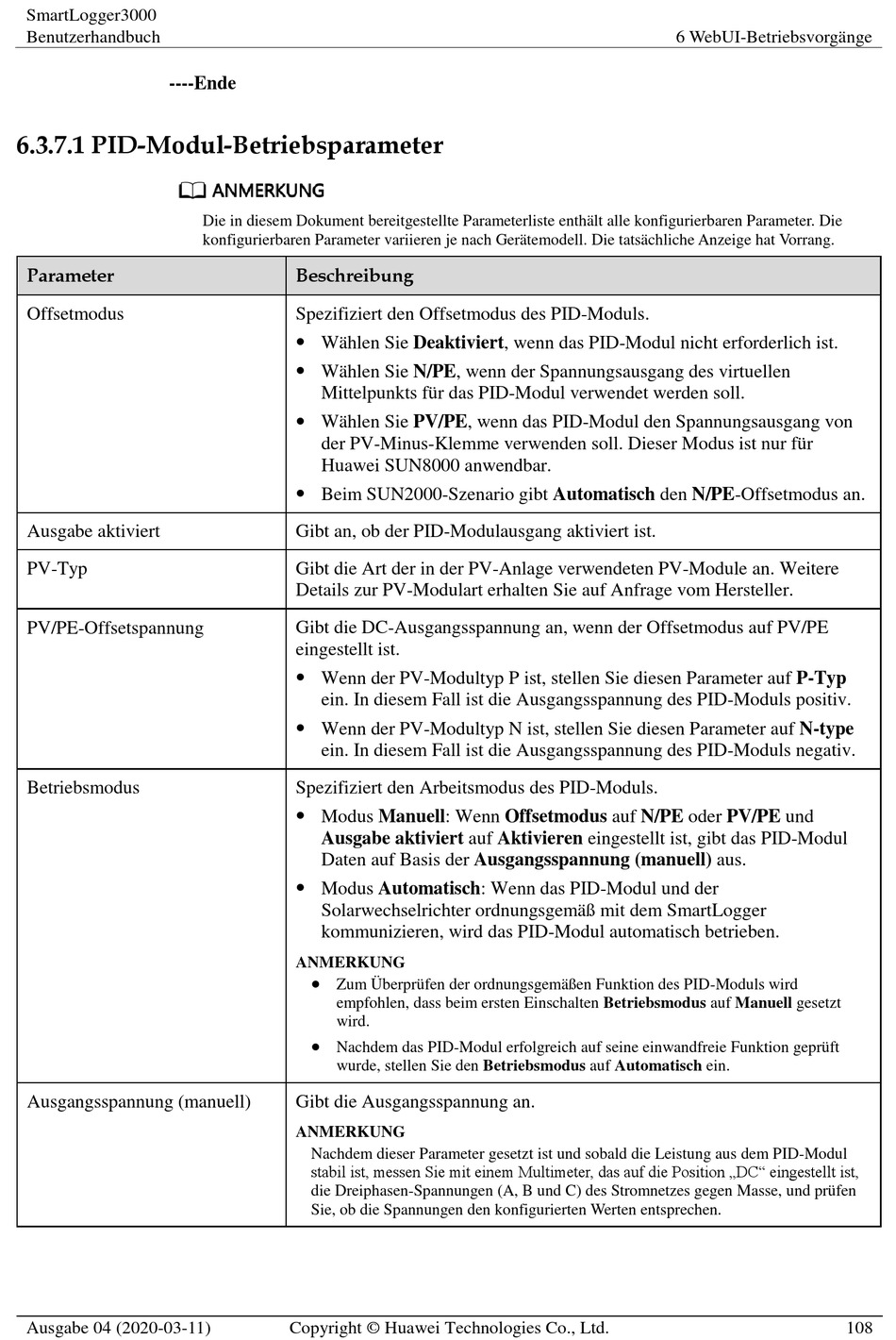

6.3.7.1 PID-Modul-Betriebsparameter

Parameter
Offsetmodus
Ausgabe aktiviert
PV-Typ
PV/PE-Offsetspannung
Betriebsmodus
Ausgangsspannung (manuell)
Ausgabe 04 (2020-03-11)
Die in diesem Dokument bereitgestellte Parameterliste enthä lt alle konfigurierbaren Parameter. Die
konfigurierbaren Parameter variieren je nach Gerä temodell. Die tatsä chliche Anzeige hat Vorrang.
Beschreibung
Spezifiziert den Offsetmodus des PID-Moduls.
 Wä hlen Sie Deaktiviert, wenn das PID-Modul nicht erforderlich ist.

Wä hlen Sie N/PE, wenn der Spannungsausgang des virtuellen
Mittelpunkts fü r das PID-Modul verwendet werden soll.
 Wä hlen Sie PV/PE, wenn das PID-Modul den Spannungsausgang von
der PV-Minus-Klemme verwenden soll. Dieser Modus ist nur fü r
Huawei SUN8000 anwendbar.

Beim SUN2000-Szenario gibt Automatisch den N/PE-Offsetmodus an.
Gibt an, ob der PID-Modulausgang aktiviert ist.
Gibt die Art der in der PV-Anlage verwendeten PV-Module an. Weitere
Details zur PV-Modulart erhalten Sie auf Anfrage vom Hersteller.
Gibt die DC-Ausgangsspannung an, wenn der Offsetmodus auf PV/PE
eingestellt ist.
 Wenn der PV-Modultyp P ist, stellen Sie diesen Parameter auf P-Typ
ein. In diesem Fall ist die Ausgangsspannung des PID-Moduls positiv.
 Wenn der PV-Modultyp N ist, stellen Sie diesen Parameter auf N-type
ein. In diesem Fall ist die Ausgangsspannung des PID-Moduls negativ.
Spezifiziert den Arbeitsmodus des PID-Moduls.
 Modus Manuell: Wenn Offsetmodus auf N/PE oder PV/PE und
Ausgabe aktiviert auf Aktivieren eingestellt ist, gibt das PID-Modul
Daten auf Basis der Ausgangsspannung (manuell) aus.

Modus Automatisch: Wenn das PID-Modul und der
Solarwechselrichter ordnungsgemä ß mit dem SmartLogger
kommunizieren, wird das PID-Modul automatisch betrieben.
ANMERKUNG
 Zum Überprü fen der ordnungsgemä ß en Funktion des PID-Moduls wird
empfohlen, dass beim ersten Einschalten Betriebsmodus auf Manuell gesetzt
wird.
 Nachdem das PID-Modul erfolgreich auf seine einwandfreie Funktion geprü ft
wurde, stellen Sie den Betriebsmodus auf Automatisch ein.
Gibt die Ausgangsspannung an.
ANMERKUNG
Nachdem dieser Parameter gesetzt ist und sobald die Leistung aus dem PID-Modul
stabil ist, messen Sie mit einem Multimeter, das auf die Position „DC" eingestellt ist,
die Dreiphasen-Spannungen (A, B und C) des Stromnetzes gegen Masse, und prü fen
Sie, ob die Spannungen den konfigurierten Werten entsprechen.
