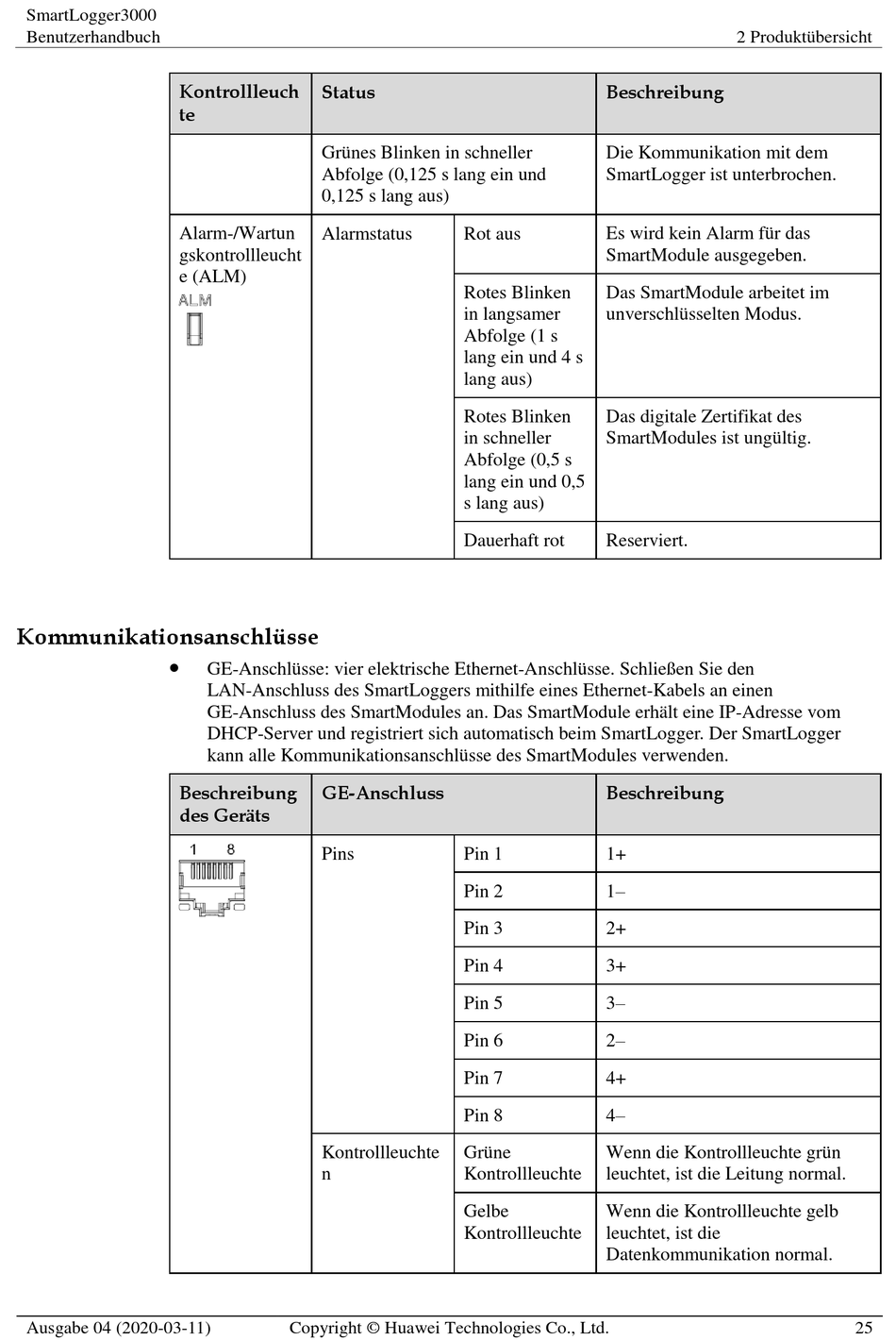

SmartLogger3000
Benutzerhandbuch
Kontrollleuch
te
Alarm-/Wartun
gskontrollleucht
e (ALM)
Kommunikationsanschlüsse

Beschreibung
des Gerä ts
Ausgabe 04 (2020-03-11)
Status
Grü nes Blinken in schneller
Abfolge (0,125 s lang ein und
0,125 s lang aus)
Alarmstatus
GE-Anschlü sse: vier elektrische Ethernet-Anschlü sse. Schließ en Sie den
LAN-Anschluss des SmartLoggers mithilfe eines Ethernet-Kabels an einen
GE-Anschluss des SmartModules an. Das SmartModule erhä lt eine IP-Adresse vom
DHCP-Server und registriert sich automatisch beim SmartLogger. Der SmartLogger
kann alle Kommunikationsanschlü sse des SmartModules verwenden.
GE-Anschluss
Pins
Kontrollleuchte
n
Copyright © Huawei Technologies Co., Ltd.
Beschreibung
Die Kommunikation mit dem
SmartLogger ist unterbrochen.
Rot aus Es wird kein Alarm fü r das
SmartModule ausgegeben.
Rotes Blinken Das SmartModule arbeitet im
in langsamer unverschlü sselten Modus.
Abfolge (1 s
lang ein und 4 s
lang aus)
Rotes Blinken Das digitale Zertifikat des
in schneller SmartModules ist ungü ltig.
Abfolge (0,5 s
lang ein und 0,5
s lang aus)
Dauerhaft rot Reserviert.
Beschreibung
Pin 1 1+
Pin 2 1–
Pin 3 2+
Pin 4 3+
Pin 5 3–
Pin 6 2–
Pin 7 4+
Pin 8 4–
Grü ne Wenn die Kontrollleuchte grü n
Kontrollleuchte leuchtet, ist die Leitung normal.
Gelbe Wenn die Kontrollleuchte gelb
Kontrollleuchte leuchtet, ist die
Datenkommunikation normal.
2 Produktü bersicht
