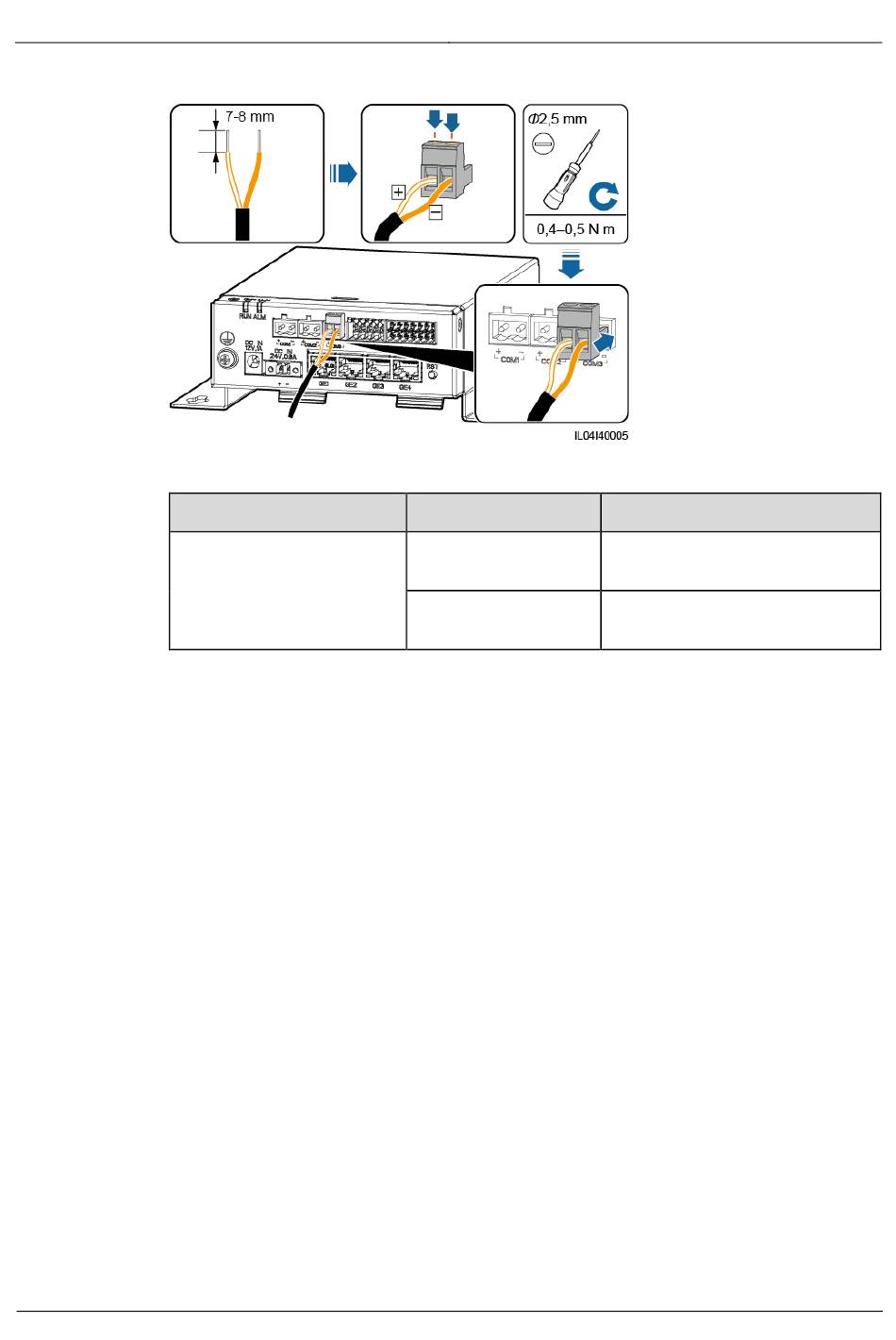

Abbildung 4-17 Anschließ en eines RS485-Kommunikationskabels
Anschluss
COM1, COM2 und COM3
Schritt 2 Wenn Gerä te kaskadiert werden mü ssen, kaskadieren Sie zuerst die Gerä te und verbinden Sie
sie dann mit dem SmartModule.
Ausgabe 04 (2020-03-11)
Aufdruck
+
–
Copyright © Huawei Technologies Co., Ltd.
4 Kabelanschlü sse

Beschreibung

RS485A-,
RS485-Differenzialsignal +
RS485B-,
RS485-Differenzialsignal –
