4.1.5 Anschließen eines DI-Signalkabels
Kontext
Der SmartLogger kann DI-Signale, wie z. B. Remote-Befehle zur Stromnetzplanung und
Alarme, ü ber DI-Anschlü sse empfangen. Er kann nur passive potenzialfreie Kontaktsignale
empfangen. Es wird empfohlen, bei der Lä nge der Signalü bertragungsverbindung 10 m nicht
zu ü bersteigen.
Vorgehensweise
Schritt 1 Schließ en Sie das DI-Signalkabel an.

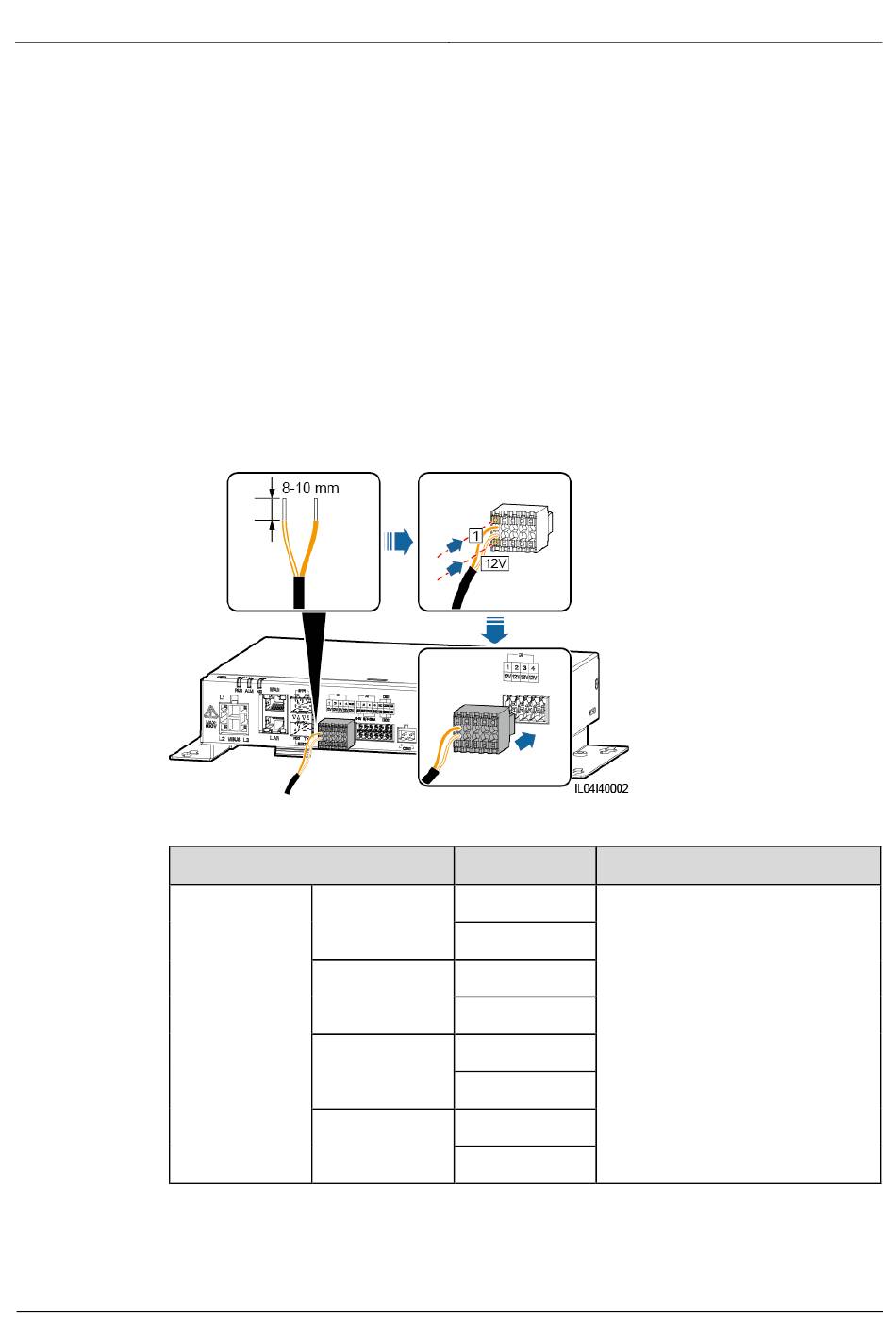

Abbildung 4-6 Anschließ en eines DI-Signalkabels
Anschluss
DI
----Ende
Ausgabe 04 (2020-03-11)
DI1
DI2
DI3
DI4
Copyright © Huawei Technologies Co., Ltd.
Aufdruck Beschreibung
1 Anschluss von vier passiven
potenzialfreien Kontaktsignalen
12V
mö glich.
2
12V
3
12V
4
12V
