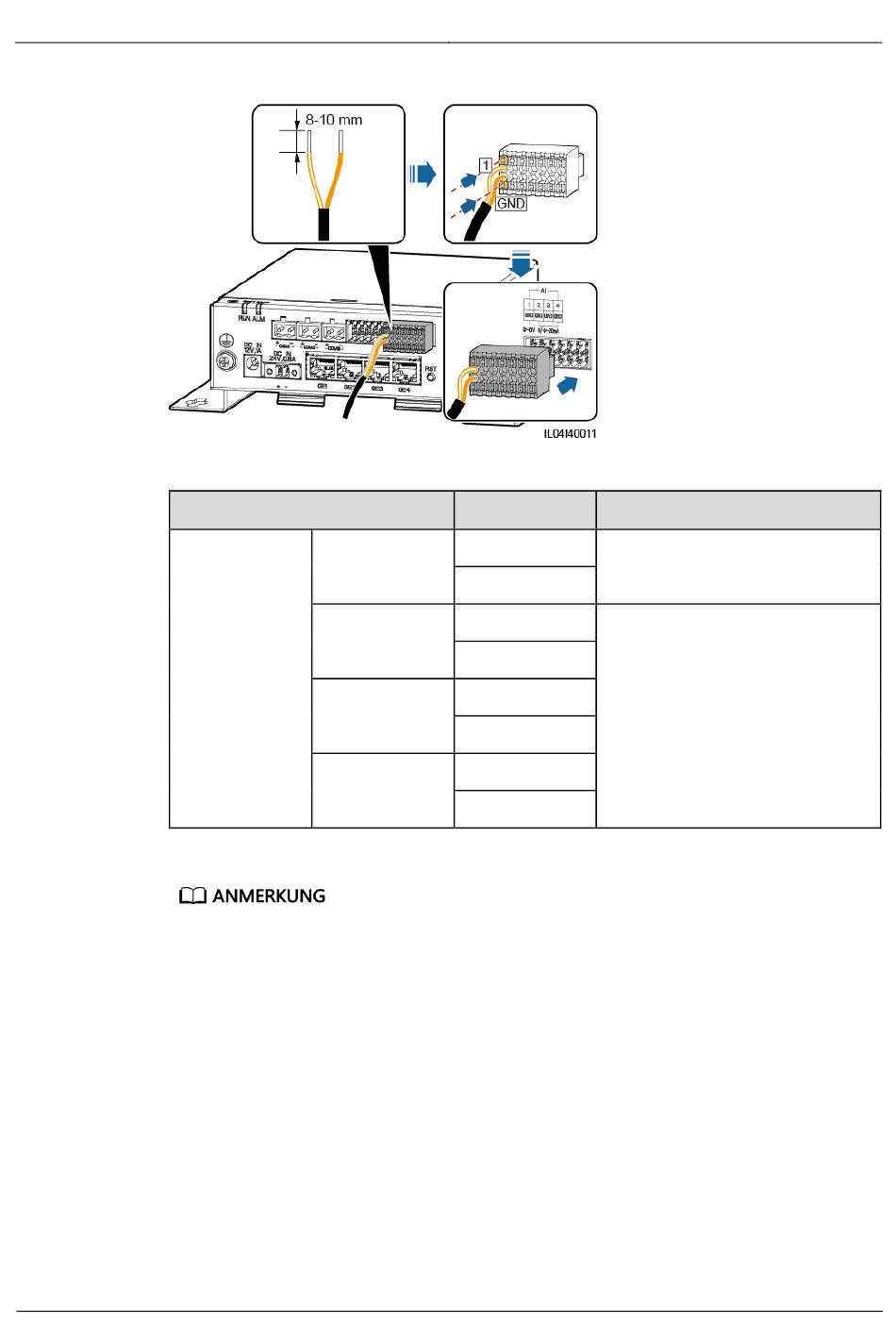

Abbildung 4-21 Anschließ en des AI-Signalkabels
Anschluss
AI
----Ende
4.2.9 Anschließen des PT-Signalkabels
Kontext
Das SmartModule besitzt zwei PT-Anschlü sse, mit denen eine Verbindung zu Dreileiter- oder
Zweileiter-PT100/PT1000-Temperatursensoren hergestellt werden kann.
Wenn ein PT-Anschluss mit einem Zweileiter-PT100/PT1000 verbunden werden muss,
verwenden Sie ein Kurzschlusskabel, um GND und – des Anschlusses kurzzuschließ en.
Ausgabe 04 (2020-03-11)
AI1
AI2
AI3
AI4
Die AI-Anschlü sse 1, 2, 3 und 4 sind fü r AI+ Signale und der GND-Anschluss ist fü r AI– Signale.
Copyright © Huawei Technologies Co., Ltd.
Aufdruck Beschreibung
1 Unterstü tzt 0–10 V
Eingangsspannung.
GND
2 Unterstü tzt 0–20 mA oder 4–20
mA Eingangsstrom.
GND
3
GND
4
GND
4 Kabelanschlü sse
60
