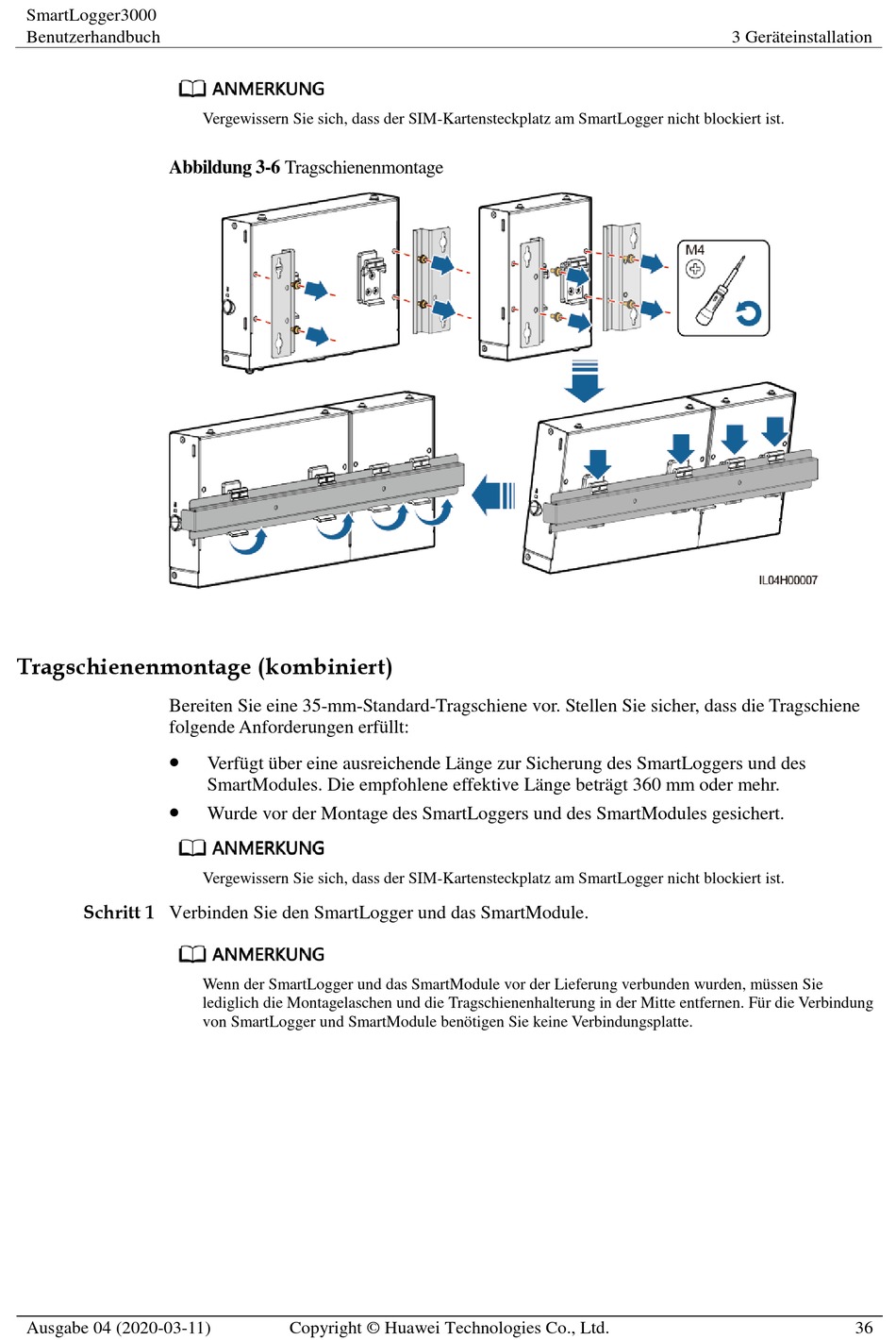

Abbildung 3-6 Tragschienenmontage

Tragschienenmontage (kombiniert)

Bereiten Sie eine 35-mm-Standard-Tragschiene vor. Stellen Sie sicher, dass die Tragschiene
folgende Anforderungen erfü llt:


Schritt 1 Verbinden Sie den SmartLogger und das SmartModule.
Ausgabe 04 (2020-03-11)
Vergewissern Sie sich, dass der SIM-Kartensteckplatz am SmartLogger nicht blockiert ist.
Verfü gt ü ber eine ausreichende Lä nge zur Sicherung des SmartLoggers und des
SmartModules. Die empfohlene effektive Lä nge beträ gt 360 mm oder mehr.
Wurde vor der Montage des SmartLoggers und des SmartModules gesichert.
Vergewissern Sie sich, dass der SIM-Kartensteckplatz am SmartLogger nicht blockiert ist.
Wenn der SmartLogger und das SmartModule vor der Lieferung verbunden wurden, mü ssen Sie
lediglich die Montagelaschen und die Tragschienenhalterung in der Mitte entfernen. Fü r die Verbindung
von SmartLogger und SmartModule benö tigen Sie keine Verbindungsplatte.
