SmartLogger3000
Benutzerhandbuch

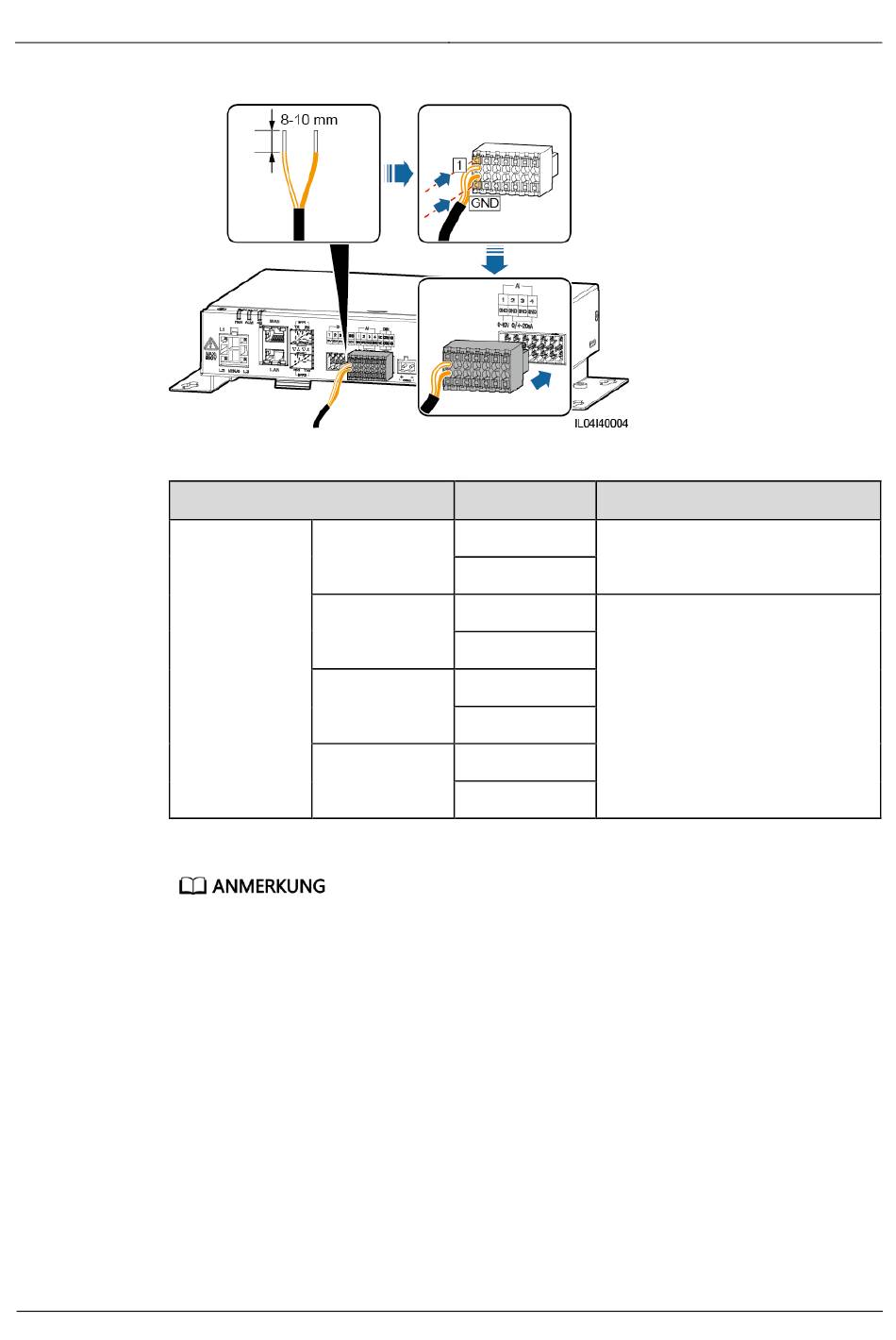

Abbildung 4-8 Anschließ en des AI-Signalkabels
Anschluss
AI
----Ende
4.1.8 Anschließen des DO-Signalkabels
Kontext
Der DO-Anschluss unterstü tzt eine Signalspannung von maximal 12 V. NC/COM ist ein
Ruhekontakt, wä hrend NO/COM ein Arbeitskontakt ist. Es wird empfohlen, bei der Lä nge der
Signalü bertragungsverbindung 10 m nicht zu ü bersteigen.
Vorgehensweise
Schritt 1 Schließ en Sie das DO-Signalkabel an.
Ausgabe 04 (2020-03-11)
AI1
AI2
AI3
AI4
Die AI-Anschlü sse 1, 2, 3 und 4 sind fü r AI+ Signale und der GND-Anschluss ist fü r AI– Signale.
Copyright © Huawei Technologies Co., Ltd.
Aufdruck Beschreibung
1 Unterstü tzt 0–10 V
Eingangsspannung.
GND
2 Unterstü tzt 0–20 mA oder 4–20
mA Eingangsstrom.
GND
3
GND
4
GND
4 Kabelanschlü sse
