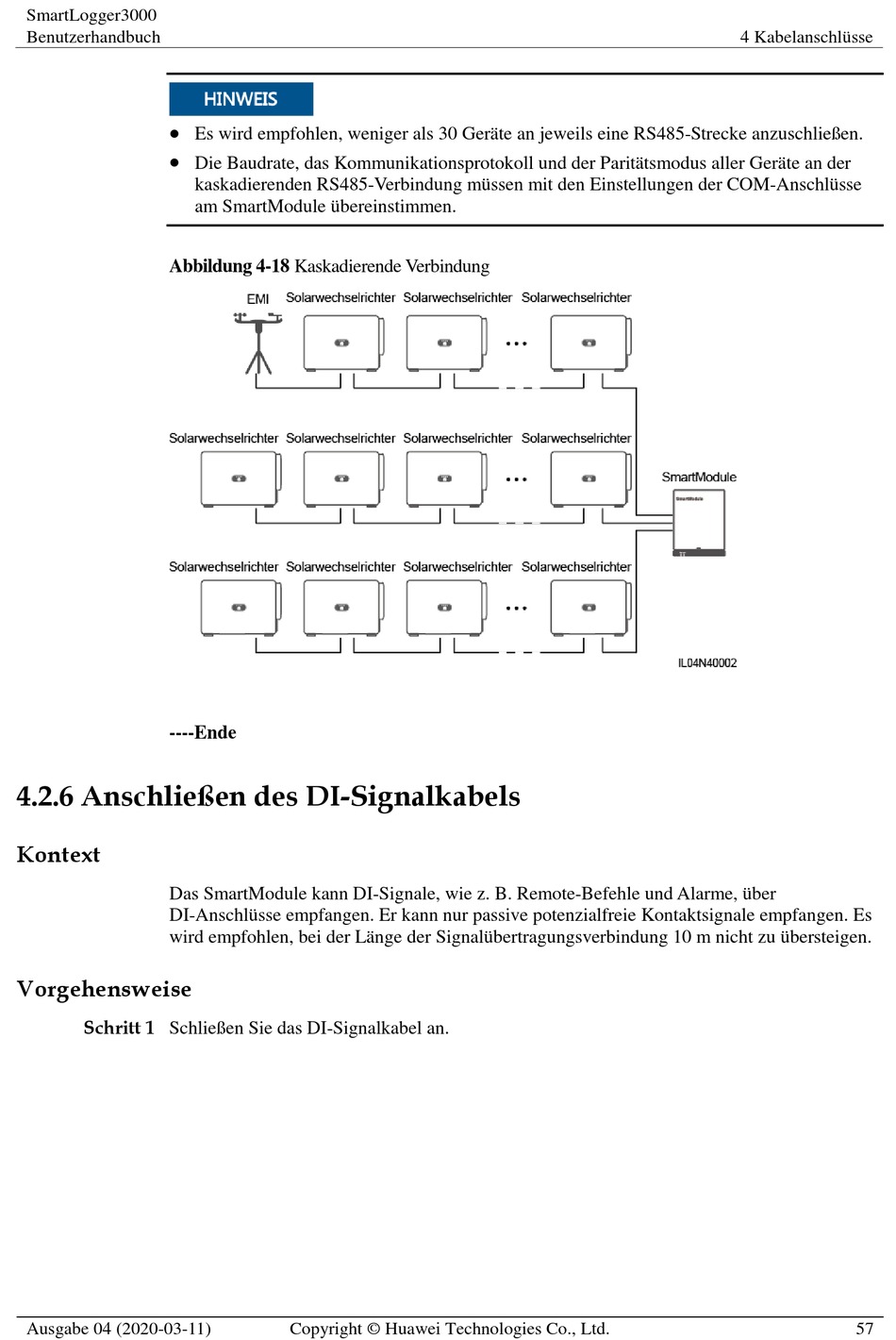

Abbildung 4-18 Kaskadierende Verbindung
----Ende
4.2.6 Anschließen des DI-Signalkabels
Kontext
Das SmartModule kann DI-Signale, wie z. B. Remote-Befehle und Alarme, ü ber
DI-Anschlü sse empfangen. Er kann nur passive potenzialfreie Kontaktsignale empfangen. Es
wird empfohlen, bei der Lä nge der Signalü bertragungsverbindung 10 m nicht zu ü bersteigen.
Vorgehensweise
Schritt 1 Schließ en Sie das DI-Signalkabel an.
Ausgabe 04 (2020-03-11)
Es wird empfohlen, weniger als 30 Gerä te an jeweils eine RS485-Strecke anzuschließ en.
Die Baudrate, das Kommunikationsprotokoll und der Paritä tsmodus aller Gerä te an der
kaskadierenden RS485-Verbindung mü ssen mit den Einstellungen der COM-Anschlü sse
am SmartModule ü bereinstimmen.
