4.1.6 Anschließen des Ausgangsstromkabels
Kontext
Bei einer Einspeisebegrenzung oder bei akustischen und visuellen Alarmszenarien kann der
SmartLogger das Zwischenrelais ü ber den 12-V-Stromausgang ansteuern. Es wird empfohlen,
bei der Lä nge der Verbindung 10 m nicht zu ü bersteigen.
Vorgehensweise
Schritt 1 Verbinden Sie das Ausgangsstromkabel.

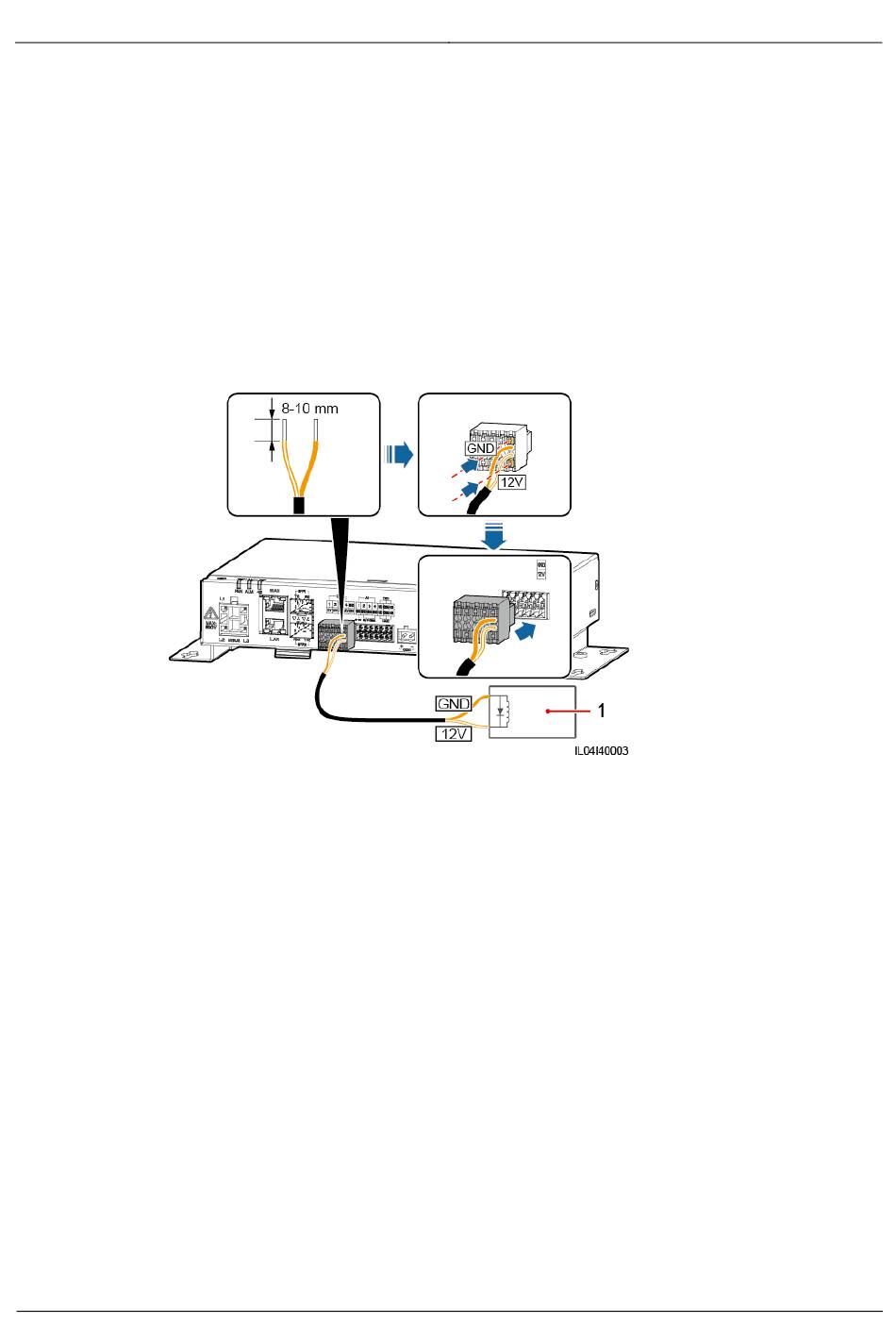

Abbildung 4-7 Anschließ en des Ausgangsstromkabels
(1) Zwischenrelais
----Ende
4.1.7 Anschließen des AI-Signalkabels
Kontext
Der SmartLogger kann AI-Signale von EMIs ü ber AI-Anschlü sse empfangen. Es wird
empfohlen, bei der Lä nge der Signalü bertragungsverbindung 10 m nicht zu ü bersteigen.
Vorgehensweise
Schritt 1 Schließ en Sie das AI-Signalkabel an.
