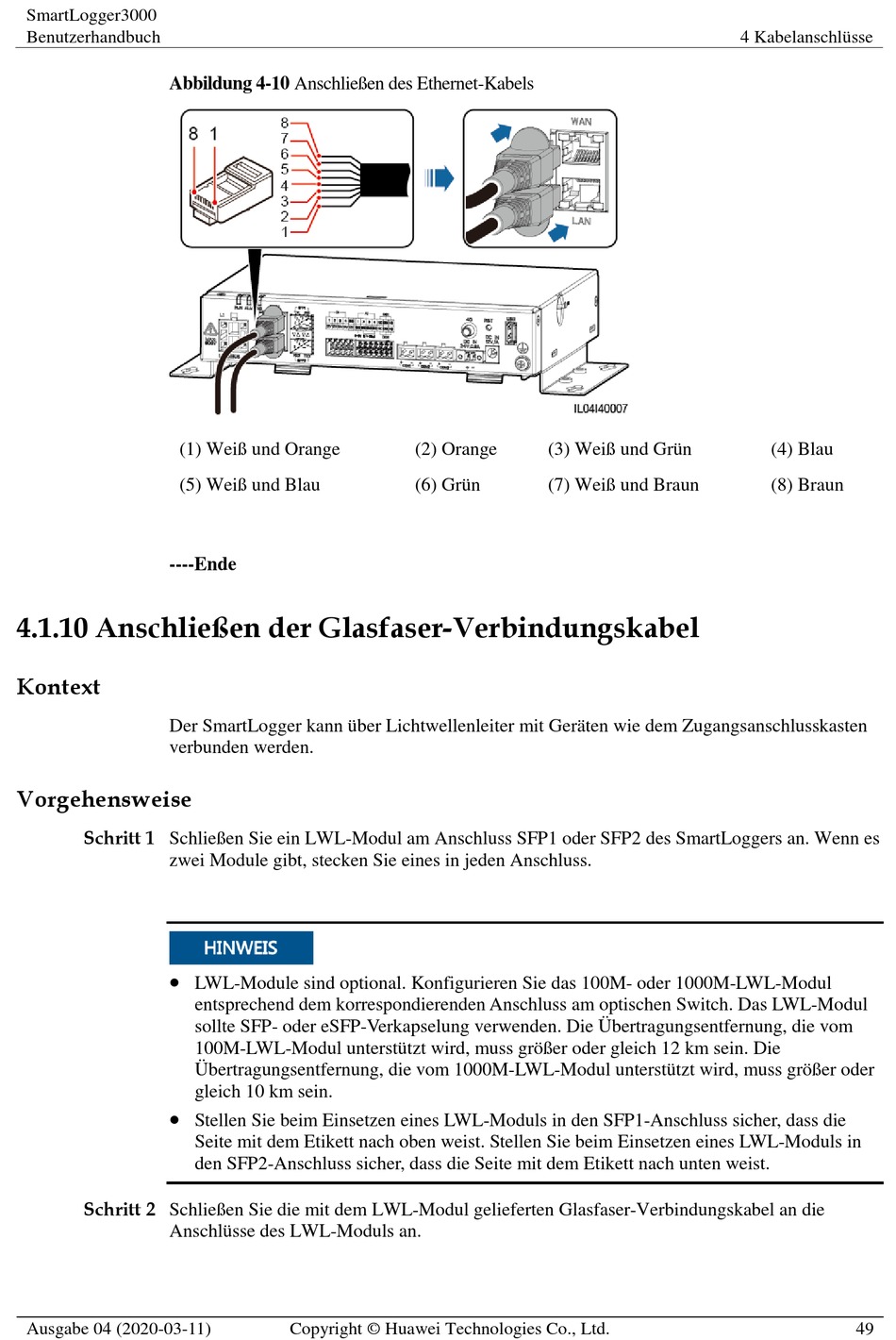

Abbildung 4-10 Anschließ en des Ethernet-Kabels
(1) Weiß und Orange
(5) Weiß und Blau
----Ende
4.1.10 Anschließen der Glasfaser-Verbindungskabel
Kontext
Der SmartLogger kann ü ber Lichtwellenleiter mit Gerä ten wie dem Zugangsanschlusskasten
verbunden werden.
Vorgehensweise
Schritt 1 Schließ en Sie ein LWL-Modul am Anschluss SFP1 oder SFP2 des SmartLoggers an. Wenn es
zwei Module gibt, stecken Sie eines in jeden Anschluss.


Schritt 2 Schließ en Sie die mit dem LWL-Modul gelieferten Glasfaser-Verbindungskabel an die
Anschlü sse des LWL-Moduls an.
Ausgabe 04 (2020-03-11)
LWL-Module sind optional. Konfigurieren Sie das 100M- oder 1000M-LWL-Modul
entsprechend dem korrespondierenden Anschluss am optischen Switch. Das LWL-Modul
sollte SFP- oder eSFP-Verkapselung verwenden. Die Übertragungsentfernung, die vom
100M-LWL-Modul unterstü tzt wird, muss grö ß er oder gleich 12 km sein. Die
Übertragungsentfernung, die vom 1000M-LWL-Modul unterstü tzt wird, muss grö ß er oder
gleich 10 km sein.
Stellen Sie beim Einsetzen eines LWL-Moduls in den SFP1-Anschluss sicher, dass die
Seite mit dem Etikett nach oben weist. Stellen Sie beim Einsetzen eines LWL-Moduls in
den SFP2-Anschluss sicher, dass die Seite mit dem Etikett nach unten weist.
