SmartLogger3000
Benutzerhandbuch

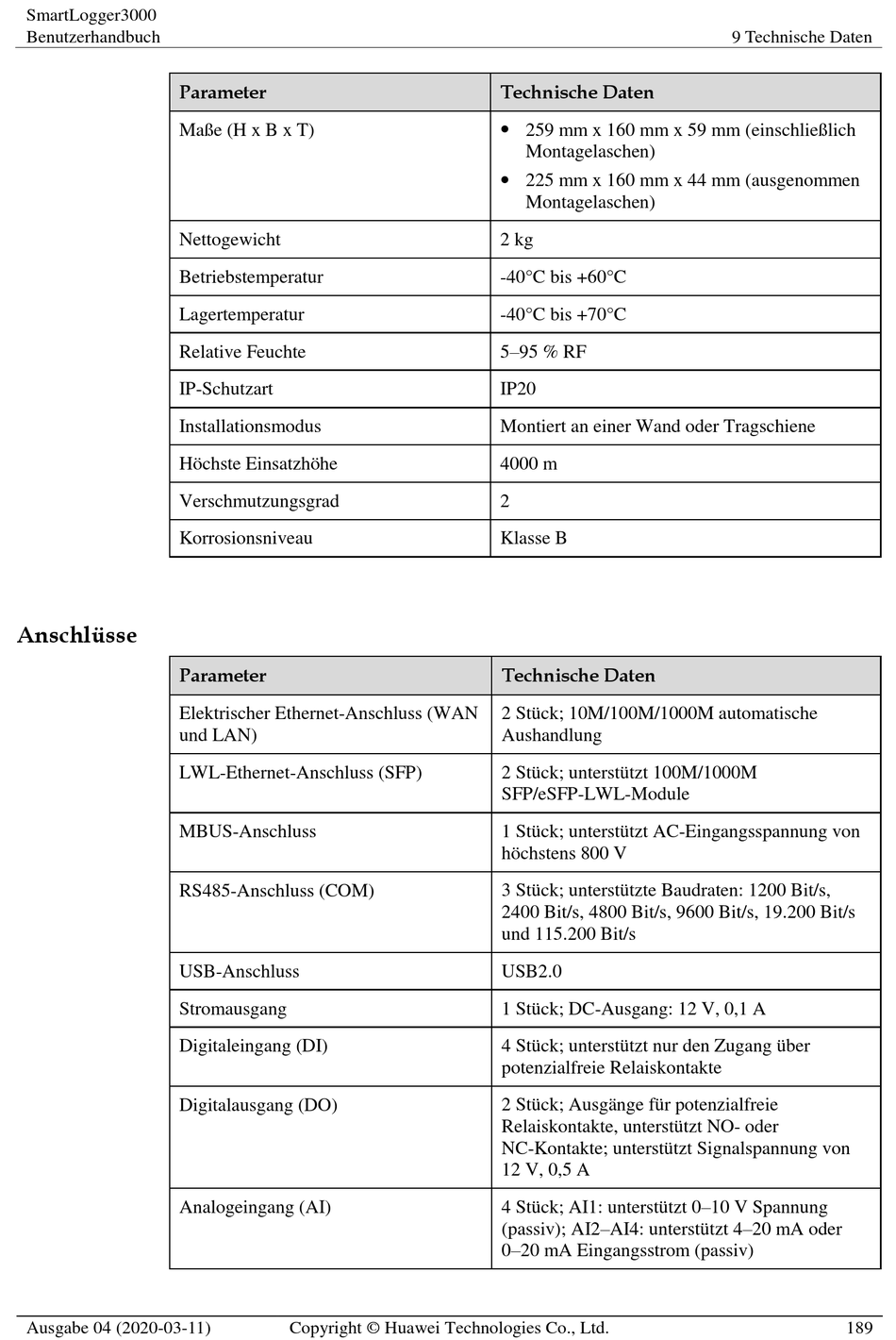

Parameter
Maß e (H x B x T)
Nettogewicht
Betriebstemperatur
Lagertemperatur
Relative Feuchte
IP-Schutzart
Installationsmodus
Hö chste Einsatzhö he
Verschmutzungsgrad
Korrosionsniveau
Anschlüsse
Parameter
Elektrischer Ethernet-Anschluss (WAN
und LAN)
LWL-Ethernet-Anschluss (SFP)
MBUS-Anschluss
RS485-Anschluss (COM)
USB-Anschluss
Stromausgang
Digitaleingang (DI)
Digitalausgang (DO)
Analogeingang (AI)
Ausgabe 04 (2020-03-11) Copyright © Huawei Technologies Co., Ltd.
Technische Daten
 259 mm x 160 mm x 59 mm (einschließ lich
Montagelaschen)

225 mm x 160 mm x 44 mm (ausgenommen
Montagelaschen)
2 kg
-40° C bis +60° C
-40° C bis +70° C
5–95 % RF
IP20
Montiert an einer Wand oder Tragschiene
4000 m
2
Klasse B
Technische Daten
2 Stü ck; 10M/100M/1000M automatische
Aushandlung
2 Stü ck; unterstü tzt 100M/1000M
SFP/eSFP-LWL-Module
1 Stü ck; unterstü tzt AC-Eingangsspannung von
hö chstens 800 V
3 Stü ck; unterstü tzte Baudraten: 1200 Bit/s,
2400 Bit/s, 4800 Bit/s, 9600 Bit/s, 19.200 Bit/s
und 115.200 Bit/s
USB2.0
1 Stü ck; DC-Ausgang: 12 V, 0,1 A
4 Stü ck; unterstü tzt nur den Zugang ü ber
potenzialfreie Relaiskontakte
2 Stü ck; Ausgä nge fü r potenzialfreie
Relaiskontakte, unterstü tzt NO- oder
NC-Kontakte; unterstü tzt Signalspannung von
12 V, 0,5 A
4 Stü ck; AI1: unterstü tzt 0–10 V Spannung
(passiv); AI2–AI4: unterstü tzt 4–20 mA oder
0–20 mA Eingangsstrom (passiv)
9 Technische Daten
189
