SmartLogger3000
Benutzerhandbuch

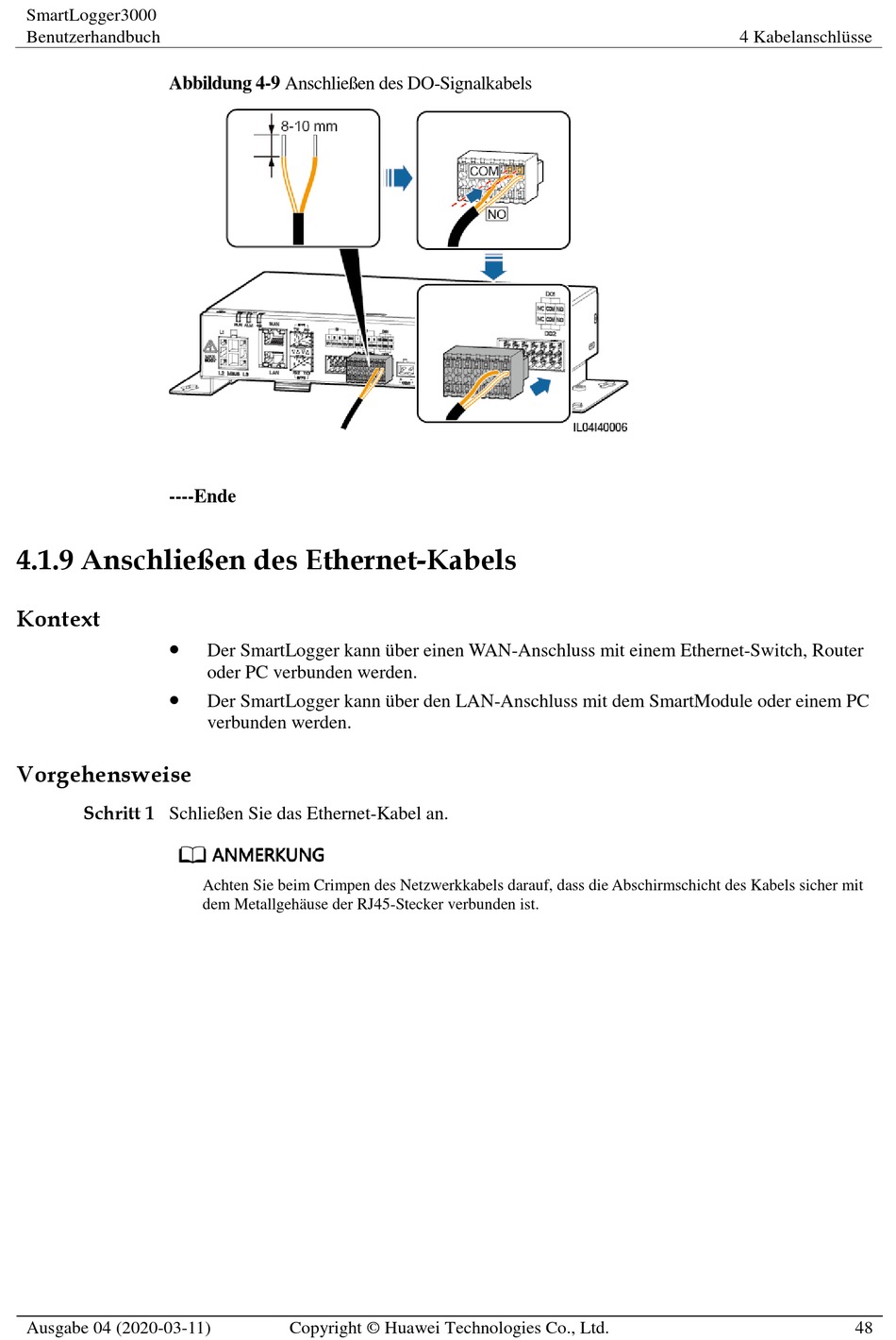

Abbildung 4-9 Anschließ en des DO-Signalkabels
----Ende
4.1.9 Anschließen des Ethernet-Kabels
Kontext


Vorgehensweise
Schritt 1 Schließ en Sie das Ethernet-Kabel an.
Ausgabe 04 (2020-03-11)
Der SmartLogger kann ü ber einen WAN-Anschluss mit einem Ethernet-Switch, Router
oder PC verbunden werden.
Der SmartLogger kann ü ber den LAN-Anschluss mit dem SmartModule oder einem PC
verbunden werden.
Achten Sie beim Crimpen des Netzwerkkabels darauf, dass die Abschirmschicht des Kabels sicher mit
dem Metallgehä use der RJ45-Stecker verbunden ist.
Copyright © Huawei Technologies Co., Ltd.
4 Kabelanschlü sse
48
