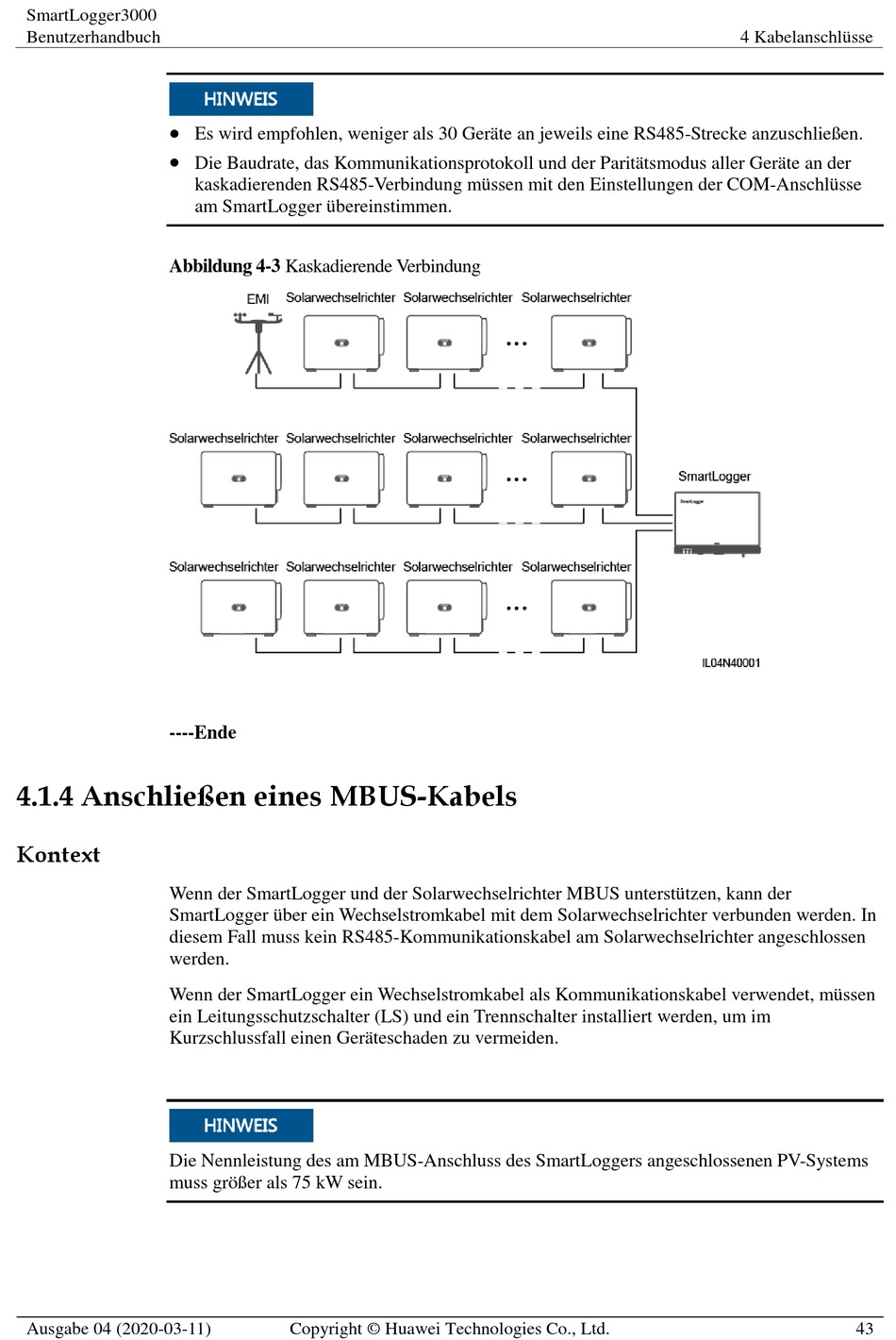

Abbildung 4-3 Kaskadierende Verbindung
----Ende
4.1.4 Anschließen eines MBUS-Kabels
Kontext
Wenn der SmartLogger und der Solarwechselrichter MBUS unterstü tzen, kann der
SmartLogger ü ber ein Wechselstromkabel mit dem Solarwechselrichter verbunden werden. In
diesem Fall muss kein RS485-Kommunikationskabel am Solarwechselrichter angeschlossen
werden.
Wenn der SmartLogger ein Wechselstromkabel als Kommunikationskabel verwendet, mü ssen
ein Leitungsschutzschalter (LS) und ein Trennschalter installiert werden, um im
Kurzschlussfall einen Gerä teschaden zu vermeiden.
Die Nennleistung des am MBUS-Anschluss des SmartLoggers angeschlossenen PV-Systems
muss grö ß er als 75 kW sein.
Ausgabe 04 (2020-03-11)
Es wird empfohlen, weniger als 30 Gerä te an jeweils eine RS485-Strecke anzuschließ en.
Die Baudrate, das Kommunikationsprotokoll und der Paritä tsmodus aller Gerä te an der
kaskadierenden RS485-Verbindung mü ssen mit den Einstellungen der COM-Anschlü sse
am SmartLogger ü bereinstimmen.
