Huawei SmartLogger3000 Benutzerhandbuch Seite 122

SmartLogger3000
Benutzerhandbuch

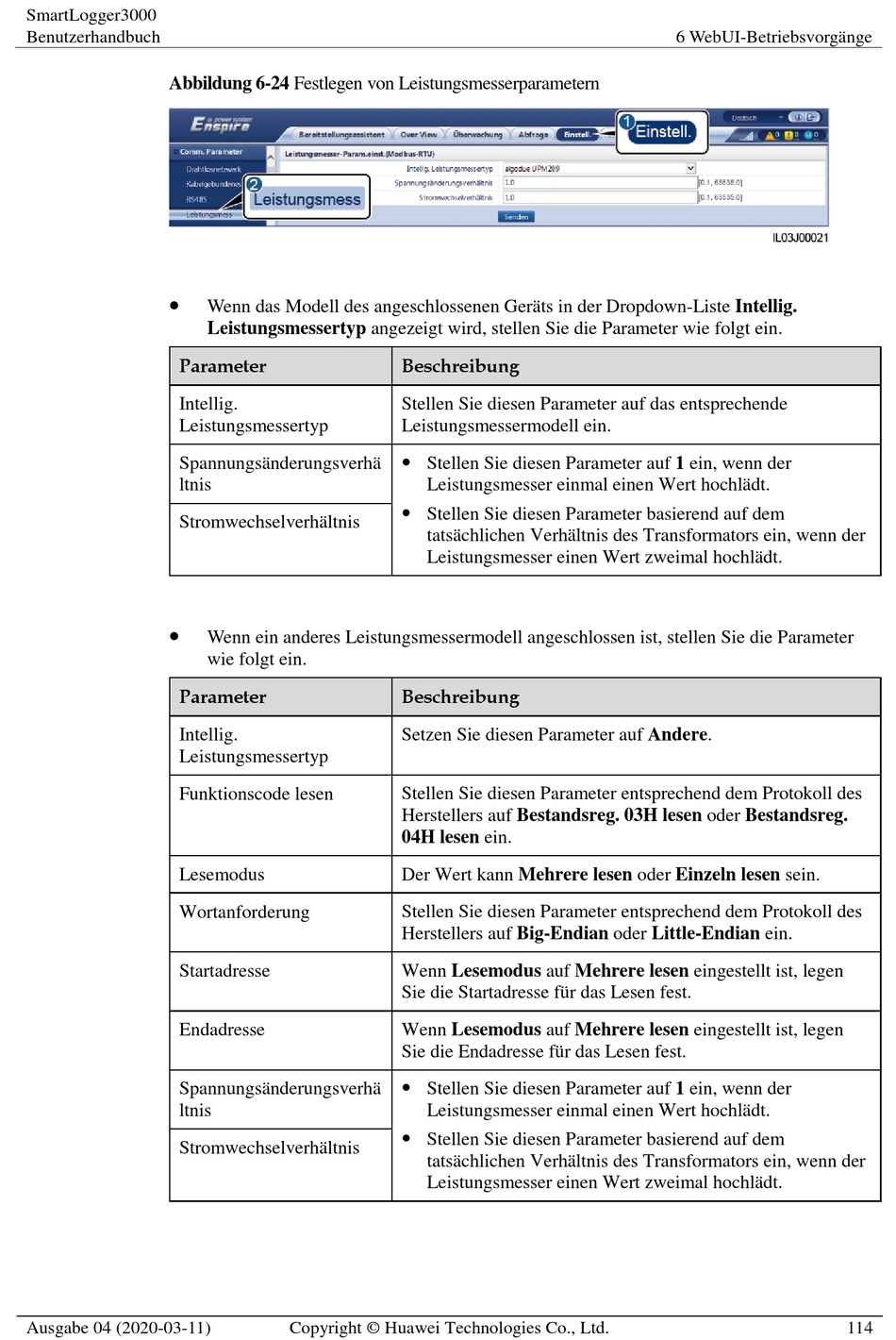

Abbildung 6-24 Festlegen von Leistungsmesserparametern

Parameter
Intellig.
Leistungsmessertyp
Spannungsä nderungsverhä
ltnis
Stromwechselverhä ltnis

Parameter
Intellig.
Leistungsmessertyp
Funktionscode lesen
Lesemodus
Wortanforderung
Startadresse
Endadresse
Spannungsä nderungsverhä
ltnis
Stromwechselverhä ltnis
Ausgabe 04 (2020-03-11)
Wenn das Modell des angeschlossenen Gerä ts in der Dropdown-Liste Intellig.
Leistungsmessertyp angezeigt wird, stellen Sie die Parameter wie folgt ein.
Wenn ein anderes Leistungsmessermodell angeschlossen ist, stellen Sie die Parameter
wie folgt ein.
Copyright © Huawei Technologies Co., Ltd.
Beschreibung
Stellen Sie diesen Parameter auf das entsprechende
Leistungsmessermodell ein.
 Stellen Sie diesen Parameter auf 1 ein, wenn der
Leistungsmesser einmal einen Wert hochlä dt.
 Stellen Sie diesen Parameter basierend auf dem
tatsä chlichen Verhä ltnis des Transformators ein, wenn der
Leistungsmesser einen Wert zweimal hochlä dt.
Beschreibung
Setzen Sie diesen Parameter auf Andere.
Stellen Sie diesen Parameter entsprechend dem Protokoll des
Herstellers auf Bestandsreg. 03H lesen oder Bestandsreg.
04H lesen ein.
Der Wert kann Mehrere lesen oder Einzeln lesen sein.
Stellen Sie diesen Parameter entsprechend dem Protokoll des
Herstellers auf Big-Endian oder Little-Endian ein.
Wenn Lesemodus auf Mehrere lesen eingestellt ist, legen
Sie die Startadresse fü r das Lesen fest.
Wenn Lesemodus auf Mehrere lesen eingestellt ist, legen
Sie die Endadresse fü r das Lesen fest.

Stellen Sie diesen Parameter auf 1 ein, wenn der
Leistungsmesser einmal einen Wert hochlä dt.
 Stellen Sie diesen Parameter basierend auf dem
tatsä chlichen Verhä ltnis des Transformators ein, wenn der
Leistungsmesser einen Wert zweimal hochlä dt.
6 WebUI-Betriebsvorgä nge
114
