SmartLogger3000
Benutzerhandbuch

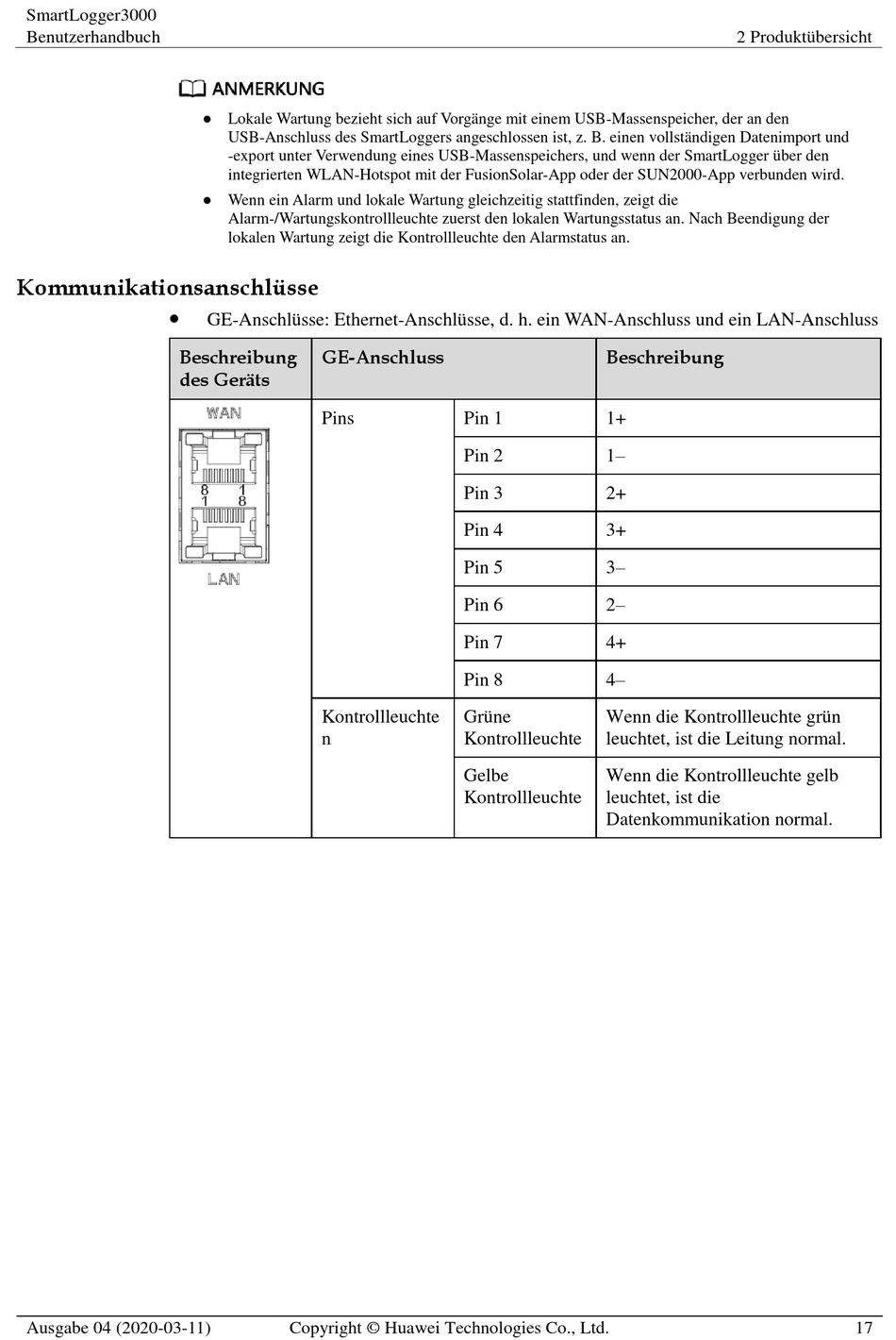

Kommunikationsanschlüsse

Beschreibung
des Gerä ts
Ausgabe 04 (2020-03-11)
 Lokale Wartung bezieht sich auf Vorgä nge mit einem USB-Massenspeicher, der an den
USB-Anschluss des SmartLoggers angeschlossen ist, z. B. einen vollstä ndigen Datenimport und
-export unter Verwendung eines USB-Massenspeichers, und wenn der SmartLogger ü ber den
integrierten WLAN-Hotspot mit der FusionSolar-App oder der SUN2000-App verbunden wird.

Wenn ein Alarm und lokale Wartung gleichzeitig stattfinden, zeigt die
Alarm-/Wartungskontrollleuchte zuerst den lokalen Wartungsstatus an. Nach Beendigung der
lokalen Wartung zeigt die Kontrollleuchte den Alarmstatus an.
GE-Anschlü sse: Ethernet-Anschlü sse, d. h. ein WAN-Anschluss und ein LAN-Anschluss
GE-Anschluss
Pins
Kontrollleuchte
n
Copyright © Huawei Technologies Co., Ltd.
Beschreibung
Pin 1 1+
Pin 2 1–
Pin 3 2+
Pin 4 3+
Pin 5 3–
Pin 6 2–
Pin 7 4+
Pin 8 4–
Grü ne Wenn die Kontrollleuchte grü n
Kontrollleuchte leuchtet, ist die Leitung normal.
Gelbe Wenn die Kontrollleuchte gelb
Kontrollleuchte leuchtet, ist die
Datenkommunikation normal.
2 Produktü bersicht
17
