SmartLogger3000
Benutzerhandbuch

Beschreibung
des Gerä ts

Beschreibung
des Gerä ts

Ausgabe 04 (2020-03-11)

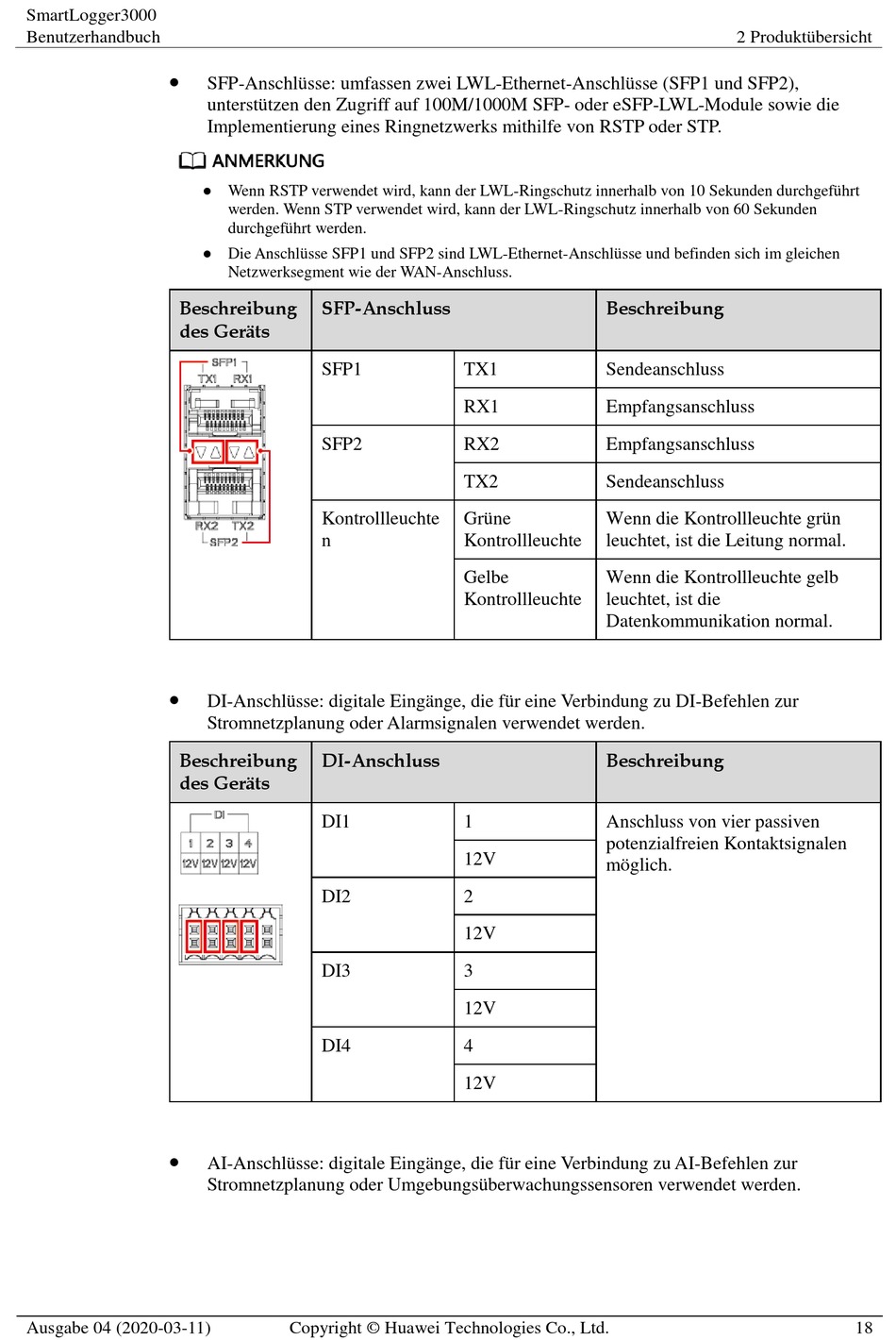

SFP-Anschlü sse: umfassen zwei LWL-Ethernet-Anschlü sse (SFP1 und SFP2),
unterstü tzen den Zugriff auf 100M/1000M SFP- oder eSFP-LWL-Module sowie die
Implementierung eines Ringnetzwerks mithilfe von RSTP oder STP.

Wenn RSTP verwendet wird, kann der LWL-Ringschutz innerhalb von 10 Sekunden durchgefü hrt
werden. Wenn STP verwendet wird, kann der LWL-Ringschutz innerhalb von 60 Sekunden
durchgefü hrt werden.
 Die Anschlü sse SFP1 und SFP2 sind LWL-Ethernet-Anschlü sse und befinden sich im gleichen
Netzwerksegment wie der WAN-Anschluss.
SFP-Anschluss
SFP1
SFP2
Kontrollleuchte
n
DI-Anschlü sse: digitale Eingä nge, die fü r eine Verbindung zu DI-Befehlen zur
Stromnetzplanung oder Alarmsignalen verwendet werden.

DI-Anschluss

DI1
DI2
DI3
DI4
AI-Anschlü sse: digitale Eingä nge, die fü r eine Verbindung zu AI-Befehlen zur
Stromnetzplanung oder Umgebungsü berwachungssensoren verwendet werden.
Copyright © Huawei Technologies Co., Ltd.
Beschreibung
TX1 Sendeanschluss
RX1 Empfangsanschluss
RX2 Empfangsanschluss
TX2 Sendeanschluss
Grü ne Wenn die Kontrollleuchte grü n
Kontrollleuchte leuchtet, ist die Leitung normal.
Gelbe Wenn die Kontrollleuchte gelb
Kontrollleuchte leuchtet, ist die
Datenkommunikation normal.
Beschreibung
1 Anschluss von vier passiven
potenzialfreien Kontaktsignalen
12V
mö glich.
2
12V
3
12V
4
12V
2 Produktü bersicht
